Installation manual
13

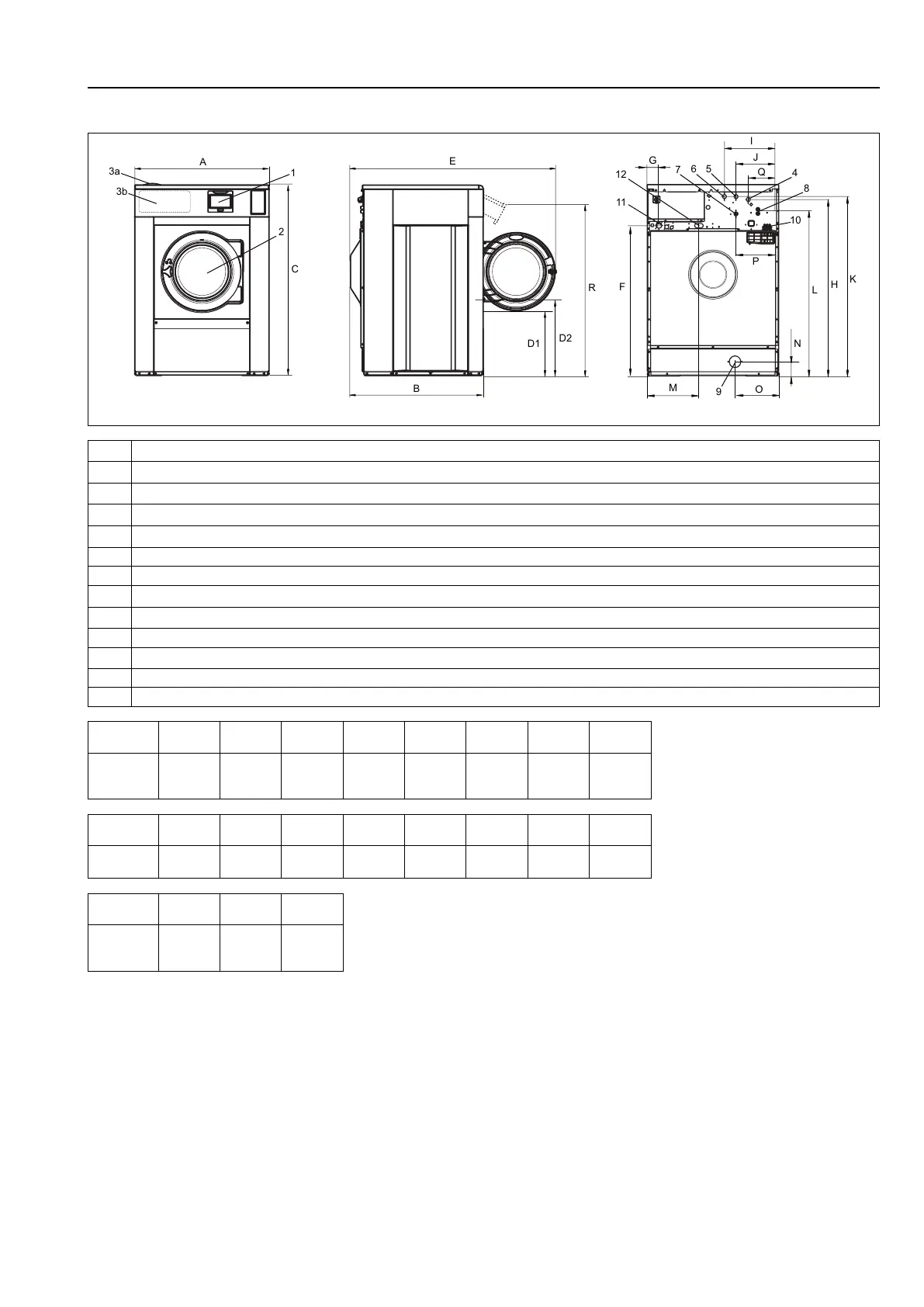

3.1.2 EUD-630CV
A
C
3b
1
2
B
E
D2
D1
R
3a
I
J
G
8
4
N
H
L
K
11
12
F
9
M
O
10
6
Q
7
P
5
fig.X01116
1 Display
2 Door opening, EUD-630CV: ā 395 mm / 15 9/16 inch
3a Detergent container
3b Detergent container (option)
4 Cold/Hot water (Detergent container)
5
Cold water
6 Hot water
7
Cold/Hot water or Re-used water with network pressure (option)
8 Re-used water from tank/pump or Liquid detergent supply
9 Drain
10 Liquid detergent supply
11 Electrical connection
12 Steam connection
mm
inch
A B C D1 D2 E F G
EUD-
630CV
910
35 13/
16
820
32 5/16
1330
52 3/8
440
17 5/16
515
20 1/4
1310
51 9/16
1050
41 5/16
80
3 1/8
mm
inch
H I J K L M N O
EUD-
630CV
1245
49
375
14 3/4
295
11 5/8
1225
48 1/4
1125
44 5/16
360
14 3/16
105
4 1/8
305
12
mm
inch
P Q R
EUD-
630CV
295
11 5/8
210
8 1/4
1215
47 13/
16
