6
Vorbereitung für Bohrungen in Boden und Decke:
Für Bohrungen in Boden und Decke sollte der Bohrmotor mittels
Halsspannungsadapter (13) direkt am Schlitten (5) montiert werden. Fixieren
Sie für Montagarbeiten den Schlitten (5) durch Anziehen des Klemmhebels (8).
Demontieren Sie den Maschinen-Schwenkarm (4) und montieren Sie
stattdessen an gleicher Position den Halsspannungsadapter (13).
Lösen Sie den Klemmhebel der Spannschelle und öffnen Sie diese.
Demontieren Sie vorher den Zusatzhandgriff der Kernbohrmaschine.
Setzen Sie die Kernbohrmaschine in die Aufnahme und schließen Sie die
Spannschelle mithilfe des Klemmhebels.
Lösen Sie vor dem Bohren den Klemmhebel (8).

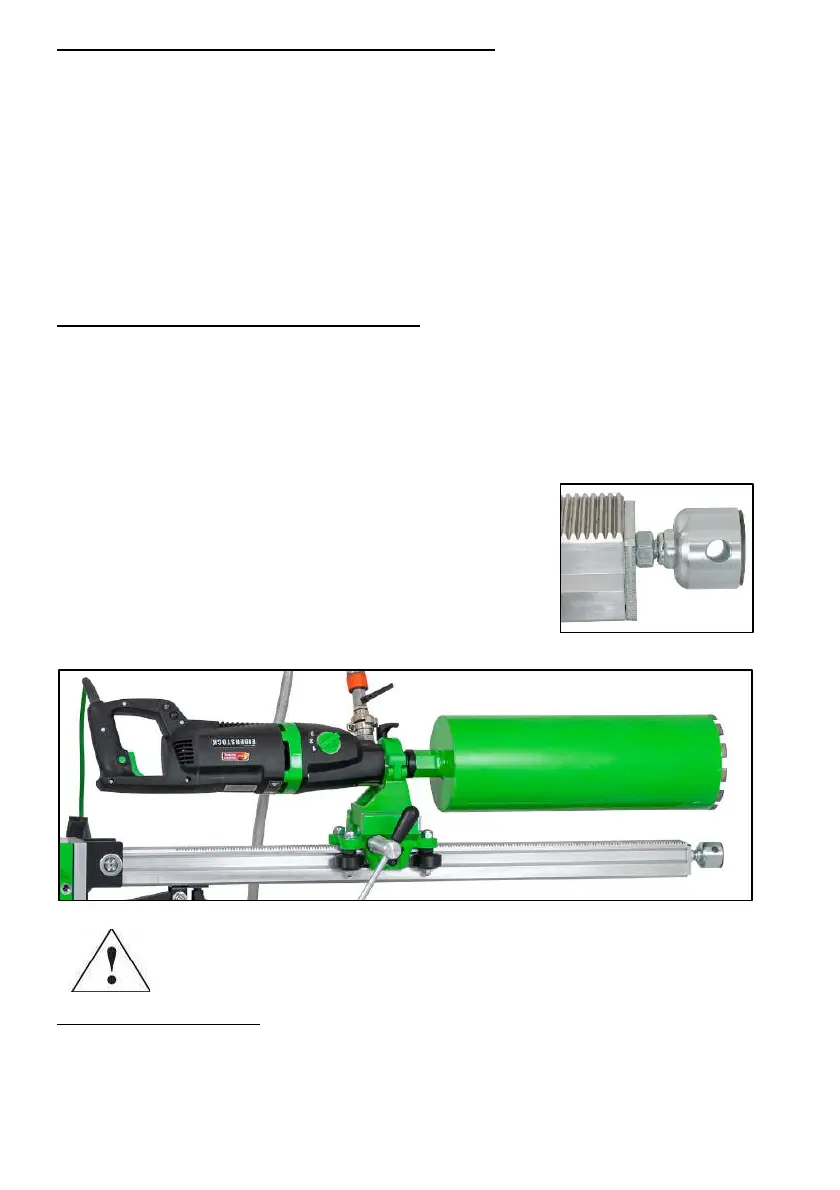

Vorbereitung für Bohrungen in die Wand:
Positionieren Sie den Bohrständer 1,16 m von der Wand entfernt und
verspannen Sie ihn mit der Decke – siehe Abb. Seite 1.
Setzen Sie den Schwenkarm (4) in den Schlitten (5) ein. Öffnen Sie zum
Schwenken den Spannhebel (9), bringen Sie den Arm in die gewünschte
horizontale Position und schließen Sie den Spannhebel.
Verspannen Sie den Schwenkarm mithilfe des Spannkopfes (11) an der Wand.
Montieren Sie, wie vorab beschrieben, den Bohrmotor.
Für den Betrieb der Kernbohrmaschine sind deren
Bedienungsanleitung und die zugehörigen
Sicherheitshinweise strikt zu beachten!
Sichern des Schlittens:
Bei Montagearbeiten am Bohrständer können beide Schlitten (5+10) jeweils
durch Schließen der Klemmhebel gesichert werden.
Lösen Sie dazu mithilfe eines Maulschlüssels SW19
die Mutter. Drehen Sie den Spannkopf so weit
heraus, bis er fest an der Wand anliegt. Hierfür kann
ein Schraubendreher oder ähnliches in die Bohrung
des Spannkopfes eingeführt werden.
Ziehen
Sie die Mutter wieder fest an.
