5
Befestigung des Bohrständers
Der Bohrständer wird zwischen Boden und Decke verspannt.
Achtung!
Hierfür ist eine stabile, massive Decke zwingend erforderlich.
Vor der Montage des Teleskop-Stativsystems empfehlen wir, den Maschinen-
Schwenkarm (4) zu entfernen.
Öffnen Sie hierfür die Spannschraube am Schlitten (5) und ziehen Sie den
Schwenkarm nach oben heraus.
Für Bohrungen in Boden und Wand, bis zu einer maximalen Bohrhöhe von
1,5 m, muss die Zahnsäule (1) am Fuß (3) montiert sein.
Für Bohrungen in Decke und Wand, ab einer Bohrhöhe von 1,5 m, muss das
Teleskop-Stativsystem 180° gedreht und die Schnellspannsäule (2) am Fuß
montiert werden.
Drehen des Teleskop-Stativsystems:
Sollte die Zahnsäule (1) im Fuß (3) montiert sein, muss vor dem Drehen die
rückseitige Abstützung (12) gelöst werden.
Öffnen Sie dazu den Klemmhebel und die Rändelschraube an der Oberseite der
Abstützung und kippen Sie diese nach hinten weg.
Drehen Sie das Stativsystem und setzen Sie es in die Aufnahme am Fuß (3).
Stecken Sie oben die Deckenplatte (6) wieder auf und ziehen Sie beide
Rändelschrauben fest.
Ist die Schnellspannsäule (2) im Fuß montiert, bleibt die Abstützung (12)
abgeklappt.
Positionieren Sie den Bohrständer an gewünschter Stelle. Verspannen Sie das
System durch Drehen der Kurbel (7) im Uhrzeigersinn und sichern Sie die
Schnellspannsäule mit dem dazugehörigen Bolzen.
Achtung!
Überzeugen Sie sich, dass der Bohrständer fest zwischen Decke und
Wand verspannt ist.
Bei instabilen Decken kann der ESD 182 auch mittels Dübelbefestigung
montiert werden.
Bei Dübelbefestigung sind nur Bohrungen in den Boden zulässig!

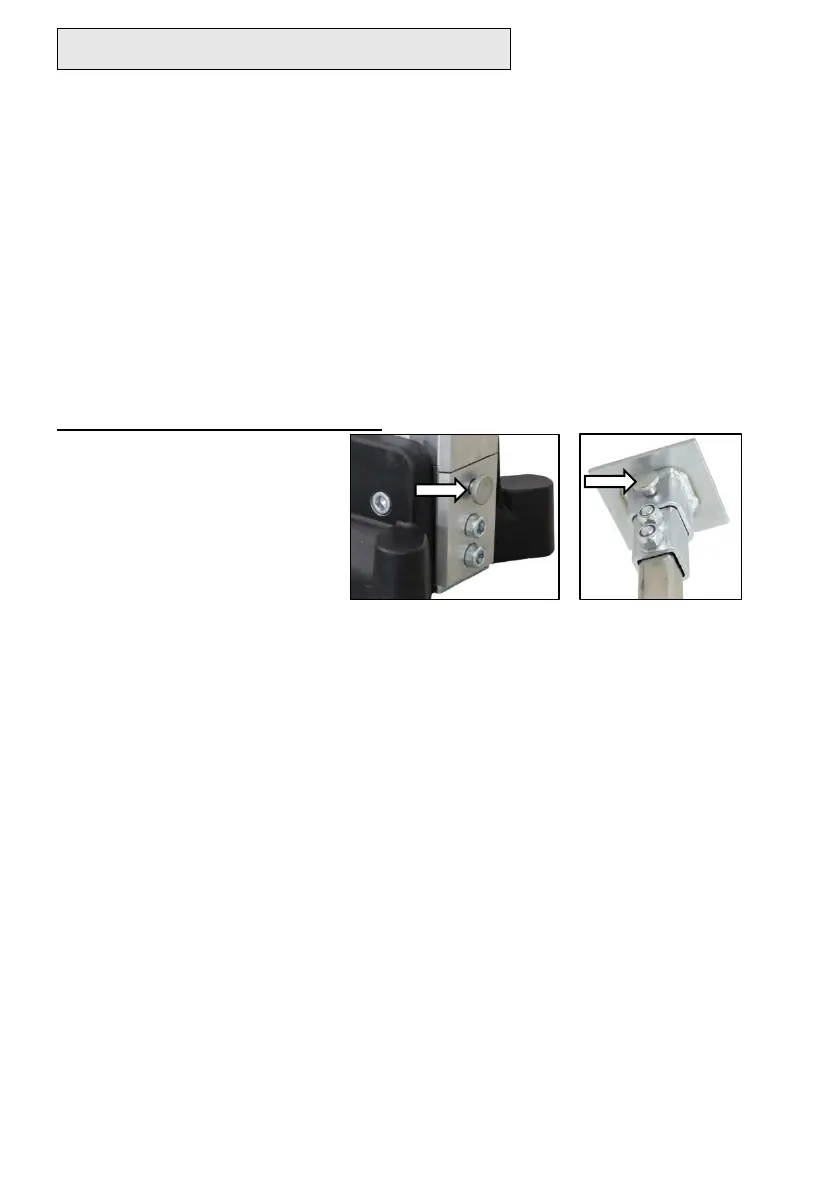

Öffnen Sie die beiden
Rändelschrauben am Fuß (3)
und an der Deckenplatte (6) -
siehe Abb.
