ADLN-I USER MANUAL

5

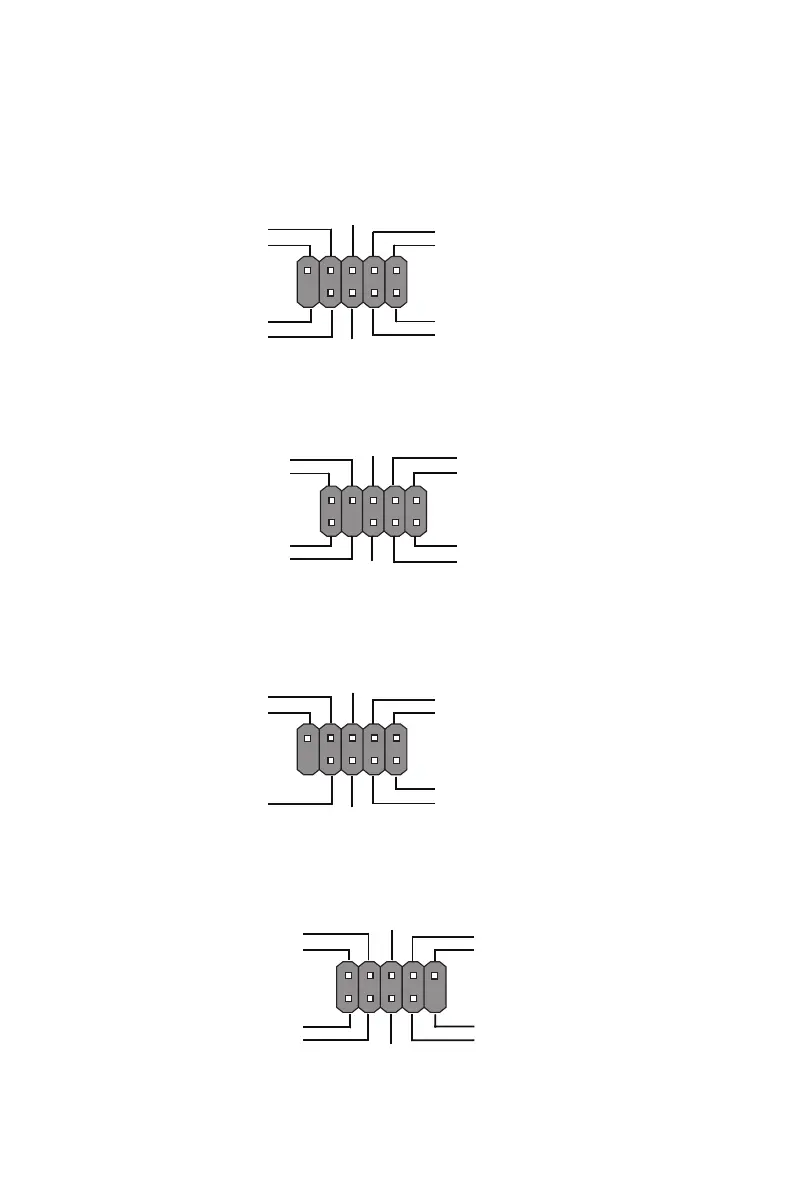

Hader Pin Definition and Jumper Settings

F_PANEL

KEY

1

Hard disk LED (-)

Hard disk LED (+)

Reset Switch (-)

Reset Switch (+)

Reserved

Power Switch (-)

Power Switch (+)

MSG LED (+)

MSG LED (-)

F_AUDIO

1

PORT 1L

PORT 1R

PORT 2R

AUD_GND

AUD_GND

PRESENCE

#

SENSE1_RETURN

Key

SENSE2_RETURN

PORT 2L

COM2

1

Serial Output

Data Carrier Detect

Ground

Request to Send

Ring Indicator

Clear to Send

Data Set Ready

Serial Input

Data Terminal Read

y

F_USB1~2

1

9

NC

KEY

Groun

d

Power +5V

Power +5V

Groun

d

USB Port A (-)

USB Port B (-)

USB Port A (+)

USB Port B (+)
