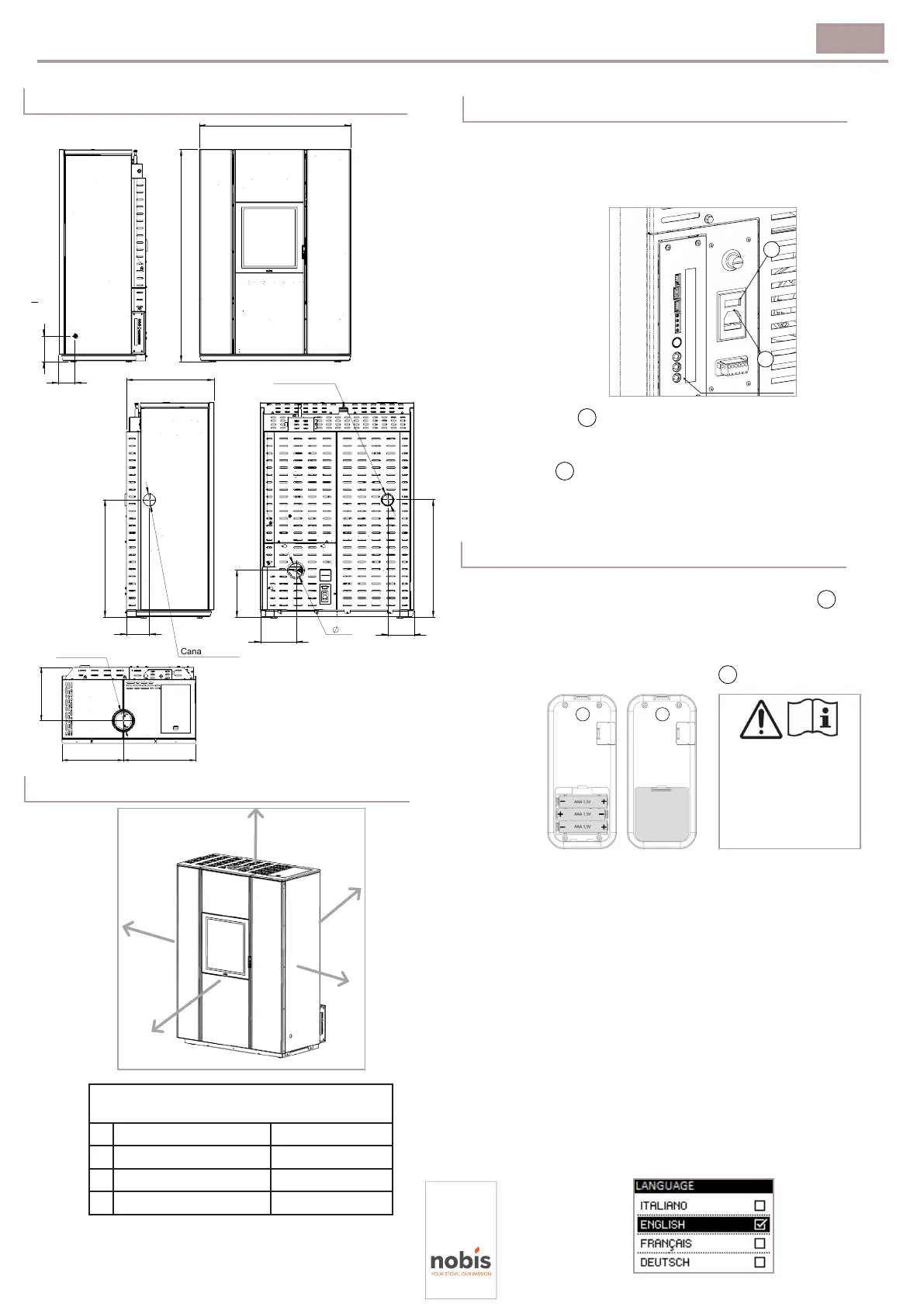

Use and maintenance manual - Model: “UNICA 10 V/C”
13
ENGLISH
5.4 SAFETY DISTANCES
Minimum distance from ammable
materials
R Right-hand side 400 mm
L Left-hand side 400 mm
P Rear 100 mm
F Front 1000 mm
5.3 DIMENSIONS
TUTTI GLI SVILUPPI FORNITI IN FORMATO DXF SONO
TEORICI
. IL PARTICOLARE REALIZZATO DEVE ESSERE CONFORME AL DISEGNO 2D/3D
ALL FLAT PATTERNS PROVIDED IN DXF FORMAT ARE
THEORETICAL
. THE PIECE MUST BE IN COMPLIANCE WITH THE 2D/3D DRAWING
1190
850
340
389 461
Ø130
USCITA FUMI
480
127
653
Ø60
Canalizzazione
197
264
80
145
653
Ø60
Canalizzazione
146
92
Revisioni
Area
Rev.
Descrizione
Data
Approvata
1 RILASCIO PROGETTO
13/02/2018
A.O.
T
--
MATRICE (MATRIX)
(SUPPLIER CODE)
UNICA - COMBINATA
CODICE FORNITORE
-
1
N0060-SMAN-E1
226.11
-
A.O.
09/09/2022
-
-
(DENOMINATION)
Proprietà della Società NOBIS
S.r.l.
Senza autorizzazione scritta della
stessa, il presente disegno non potrà essere utilizzato per la costruzione
dell’oggetto rappresentato né venire comunicato a terzi o riprodotto. La
Società proprietaria tutela i propri diritti a rigore di legge.
All proprietary rights reserved by NOBIS
S.r.l.
This drawing shall not be
reproduced or in any way utilized for the manufacture of the component of
unit herein illustrated and must not be released to other parties without
written consent. Any infringement will be legally pursued.
A3
1:10
DENOMINAZIONE
MATERIALE
DATA
CONTR.
PESO Kg.
TRATTAMENTO SUPERFICIALE (SURFACE TREATMENT)
DISEGNATORE
SCALA (SCALE)
FORMATO (FORMAT)
STATO
(STATUS)
REVISIONE
(REVISION)
TOLLERANZE GENERALI SECONDO LA CLASSE UNI EN 22768-mK
GENERAL TOLERANCES AS PER UNI EN 22768-mK
NOBIS S.r.l.
N. DISEGNO
(MATERIAL)
(DESIGNER)
(DATE)
(DRWG NR.)
(CHECKED)
(WEIGHT)
Via Palazzolo,11 25037
Pontoglio - BS - Italy
P.iva e Cod. Fisc. 04222670160
S
MATERIA PRIMA (RAW MATERIAL)
A A
B B
C C
D D
E E
F F
8
8
7
7
6
6
5
5
4
4
3
3
2
2
1
1
TUTTI GLI SVILUPPI FORNITI IN FORMATO DXF SONO
TEORICI
. IL PARTICOLARE REALIZZATO DEVE ESSERE CONFORME AL DISEGNO 2D/3D
ALL FLAT PATTERNS PROVIDED IN DXF FORMAT ARE
THEORETICAL
. THE PIECE MUST BE IN COMPLIANCE WITH THE 2D/3D DRAWING
1190
850
340
389 461
Ø130
USCITA FUMI
480
127
653
Ø60
Canalizzazione
197
264
80
145
653
Ø60
Canalizzazione
146
92
Revisioni
Area
Rev.
Descrizione
Data
Approvata
1
RILASCIO PROGETTO
13/02/2018
A.O.
T
--
MATRICE (MATRIX)
(SUPPLIER CODE)
UNICA - COMBINATA
CODICE FORNITORE
-
1
N0060-SMAN-E1
226.11
-
A.O.
09/09/2022
-
-
(DENOMINATION)
Proprietà della Società NOBIS
S.r.l.
Senza autorizzazione scritta della
stessa, il presente disegno non potrà essere utilizzato per la costruzione
dell’oggetto rappresentato né venire comunicato a terzi o riprodotto. La
Società proprietaria tutela i propri diritti a rigore di legge.
All proprietary rights reserved by NOBIS
S.r.l.
This drawing shall not be
reproduced or in any way utilized for the manufacture of the component of
unit herein illustrated and must not be released to other parties without
written consent. Any infringement will be legally pursued.
A3
1:10
DENOMINAZIONE
MATERIALE
DATA
CONTR.
PESO Kg.
TRATTAMENTO SUPERFICIALE (SURFACE TREATMENT)
DISEGNATORE
SCALA (SCALE)
FORMATO (FORMAT)
STATO
(STATUS)
REVISIONE
(REVISION)
TOLLERANZE GENERALI SECONDO LA CLASSE UNI EN 22768-mK
GENERAL TOLERANCES AS PER UNI EN 22768-mK
NOBIS S.r.l.
N. DISEGNO
(MATERIAL)
(DESIGNER)
(DATE)
(DRWG NR.)
(CHECKED)
(WEIGHT)
Via Palazzolo,11 25037
Pontoglio - BS - Italy
P.iva e Cod. Fisc. 04222670160
S
MATERIA PRIMA (RAW MATERIAL)
A A
B B
C C
D D
E E
F F
8
8
7
7
6
6
5
5
4
4
3
3
2
2
1
1
TUTTI GLI SVILUPPI FORNITI IN FORMATO DXF SONO
TEORICI
. IL PARTICOLARE REALIZZATO DEVE ESSERE CONFORME AL DISEGNO 2D/3D
ALL FLAT PATTERNS PROVIDED IN DXF FORMAT ARE
THEORETICAL
. THE PIECE MUST BE IN COMPLIANCE WITH THE 2D/3D DRAWING
1190
850
340
389 461
Ø130
USCITA FUMI
480
127
653
Ø60
Canalizzazione
197
264
80
145
653
Ø60
Canalizzazione
146
92
Revisioni
Area
Rev.
Descrizione
Data
Approvata
1 RILASCIO PROGETTO
13/02/2018
A.O.
T
--
MATRICE (MATRIX)
(SUPPLIER CODE)
UNICA - COMBINATA
CODICE FORNITORE
-
1
N0060-SMAN-E1
226.11
-
A.O.
09/09/2022
-
-
(DENOMINATION)
Proprietà della Società NOBIS
S.r.l.
Senza autorizzazione scritta della
stessa, il presente disegno non potrà essere utilizzato per la costruzione
dell’oggetto rappresentato né venire comunicato a terzi o riprodotto. La
Società proprietaria tutela i propri diritti a rigore di legge.
All proprietary rights reserved by NOBIS
S.r.l.
This drawing shall not be
reproduced or in any way utilized for the manufacture of the component of
unit herein illustrated and must not be released to other parties without
written consent. Any infringement will be legally pursued.
A3
1:10
DENOMINAZIONE
MATERIALE
DATA
CONTR.
PESO Kg.
TRATTAMENTO SUPERFICIALE (SURFACE TREATMENT)
DISEGNATORE
SCALA (SCALE)
FORMATO (FORMAT)
STATO
(STATUS)
REVISIONE
(REVISION)
TOLLERANZE GENERALI SECONDO LA CLASSE UNI EN 22768-mK
GENERAL TOLERANCES AS PER UNI EN 22768-mK
NOBIS S.r.l.
N. DISEGNO
(MATERIAL)
(DESIGNER)
(DATE)
(DRWG NR.)
(CHECKED) (WEIGHT)
Via Palazzolo,11 25037
Pontoglio - BS - Italy
P.iva e Cod. Fisc. 04222670160
S
MATERIA PRIMA (RAW MATERIAL)
A A
B B
C C
D D
E E
F F
8
8
7
7
6
6
5
5
4
4
3
3
2
2
1
1
L
P
F
R
S
6 PRODUCT CONFIGURATION
Once all the installation, covering assembly (where
present as a kit) and electrical connection are in
place, with utmost attention, access the rear part of
the product to power it.
The “I/O” switch in the gure above must be
positioned on “I”. In the event of a power failure,
check the condition of the fuse placed under the
switch (4A fuse EU conguration). During periods of
non-use, you are advised to disconnect the cable
powering the appliance, and also the batteries from
the handheld device.
6.1
REMOTE CONTROL
Remove the protective cover of the batteries on the
rear of the remote control, as in the gure , and
insert 3 batteries (type AAA Alkaline 1.5V)
in the handheld device compartment, paying
attention to polarity. Close the protective cover of
the batteries as in the gure
B
.
A
EMERGENCY PANEL
B
A
B
A
A
B
The batteries, once exhausted, must be disposed of
in the dedicated collection centers.
To protect the battery from adverse conditions or
misuse, remember to:
- keep the command away from heat sources, risk
of explosion;
- remove the batteries in case of prolonged not use
of command, risk of oxidation and liquid leakage;
Nobis srl declares that the type of “Handheld” radio
device complies with Directive 2014/53 / EU.
The full text of the EU declaration of conformity is
available at the following Internet address:
https://www.nobisre.it/wp-content/uploads/2019/04/DoC-Palmare-Radio-Nobis-1.pdf
The handheld device, after a rst short screen
with the manufacturer’s logo, lists a series of
languages available on the menu.
CAUTION
Risk of
explosion if battery
is replaced with
the wrong type.
ALKALINE
ALKALINE
ALKALINE
