19 UNIDOOR-X (STYLE M) manual Ver 2 Rev 1 02/2019
©2019 DreamLine. All Rights Reserved

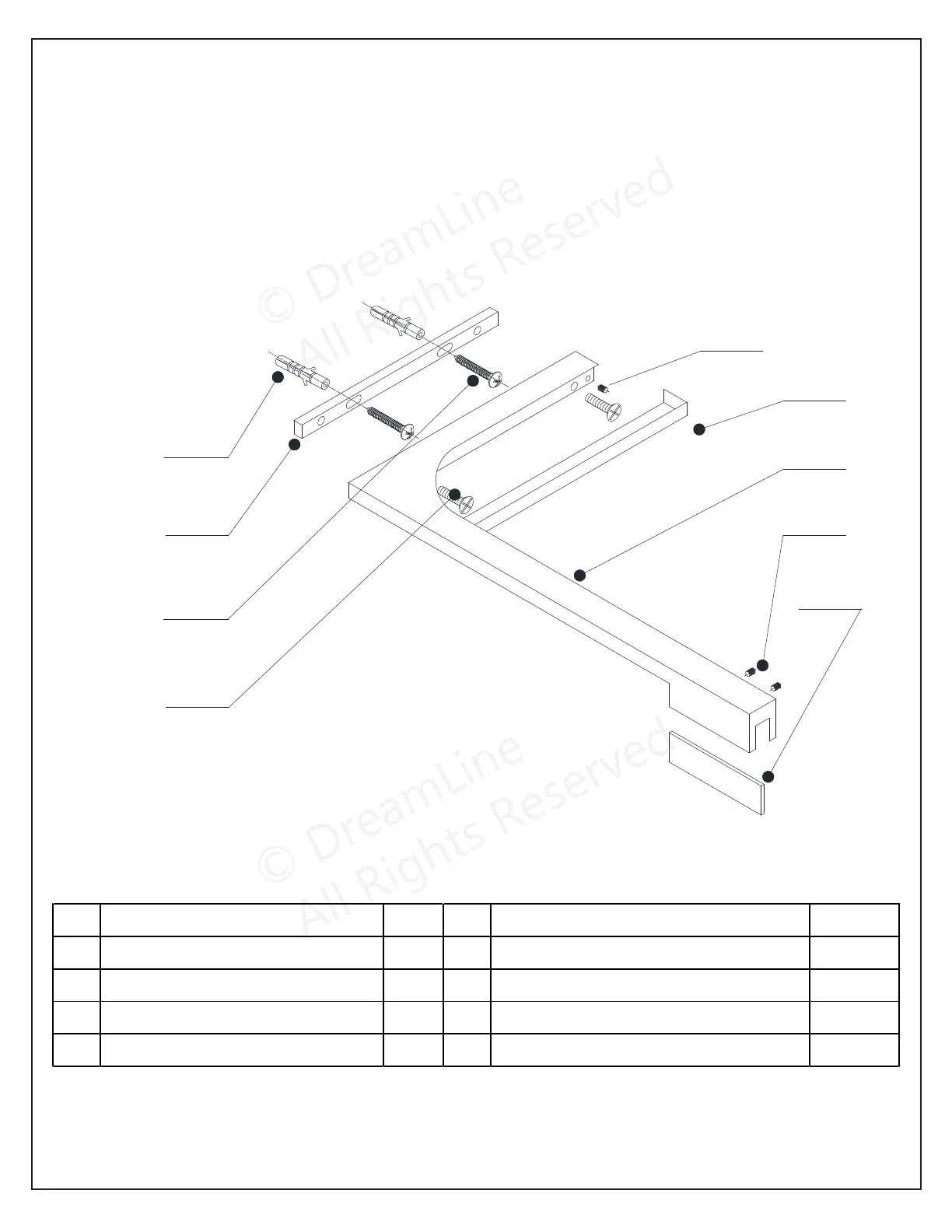

L- Bar™ Assembly (#35) Parts List**
35.1 PVC spacer 1 pc 35.6 Wall plate 1 pc
35.2 Rubber tip set screw 2 pcs 35.7 Truss Head Screw ST 4.2 x 40 2 pcs
35.3 L-Bar™ (left hand shown) 1 pc 35.8 Flat head Screw M5 x 14 2 pcs
35.4 Decorative cover 1 pc 35.9 Wall Plate adjustment set screw 2 pcs
35.5 Ø5/16” Wall anchor 6 pcs
35.9
35.1
35.2
35.3
35.4
35.8
35.7
35.6
35.5
**The L- Bar™ Support Bracket Assembly is not included with the 6” hinge panel
Installation steps for 24” hinge panel glass with L-Bar™
Left-hand bracket shown as an example
