DoorBird D2118V handleiding
Handleiding
Je bekijkt pagina 20 van 76
20
1
2
3
4
5
6
7
8
9
10

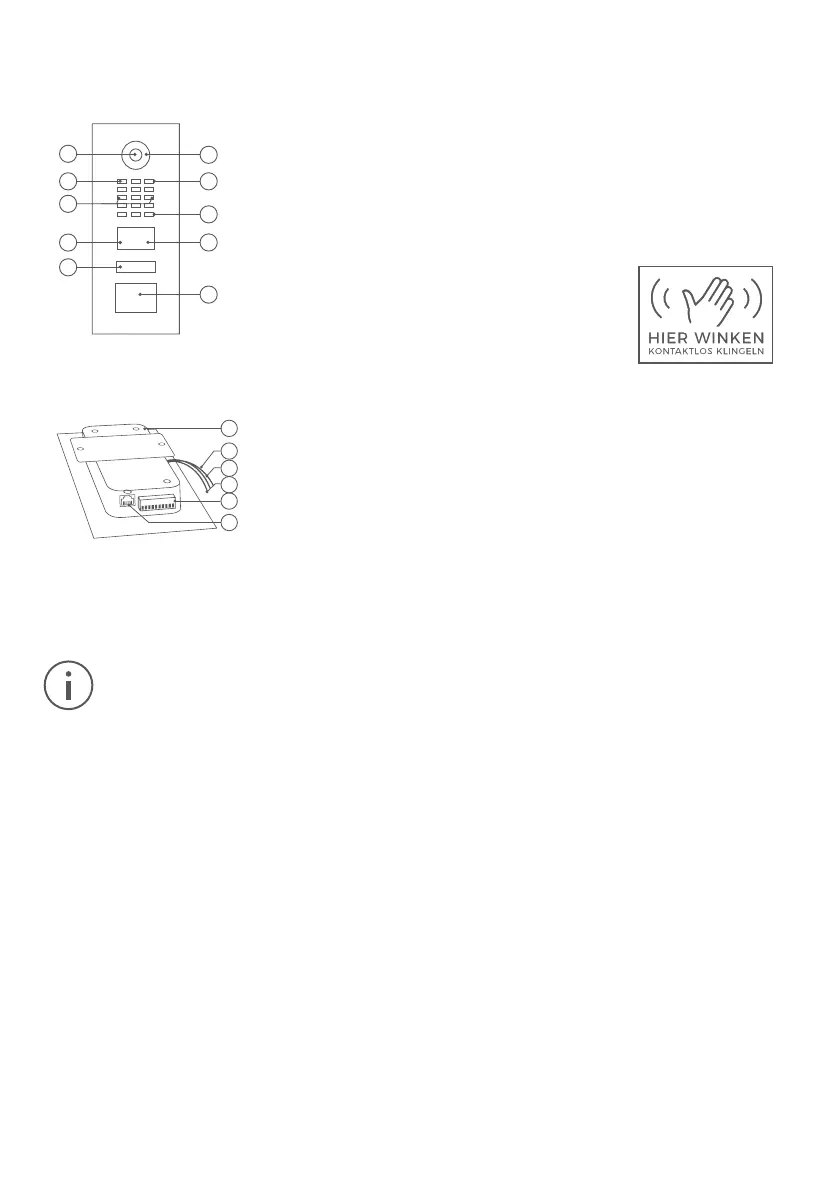

1) HDTV Video
2) Lichtsensor
Für den
Nachtsichtmodus
3) Sicherheitsschrauben
4) Bewegungssensor
5) Beleuchtete Ruftaste
mit Namensschild
Die Beleuchtung
agiert auch gleichzeitig
als Diagnose LED(s)
6) Nachtsicht LEDs
7) Mikrofon
8) Lautsprecher
9) RFID Leser
10) Berührungsloses
Ruftastenmodul für
das kontaktlose
klingeln
GERÄT MIT BERÜHRUNGSLOSEN RUFTASTENMODUL
Voderseite
1) Elektrische
Haupteinheit
2) Gelbes Kabel für
Ruftaste und
berührungsloses
Ruftastenmodul
3) Rotes Kabel für
Modul Port 1
Zum Anschluss des
berührungslosen
Ruftastenmoduls
Innenseite
4) Grünes Modul Port 2
Kabel
(nicht verwendet)
5) Schraubklemmen-
block
6) LAN/PoE Buchse
Einige Türstationen der D21x Serie verfügen je nach Ausstattung über ein optionales Zusatzmodul für
Barrierefreiheit inkl. Zustandsanzeige mit drei Piktogrammen [Rufen, Gespräch, Türöffnung],
Türöffnungsakustik und Hörschleife. Das Modul erfüllt bei korrekter Installation DIN 18040 (Barrierefreies
Bauen). Die Stromversorgung für die Hörschleife muss aufgrund der hohen Leistungsaufnahme mit
separatem Netzteil erfolgen (15 – 48 VDC, 1 A).
5
6
1
2
3
4
