19
DEUTSCH

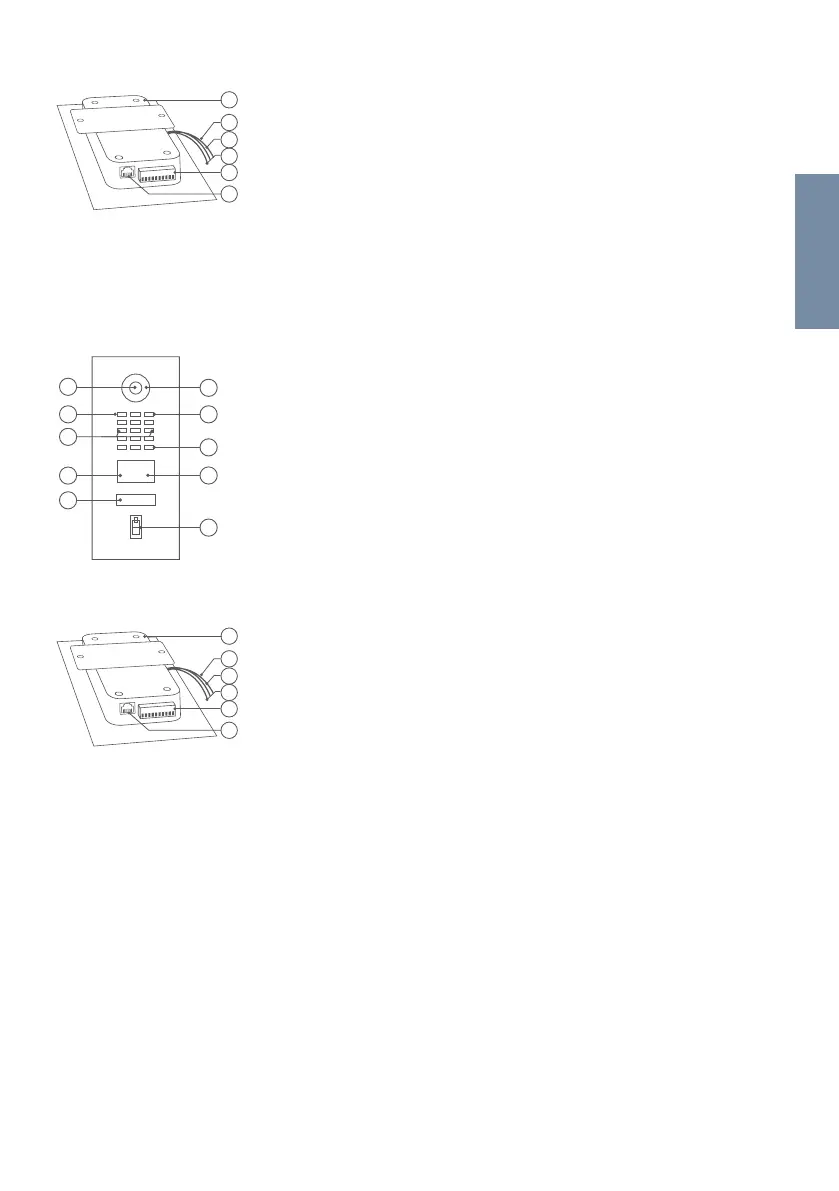

Innen
1) Elektrische
Haupteinheit
2) Gelbes Kabel
für Ruftaste
3) Rotes Modul
Port 1 Kabel
Zum Anschluss des
Keypad Moduls
4) Grünes Modul
Port 2 Kabel
Zum Anschluss des
Info Moduls
5) Schraubklemmen-
block
6) LAN/PoE Buchse
1
2
3
4
5
6
7
8
9
10
1) HDTV Video
2) Lichtsensor
Für den
Nachtsichtmodus
3) Sicherheitsschrauben
4) Bewegungssensor
5) Beleuchtete Ruftaste
mit Namensschild
Die Beleuchtung
agiert auch gleichzeitig
als Diagnose LED(s)
6) Nachtsicht LEDs
7) Mikrofon
8) Lautsprecher
9) RFID Leser
10) Fingerabdruckleser
GERÄT MIT FINGERABDRUCKLESERMODUL
Vorderseite
1) Elektrische
Haupteinheit
2) Gelbes Kabel für
Ruftaste
(nicht verwendet)
Innen
3) Rotes Modul
Port 1 Kabel
Zum Anschluss des
Fingerabdruckleser
Moduls
4) Grünes Modul
Port 2 Kabel
Zum Anschluss des
Info Moduls
5) Schraubklemmen-
block
6) LAN/PoE Buchse
5
6
1
2
3
4
5
6
1
2
3
4
