Page 11
DWL-5x000XY DATA SHEET

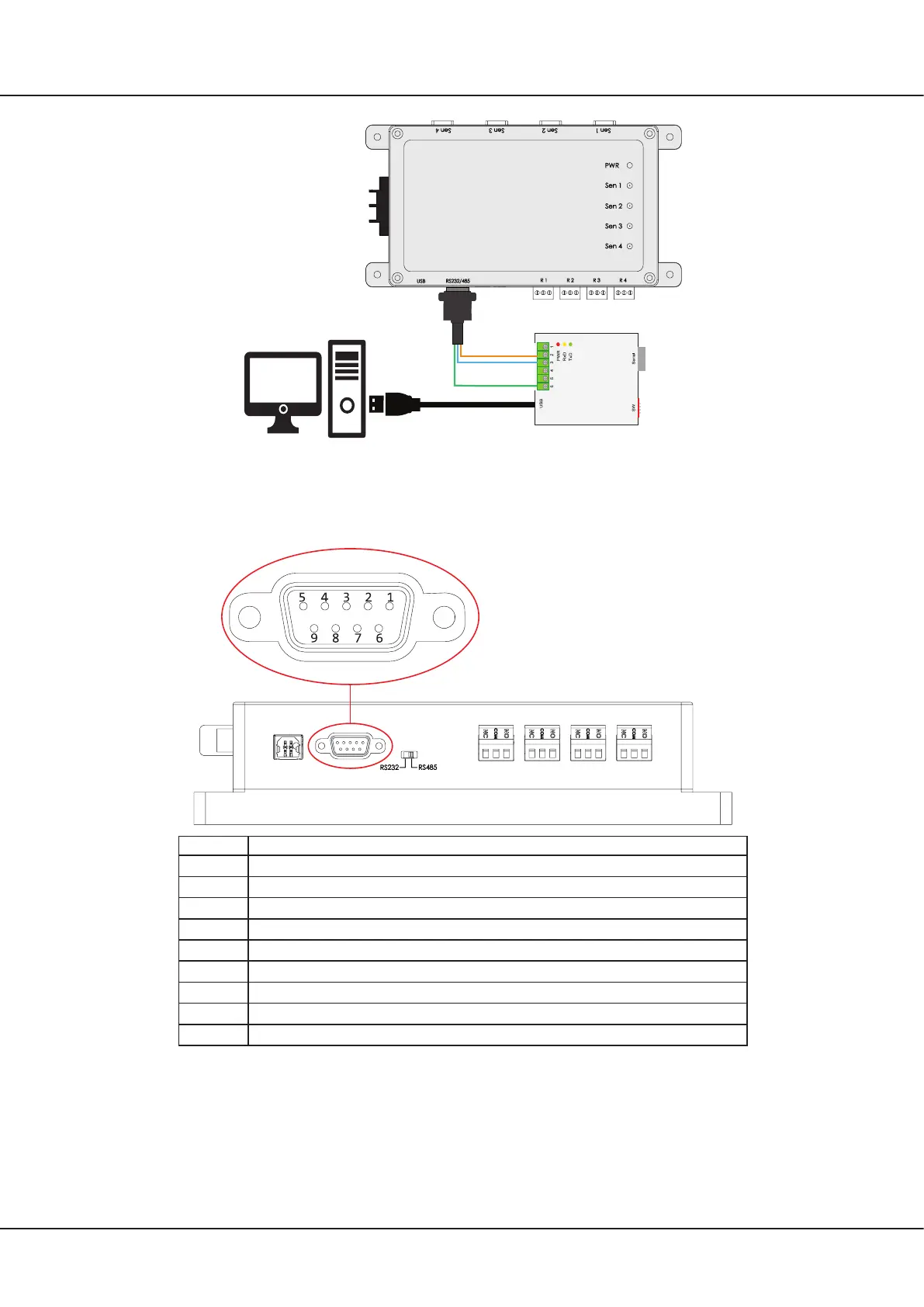

Figure 16. Diagram RS232 Serial connection through control box using and ES-U-3001-M serial converter to PC
7. The connection wiring pinout of the control box RS232 serial output is illustrated in Figure
17.
Pin No. Description
1 NC
2 RS485 - A (Non-inverting Receiver Input/Tx+)
3 RS485 - B (Inverting Receiver Input/Tx-)
4 RS485 - Z (Inverting Driver Output)/Rx-)
5 RS485 - Y (Noninverting Driver Output / Rx+)
6 GND
7 NC
8 RS232 - Receiver Input (Rx)
9 RS232 - Transmitter Output (Tx)
