Français

Polarité Fil pleine terre

Câble de

l’enceinte

+ Blanc Rouge

- Vert Noir

Canal Amp gauche

Polarité Fil pleine terre

Câble de

l’enceinte

+ Rouge Rouge

- Noir Noir

Canal Amp droit

6. Installation des enceintes satellites

IMPORTANT: Assurez-vous que la charge de l’enceinte présentée à l'amplificateur est conforme aux spécifications

publiées. Ne connectez pas plus de quatre enceintes satellites à un canal amp. Un mauvais câblage peut entraîner une

charge inacceptable, ce qui peut endommager l'amplificateur.

Utilisation de 4-Conducteurs pour câble en pleine terre

1. Déroulez la bobine de câble à 4 conducteurs vers l'amplificateur à partir de l’enceinte la plus éloignée, en laissant

le câble fixé à la bobine à l'extrémité de l'amplificateur. Ne connectez pas les câbles à l'amplificateur pour l’instant.

2. En commençant par l’enceinte la plus éloignée de l’amplificateur, dénudez 3/4 po d’isolation sur l’extrémité

coupée des câbles pleine terre pour le canal d’amplification approprié, conformément aux tableaux ci-dessous,

puis dénudez l’isolation des extrémités du câble de l’enceinte correspondante. Enveloppez tous les câbles

inutilisés dans du ruban électrique pour les protéger de l’humidité et des courts-circuits (voir Figure4).

3. Connectez le câble pleine terre àu câble de l’enceinte à l’aide d’un collier de serrage (voir Figure4).

4. Tournez pour combiner tous les fils positifs (+) et combiner tous les fils négatifs (-) conformément aux tableaux

ci-dessous.

5. Tournez les connecteurs de câble à visser remplis de

silicone fournis sur les câbles positifs combinés et

sur les câbles négatifs combinés, en vous assurant

qu’aucune partie de cuivre n’est exposée. Enveloppez

chaque raccord d’écrou de câble dans du ruban adhésif

électrique pour le protéger de l’humidité.

6. Laissez 380 à 400mm (14 à 16 po) de fil supplémentaire

au niveau de l’enceinte afin que le fil ne se plie pas ou

ne se tiraille pas pendant l’enfouissement, puis passez à

l’enceinte suivante le long du câble.

7. Au niveau de l’enceinte suivante, utilisez une pince à

dénuder ronde ou un couteau utilitaire pour retirer 200

mm (8po) de la gaine de câble extérieure, exposant les

quatre fils isolés.

8. Coupez les deux fils appropriés pour l’enceinte gauche

ou droite (voir les tableaux ci-dessous) et dénudez

3/4 po d’isolation sur les extrémités exposées des fils

d’enfouissement, puis dénudez 3/4 po d’isolation des

extrémités du câble de l’enceinte correspondante (voir

Figure5).

9. Créez une boucle d’environ 250 mm (10po) et utilisez un

collier de serrage pour maintenir la boucle et la queue

de cochon de l’enceinte en place afin de soulager la

tension (voir Figure5).

10. Répétez les étapes 4 à 6, puis continuez pour chaque

satellite restant le long du câble. Pour l’installation

du subwoofer, voir la section7 «Installation du

subwoofer».

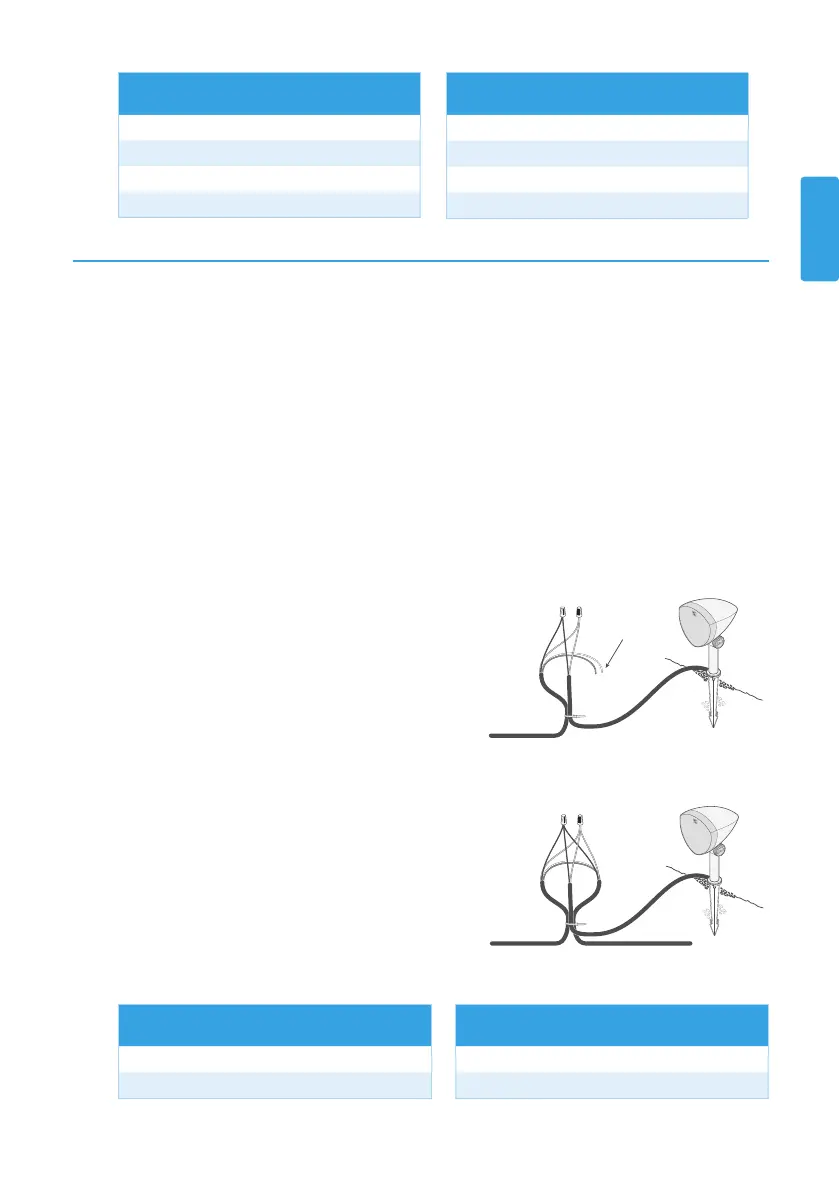

Figure5

AU PROCHAIN INTERVENANTDEPUIS L'AMPLIFICATEUR

Figure4

AJOUTER DU

RUBAN

ÉLECTRIQUE À

CHAQUE

EXTRÉMITÉ DE FIL

DEPUIS L'AMPLIFICATEUR

Satellites par

canal Amp

Subwoofer

connecté

Impédance de

charge de canal

1 Non 32Ω

2 Non 16Ω

3 Non 11Ω

4 Non 8Ω

Satellites par

canal Amp

Subwoofer

connecté

Impédance de

charge de canal

1 Oui 6,4Ω

2 Oui 5,4Ω

3 Oui 4,6Ω

4 Oui 4Ω

Impédance par canal d’amplificateur avec le ou les enceinte(s) et le subwoofer connectés en parallèle
