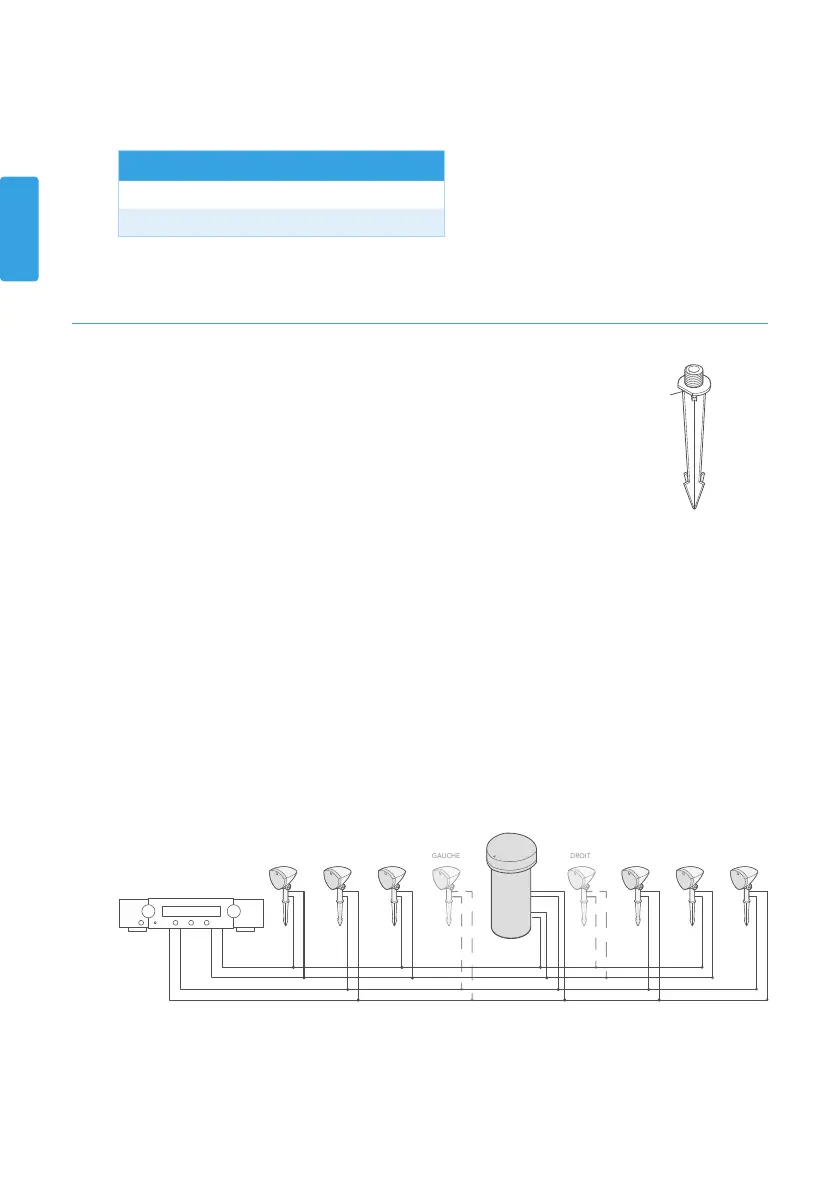

11
Français
Figure3
DROIT DROIT
GAUCHE / DROIT
GAUCHE
DROITGAUCHE
GAUCHE GAUCHEDROIT
_
+
_
+
DROIT
GAUCHE
REMARQUE: Utiliser uniquement un câble pleine terre pour éviter la corrosion et prolonger l’intégrité du signal. Il est
également possible d’utiliser un câble d’éclairage basse tension, mais veuillez remarquer qu’il n’est disponible qu’en
tant que câble à 2conducteurs. Si vous utilisez un câble à 2conducteurs, faites passer deux paires de câbles: une pour
le canal/les enceintes de l'amplificateur gauche et une pour la droite. Les écrous inclus peuvent accueillir un calibre de
câble allant jusqu’à 14AWG.
4. Choix du type de câble d’enceinte
Nous recommandons l’utilisation d’un câble d’enceinte à 4 conducteurs et pose en pleine terre, tel que «14/4» (14-
jauge, 4-conducteurs). Consultez le schéma de câblage ci-dessous pour déterminer le calibre de câble minimum requis
pour une distance donnée.
Calibre de câble Distance
16AWG Jusqu’à 45mètres (150pi)
14AWG Jusqu’à 80mètres (250pi)
Pour commencer
1. Installez les enceintes satellites et le subwoofer aux emplacements de montage approximatifs déterminés à la
section3 «Préparation de l’installation» à la page précédente.
2. À l’aide d’un maillet en caoutchouc, enfoncez soigneusement les piquets inclus dans le sol aux emplacements
de montage prédéterminés. Noter l’indicateur plat sur le piquet et s’assurer que cet indicateur est orienté vers
l’enceinte souhaitée (voir Figure2).
3. Vissez les enceintes satellites dans les piquets de terre montés, en vous assurant qu’elles sont orientées dans la
direction prévue.
4. Creusez une tranchée entre les emplacements de l’enceinte pour faire passer les câbles de l’enceinte. Veiller à
respecter les codes locaux pour connaître les limites relatives aux tranchées.
5. Faites passer le câble de l’enceinte dans la tranchée comme décrit dans les instructions de câblage à la section6
«Installation des enceintes satellites» à la page suivante. Nous recommandons de laisser 380 à 400 mm (14 à
16po) de câble supplémentaire afin que le câble ne se plie pas et ne se tiraille pas lorsqu’il est recouvert de terre
dans la tranchée. La figure3 représente le câblage d'un système complet à l'aide d'un amplificateur stéréo. Notez
qu’une paire supplémentaire de satellites peut être achetée et installée pour des applications légèrement plus
grandes.
5. Préparation de l’installation de l’enceinte
Articles recommandés
• Pelle
• Dénudeur de câble pouvant accueillir des câbles de calibre14
• Dénudeur de câble rond ou couteau utilitaire
• Bobine de câble d’enceinte avec suffisamment de câble d’enceinte pour l’installation prévue
• Liens de serrage/rislans
• Ruban électrique
• Maillet en caoutchouc
• Mètre à ruban
Figure2
INDIQUE LA
DIRECTION DE
L’ENCEINTE
IMPORTANT: Pour éviter d'endommager l'amplificateur en raison d'un court-circuit provoqué par les câbles de
l’enceinte, ne branchez pas les câbles de l’enceinte à l'amplificateur tant que toutes les connexions de l’enceinte n'ont
pas été effectuées et sécurisées.
IMPORTANT: Connectez le subwoofer uniquement conformément aux instructions. Ne connectez pas les deux
canaux du subwoofer en parallèle, car cela pourrait entraîner une chute trop faible de l’impédance et endommager
potentiellement l’amplificateur/récepteur.
