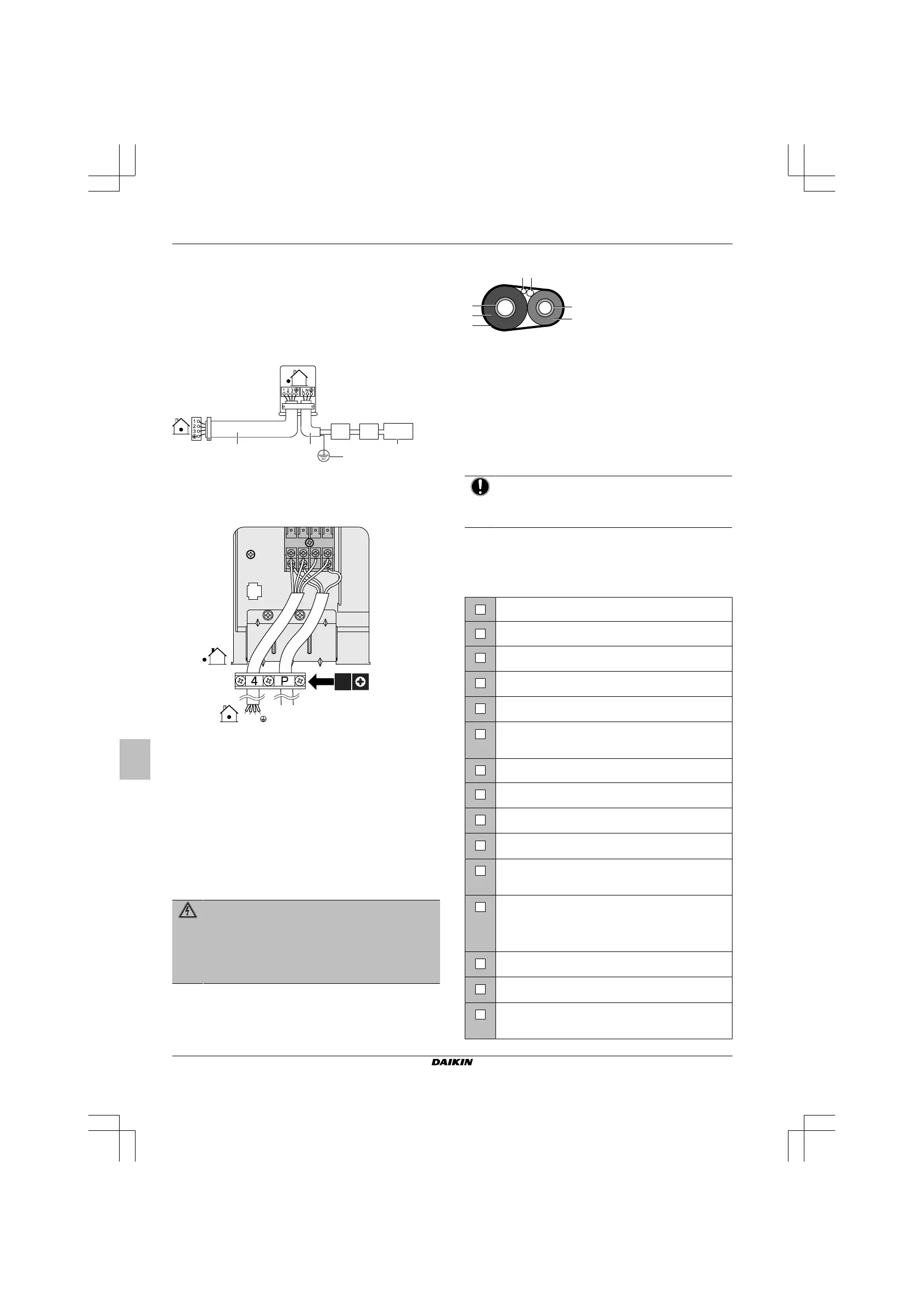

8 De installatie van de buitenunit voltooien
Montagehandleiding
52
RXF50~71D5V1B
R32 Split-reeks
3P645642-2E – 2021.10
7.2 De elektrische bedrading op de
buitenunit aansluiten
1 Verwijder het servicedeksel.
2 Verwijder het deksel van de schakelkast.
3 Open de kabelklem.
4 Sluit de kabel tussen de units en de elektrische voeding als
volgt aan:
50 Hz
220-240 V
c d
f
a b e
a
Verbindingskabel
b
Voedingskabel
c
Stroomonderbreker
d
Reststroomapparaat
e
Elektrische voeding
f
Aarding
1 2 3
3×
5 Draai de klemschroeven goed vast. Gebruik bij voorkeur een
kruiskopschroevendraaier.
6 Installeer het servicedeksel.
7 Installeer het deksel van de schakelkast.
8
De installatie van de
buitenunit voltooien
8.1
De installatie van de buitenunit
voltooien
GEVAAR: RISICO OP ELEKTROCUTIE
▪ Zorg ervoor dat het systeem correct is geaard.
▪ Schakel de voeding UIT alvorens aan
servicewerkzaamheden te beginnen.
▪ Installeer het deksel van de schakelkast alvorens de
voeding IN te schakelen.
1 Isoleer en bevestig de koelmiddelleidingen en kabels als volgt:
g
b
a
f
e
cd
a
Gasleiding
b
Isolatie gasleiding
c
Doorverbindingskabel
d
Ter plaatse te voorziene bedrading (indien van
toepassing)
e Vloeistofleiding
f
Isolatie vloeistofleiding
g
Afwerkingstape
2 Plaats het servicedeksel terug.
9
Inbedrijfstelling
OPMERKING
Laat de unit ALTIJD draaien met thermistoren en/of
druksensoren/-schakelaars. Anders kan er brand in de
compressor ontstaan.
9.1
Checklist voor de inbedrijfstelling
Controleer eerst de volgende punten na de installatie van de unit.
Zodra alle controles zijn uitgevoerd, MOET de unit worden gesloten.
Zet de unit weer aan nadat het gesloten is.
De binnenunit moet juist gemonteerd zijn.
De buitenunit moet juist gemonteerd zijn.
Het systeem is goed en op de juiste manier geaard en de
aardingsklemmen zijn goed aangehaald.
De voedingsspanning komt overeen met de spanning op
het identificatieplaatje van de unit.
Er zijn GEEN losse aansluitingen of verbindingen of
beschadigde elektrische onderdelen in de schakelkast.
Er zijn GEEN beschadigde onderdelen of buizen die
tegen de binnenkant van de binnen- of buitenunit gedrukt
worden.
Er zijn GEEN koelmiddellekkages.
De koelmiddelleidingen (gas en vloeistof) zijn thermisch
geïsoleerd.
De juiste buismaten werden geplaatst en de leidingen
zijn goed en op de juiste manier geïsoleerd.
De afsluiters (gas en vloeistof) op de buitenunit staan
volledig open.
De volgende ter plaatse te voorziene bedradingen
werden gelegd conform dit document en de geldende
wetgeving tussen de binnenunit en de buitenunit.
Afvoer
De afvoer moet vlot stromen.
Mogelijk gevolg: Er kan condenswater naar beneden
druppelen.
De binnenunit ontvangt de signalen van de
gebruikersinterface.
De vermelde kabels worden gebruikt voor de
doorverbindingskabel.
De zekeringen, onderbrekers of lokaal geïnstalleerde
beveiligingen zijn overeenkomstig dit document
geïnstalleerd en zijn NIET overbrugd.
