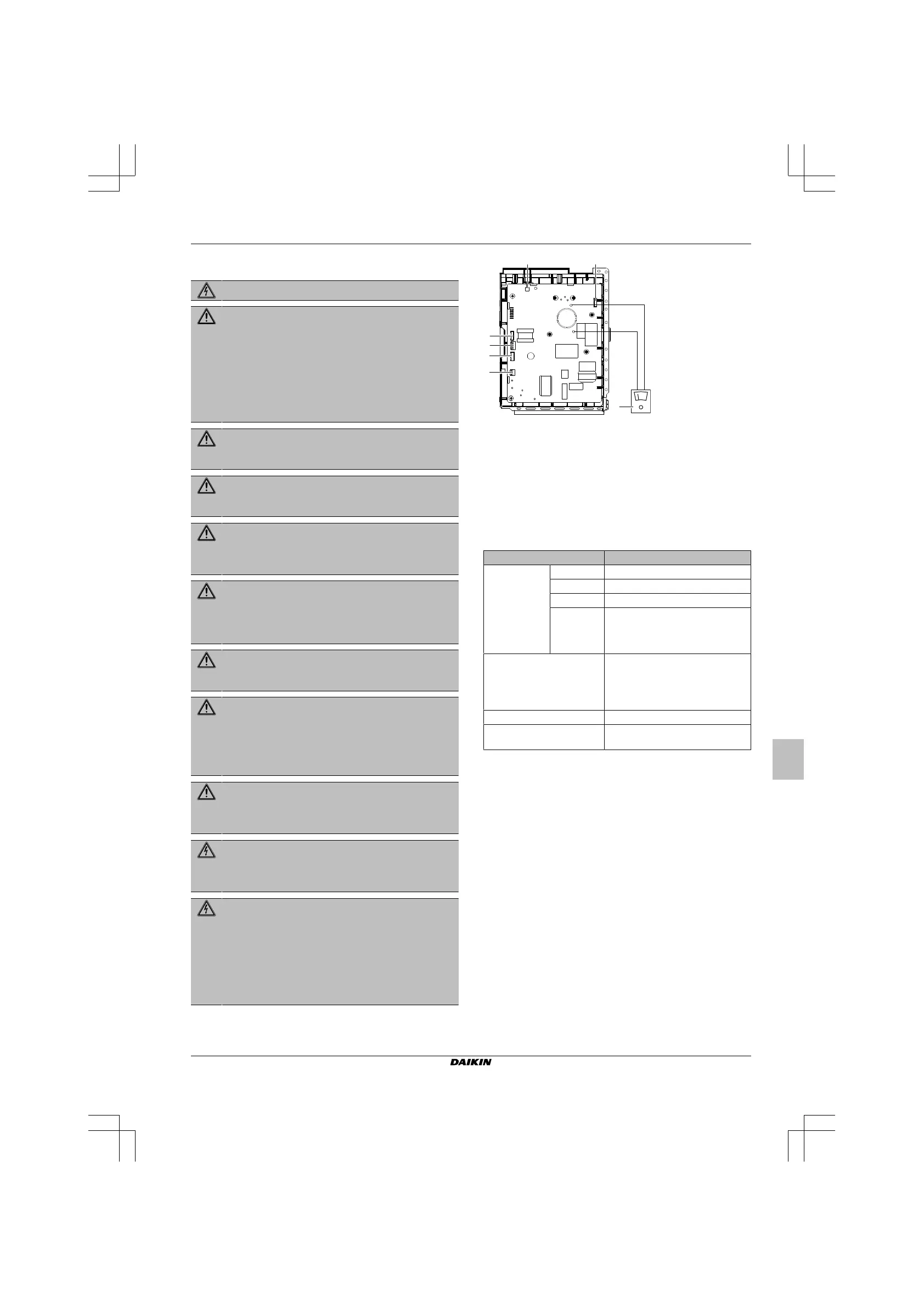

7 Elektrische installatie
Montagehandleiding
51
RXF50~71D5V1B
R32 Split-reeks
3P645642-2E – 2021.10
7 Elektrische installatie
GEVAAR: RISICO OP ELEKTROCUTIE
WAARSCHUWING
▪ Al de bedrading MOET door een erkende elektricien
uitgevoerd worden en MOET voldoen aan de geldende
wetgeving.
▪ Maak elektrische verbindingen op de bevestigde
bedrading.
▪ Alle op de site geleverde componenten en alle
elektrische constructies MOETEN voldoen aan de
geldende wetgeving.
WAARSCHUWING
Toestel MOET worden geïnstalleerd conform de nationale
bedradingsvoorschriften.
WAARSCHUWING
Gebruik ALTIJD een meeraderige kabel als
stroomtoevoerkabel.
WAARSCHUWING
Gebruik een alpolige schakelaar met een contactscheiding
van minstens 3mm om het contact volledig te verbreken
onder overspanningscategorie III.
WAARSCHUWING
Als het netsnoer beschadigd is, MOET de fabrikant, zijn
vertegenwoordiger, zijn servicevertegenwoordiger of
gelijkaardige bevoegde personen het snoer vervangen om
een gevaarlijke situatie te voorkomen.
WAARSCHUWING
Sluit de elektrische voeding NIET aan op de binnenunit. Dit
kan een elektrische schok of brand veroorzaken.
WAARSCHUWING
▪ Gebruik GEEN lokaal aangekochte elektrische
onderdelen binnenin het product.
▪ Tak de elektrische voeding niet af voor de afvoerpomp,
etc. van het klemmenblok. Dit kan een elektrische
schok of brand veroorzaken.
WAARSCHUWING
Houd de bedrading tussen de units uit de buurt van
koperen leidingen die niet thermisch geïsoleerd zijn
aangezien dergelijke leidingen heel warm worden.
GEVAAR: RISICO OP ELEKTROCUTIE
Alle elektrische onderdelen (thermistors inbegrepen)
krijgen stroom van de elektrische voeding. Raak ze NIET
aan met blote handen.
GEVAAR: RISICO OP ELEKTROCUTIE
Schakel de elektrische voeding langer dan 10minuten uit
en meet de spanning aan de aansluitklemmen van de
condensatoren van de hoofdkring of elektrische
onderdelen vooraleer u een onderhoud uitvoert. De
spanning MOET minder dan 50 V DC zijn vooraleer u
elektrische onderdelen mag aanraken. Raadpleeg het
bedradingsschema voor de plaats van de
aansluitklemmen.
b
c
DC P1+
DC N1-
a
d
e
g
f
a
Multimeter (wisselstroomspanningsbereik)
b
S80 – kabel elektromagnetische omkeerklep
c
S20 – kabel elektronische expansieklep
d
S40 – kabel thermisch overbelastingsrelais
e
S90 – thermistorkabel
f
Led
g
S70 – kabel van de ventilatormotor
7.1
Specificaties van de
standaardcomponenten van de
bedrading
Onderdeel
Voedingskabel
Spanning 220~240V
Fase
1~
Frequentie
50Hz
Draaddikten
3-aderige kabel
2,5mm
2
~4,0mm
2
H05RN-F (60245 IEC 57)
Kabel tussen de units
(binnen↔buiten)
4-aderige kabel
1,5mm
2
~2,5mm
2
en geschikt voor
220~240V
H05RN-F (60245 IEC 57)
Aanbevolen onderbreker
20A
(a)
Aardlekschakelaar
MOETEN voldoen aan de
toepasselijke wetgeving
(a)
De elektrische apparatuur voldoet een de norm EN/
IEC61000-3-12 (Europese/internationale technische norm die de
grenzen vastlegt inzake harmonische stromen geproduceerd door
apparatuur aangesloten op openbare laagspanningssystemen
met een ingangsstroom >16A en ≤75A per fase).
