4
Τοποθέτηση του πάνελ εισόδου αέρα με σύνδεση από
καραβόπανο (Ανατρέξτε στην εικόνα 7a)
Απευθείας τοποθέτηση του πάνελ εισόδου αέρα (Ανατρέξτε
στην εικόνα 7b)
Αναρρόφηση από την κάτω πλευρά (Ανατρέξτε στην
εικόνα 7c)
2 Η ταχύτητα ανεμιστήρα για αυτήν την εσωτερική μονάδα έχει
προκαθοριστεί για την παροχή της τυπικής εξωτερικής στατικής
πίεσης.
3 Τοποθετήστε τις ντίζες ανάρτησης.
(Χρησιμοποιήστε ντίζες μεγέθους M10 για τις ντίζες ανάρτησης.)
Χρησιμοποιήστε άγκιστρα για τις υπάρχουσες οροφές και ούπα
ή αντίστοιχα άγκιστρα ή άλλα παρεχόμενα εξαρτήματα του
εμπορίου για νέες οροφές, ώστε να
ενισχύσετε την οροφή για να
αντέχει το βάρος της μονάδας.
Παράδειγμα εγκατάστασης
(Ανατρέξτε στην εικόνα 3)
Εγκατάσταση εσωτερικής μονάδας
Κατά την εγκατάσταση προαιρετικών παρελκομένων (εκτός από το
πάνελ εισόδου αέρα), διαβάστε επίσης το εγχειρίδιο εγκατάστασης των
προαιρετικών παρελκομένων. Ανάλογα με τις συνθήκες στο χώρο
εγκατάστασης, ίσως είναι ευκολότερο να εγκαταστήσετε τα προαιρετικά
παρελκόμενα, πριν εγκαταστήσετε την εσωτερική μονάδα.
1 Πραγματοποιήστε προσωρινή εγκατάσταση της εσωτερικής
μονάδας.
- Συνδέστε τον βραχίονα ανάρτησης στη ντίζα ανάρτησης.
Φροντίστε να τον στερεώσετε καλά, χρησιμοποιώντας ένα
παξιμάδι και μια ροδέλα από την επάνω και την κάτω πλευρά
του βραχίονα ανάρτησης. (Ανατρέξτε στην εικόνα 4)
2 Ελέγξτε αν η μονάδα είναι σε οριζόντια θέση.
- Μην εγκαθιστάτε τη μονάδα
υπό γωνία. Η εσωτερική μονάδα
διαθέτει ενσωματωμένη αντλία αποστράγγισης και διακόπτη
με πλωτήρα. (Αν η μονάδα έχει κλίση προς τη ροή
συμπυκνωμάτων, ο διακόπτης με πλωτήρα ενδέχεται να
παρουσιάσει δυσλειτουργία και να προκαλέσει διαρροή
σταγόνων νερού.)
- Ελέγξτε αν η μονάδα βρίσκεται σε οριζόντια θέση και στις
τέσσερις γωνίες, με ένα
αλφάδι ή ένα αλφαδολάστιχο γεμάτο
νερό, όπως υποδεικνύεται στην εικόνα 9.
3 Σφίξτε το επάνω παξιμάδι.

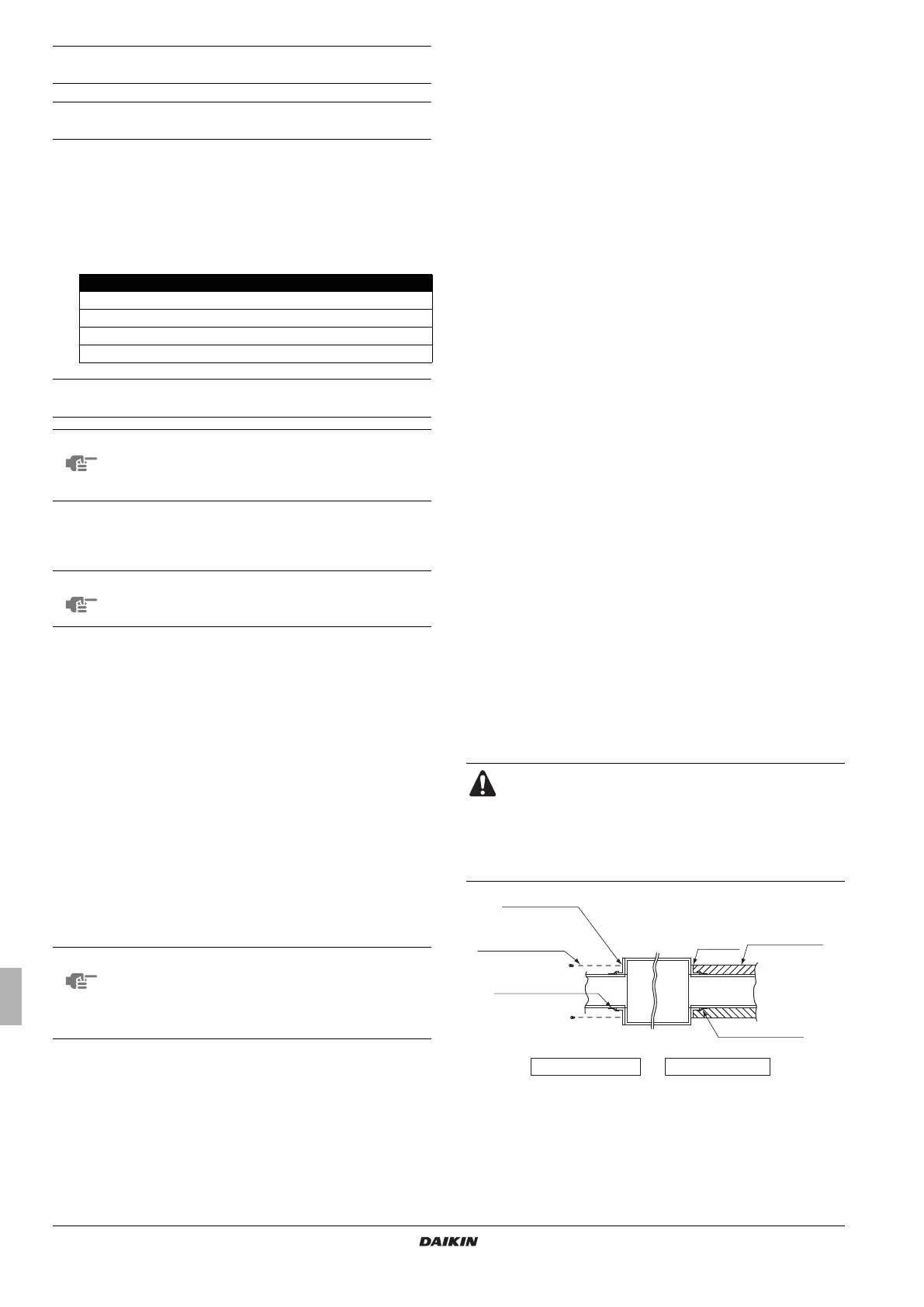

Εγκατάσταση του αεραγωγού
Συνδέστε τον αεραγωγό που παρέχεται στην εγκατάσταση.
Πλευρά εισόδου αέρα
- Προσαρτήστε τον αεραγωγό και τη φλάντζα στην πλευρά
εισόδου (του εμπορίου).
- Συνδέστε τη φλάντζα στην κύρια μονάδα χρησιμοποιώντας
βοηθητικές βίδες (7).
- Τυλίξτε τη φλάντζα στην πλευρά εισόδου και την περιοχή
σύνδεσης του αεραγωγού με ταινία αλουμινίου ή παρόμοιο
υλικό, για να αποτρέψετε τη διαρροή αέρα.
1 Επιφάνεια οροφής
2 Άνοιγμα στην οροφή
3 Πάνελ εισόδου αέρα (προαιρετικό παρελκόμενο)
4 Εσωτερική μονάδα (πίσω πλευρά)
5 Σύνδεση από καραβόπανο για πάνελ εισόδου αέρα
(προαιρετικό παρελκόμενο)
Μοντέλο A (mm)
15~32 610
40~50 760
63~80 1060
100~125 1460
ΣΗΜΕΙΩΣΗ
Η μονάδα μπορεί να χρησιμοποιηθεί με αναρρόφηση
από την κάτω πλευρά αν αντικαταστήσετε την
αντικαθιστώμενη πλάκα με την πλάκα συγκράτησης
του φίλτρου αέρα.
1 Πλάκα συγκράτησης φίλτρου αέρα με φίλτρα αέρα
2 Αντικαθιστώμενη πλάκα
ΣΗΜΕΙΩΣΗ
Για εγκατάσταση διαφορετικού τύπου από τη βασική
εγκατάσταση, επικοινωνήστε με τον αντιπρόσωπο της
Daikin για λεπτομέρειες.
1 Άγκιστρο
2 Πλάκα οροφής
3 Μακρύ παξιμάδι ή εντατήρας
4 Ντίζα ανάρτησης
5 Εσωτερική μονάδα
ΣΗΜΕΙΩΣΗ
Πρέπει να προμηθευτείτε όλα τα παραπάνω
εξαρτήματα από το τοπικό εμπόριο.
Για εγκατάσταση διαφορετική από την τυπική
εγκατάσταση, επικοινωνήστε με τον τοπικό
αντιπρόσωπο για λεπτομέρειες.
1 Παξιμάδι (του εμπορίου)
2 Ροδέλα για βραχίονα ανάρτησης (παρέχεται με τη μονάδα)
3 Σύσφιγξη (διπλό παξιμάδι)
1 Αλφάδι
2 Aλφαδολάστιχο
Κατά την προσάρτηση ενός αεραγωγού στην πλευρά
εισόδου, τοποθετήστε οπωσδήποτε ένα φίλτρο αέρα στη
δίοδο αέρα στην πλευρά εισόδου. (Χρησιμοποιήστε ένα
φίλτρο αέρα του οποίου η απόδοση συλλογής σκόνη να
είναι τουλάχιστον 50% κατά τη βαρομετρική μέθοδο.)
Το παρεχόμενο φίλτρο δεν θα χρησιμοποιηθεί αν
εγκατασταθεί ο αεραγωγός εισόδου.
Πλευρά εξόδου αέρα
Πλευρά εισόδου αέρα
Κύρια μονάδα
Ταινία αλουμινίου
Ταινία αλουμινίου
Φλάντζα
Φλάντζα
(Του εμπορίου)
(Του εμπορίου)
(Του εμπορίου)
(Του εμπορίου)
(παρελκόμενο)
Βίδα σύνδεσης (7)
Μονωτικό υλικό
4P391823-1A.book Page 4 Thursday, January 22, 2015 10:27 AM
