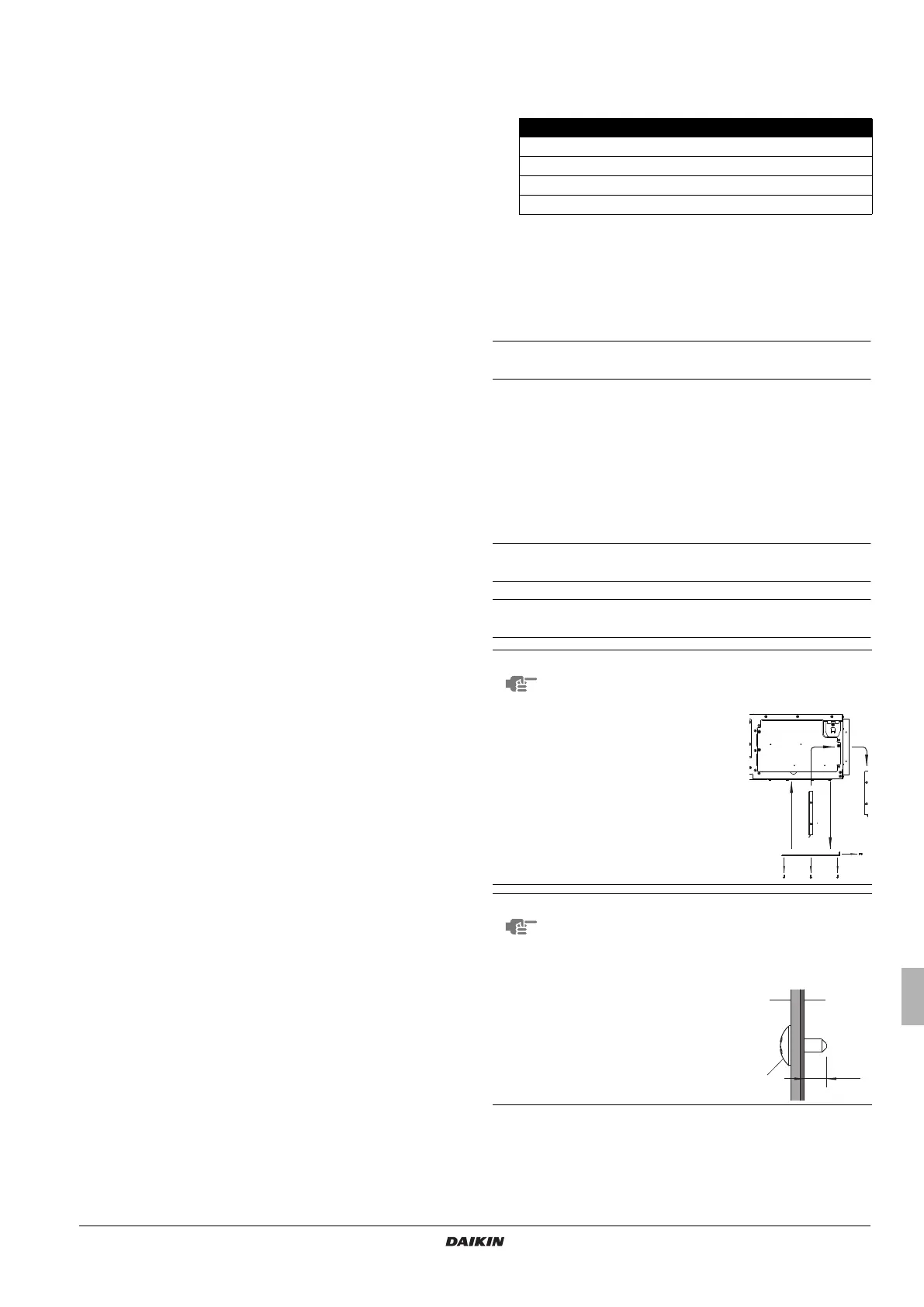

3
Επιλογή χώρου εγκατάστασης
(Ανατρέξτε στην εικόνα 1 και εικόνα 2)
1 Επιλέξτε έναν χώρο εγκατάστασης στον οποίο θα πληρούνται οι
ακόλουθες προϋποθέσεις και ο οποίος θα τυγχάνει της έγκρισης
του πελάτη σας.
- Εξασφαλίζεται άριστη κατανομή του αέρα.
- Τίποτα δεν εμποδίζει τη διέλευση του αέρα.
- Το συμπύκνωμα μπορεί να αποστραγγιστεί σωστά.
- Η ψευδοροφή δεν έχει ορατή
κλίση.
- Μπορεί να εξασφαλιστεί επαρκής χώρος για τη συντήρηση
και τις επισκευές.
- ∆εν υπάρχει κίνδυνος για διαρροή εύφλεκτων αερίων.
- Ο εξοπλισμός δεν προορίζεται για χρήση σε περιβάλλον
όπου ενδέχεται να προκληθούν εκρήξεις.
- Η σωλήνωση μεταξύ εσωτερικής και εξωτερικής μονάδας
είναι δυνατή εντός των επιτρεπτών ορίων. (Ανατρέξτε στο
εγχειρίδιο
εγκατάστασης της εξωτερικής μονάδας.)
- Κρατήστε την εσωτερική μονάδα, την εξωτερική μονάδα, την
καλωδίωση τροφοδοσίας και την καλωδίωση μετάδοσης
τουλάχιστον σε απόσταση 1 μέτρου από τηλεοράσεις και
ραδιοφωνικούς δέκτες. Αυτό επιβάλλεται για να αποφευχθεί
τυχόν παρεμβολή στην εικόνα και θόρυβος σε αυτές τις
ηλεκτρικές συσκευές. (Θόρυβος μπορεί να παραχθεί ανάλογα
με τις συνθήκες κάτω από τις
οποίες παράγεται το ηλεκτρικό
κύμα, ακόμη και όταν τηρηθεί η απόσταση του 1 μέτρου.)
- Κατά την εγκατάσταση του κιτ ασύρματου τηλεχειριστηρίου,
ηαπόσταση μεταξύ του ασύρματου τηλεχειριστηρίου και
της εσωτερικής μονάδας ενδέχεται να είναι μικρότερη αν
υπάρχουν λαμπτήρες φθορισμού που ενεργοποιούνται
ηλεκτρικά στο χώρο. Η εσωτερική μονάδα πρέπει να
εγκατασταθεί σε όσο το δυνατόν μεγαλύτερη απόσταση
από τους λαμπτήρες φθορισμού.
- Μην τοποθετείτε αντικείμενα που έχουν ευαισθησία στην
υγρασία ακριβώς κάτω από τις εσωτερικές ή εξωτερικές
μονάδες. Υπό ορισμένες συνθήκες, η συμπύκνωση στην
κύρια μονάδα ή στους σωλήνες ψυκτικού, ο ρύπος στο
φίλτρο αέρα ή το φράξιμο του αγωγού μπορεί να προκαλέσει
διαρροή σταγόνων, με συνέπεια τη δημιουργία βρωμιάς ή τη
βλάβη του σχετικού αντικειμένου.
2 Βεβαιωθείτε ότι έχει
εγκατασταθεί προστατευτική διάταξη
μπροστά από την υποδοχή αναρρόφησης του αέρα και την
έξοδο του αέρα, ώστε να μην αγγίξει κανείς τα πτερύγια του
ανεμιστήρα του εναλλάκτη θερμότητας.
Η προστασία θα πρέπει να είναι σύμφωνη με τους σχετικούς
εθνικούς και Ευρωπαϊκούς κανονισμούς.
3 Χρησιμοποιήστε ντίζες ανάρτησης για την εγκατάσταση. Ελέγξτε
εάν η οροφή είναι
αρκετά ανθεκτική για να αντέξει το βάρος της
εσωτερικής μονάδας. Εάν υπάρχει κίνδυνος, ενισχύστε την
οροφή πριν από την εγκατάσταση της μονάδας.
Προετοιμασία πριν από την εγκατάσταση
1 Συσχετισμός του ανοίγματος οροφής με τη θέση της μονάδας και
της ντίζας ανάρτησης. (Ανατρέξτε στην εικόνα 5)
Για την εγκατάσταση, επιλέξτε μία από τις ακόλουθες δυνατότητες.
Τυπική αναρρόφηση από την πίσω πλευρά (Ανατρέξτε στην
εικόνα 6a)
Εγκατάσταση με αεραγωγό στην πίσω πλευρά και άνοιγμα
συντήρησης αεραγωγού (Ανατρέξτε στην εικόνα 6b)
Εγκατάσταση με αεραγωγό στην πίσω πλευρά χωρίς άνοιγμα
συντήρησης αεραγωγού (Ανατρέξτε στην εικόνα 6c)
1 Χώρος συντήρησης
2 Σωλήνας αποστράγγισης
3 Θύρα καλωδίων τροφοδοσίας
4 Θύρα καλωδίων μετάδοσης
5 Έξοδος αποστράγγισης συντήρησης
6 Σωλήνας αερίου
7 Σωλήνας υγρού
Μοντέλο A (mm) B (mm)
15~32 550 588
40~50 700 738
63~80 1000 1038
100~125 1400 1438
1 Εσωτερική μονάδα
2 Σωλήνας
3 Βήμα ντιζών ανάρτησης (x4)
4 Απόσταση ντιζών ανάρτησης
1 Επιφάνεια οροφής
2 Άνοιγμα στην οροφή
3 Πάνελ πρόσβασης συντήρησης (προαιρετικό παρελκόμενο)
4 Φίλτρο αέρα
5 Αεραγωγός εισόδου αέρα
6 Άνοιγμα συντήρησης αεραγωγού
7 Αντικαθιστώμενη πλάκα
ΣΗΜΕΙΩΣΗ
Πριν από την εγκατάσταση της μονάδας (σε -περίπτωση
εγκατάστασης με αεραγωγό, αλλά χωρίς άνοιγμα
συντήρησης): αλλάξτε τη θέση των φίλτρων αέρα.
1 Αφαιρέστε τα φίλτρα αέρα από
την εξωτερική πλευρά της
μονάδας
2 Αφαιρέστε την
αντικαθιστώμενη πλάκα
3 Τοποθετήστε τα φίλτρα αέρα
στην εσωτερική πλευρά της
μονάδας
4 Τοποθετήστε ξανά την
αντικαθιστώμενη πλάκα
ΣΗΜΕΙΩΣΗ
Κατά την εγκατάσταση του αεραγωγού εισόδου αέρα,
επιλέξτε βίδες στερέωσης που προεξέχουν κατά 5 mm
το μέγιστο στο εσωτερικό της φλάντζας, προκειμένου
να προστατέψετε το φίλτρο αέρα από τυχόν ζημιά κατά
τη συντήρηση του φίλτρου.
1 Αεραγωγός εισόδου αέρα
2 Εσωτερικό της φλάντζας
3 Βίδα στερέωσης
1
2
4
3
12
3
≤5 mm
4P391823-1A.book Page 3 Thursday, January 22, 2015 10:27 AM
