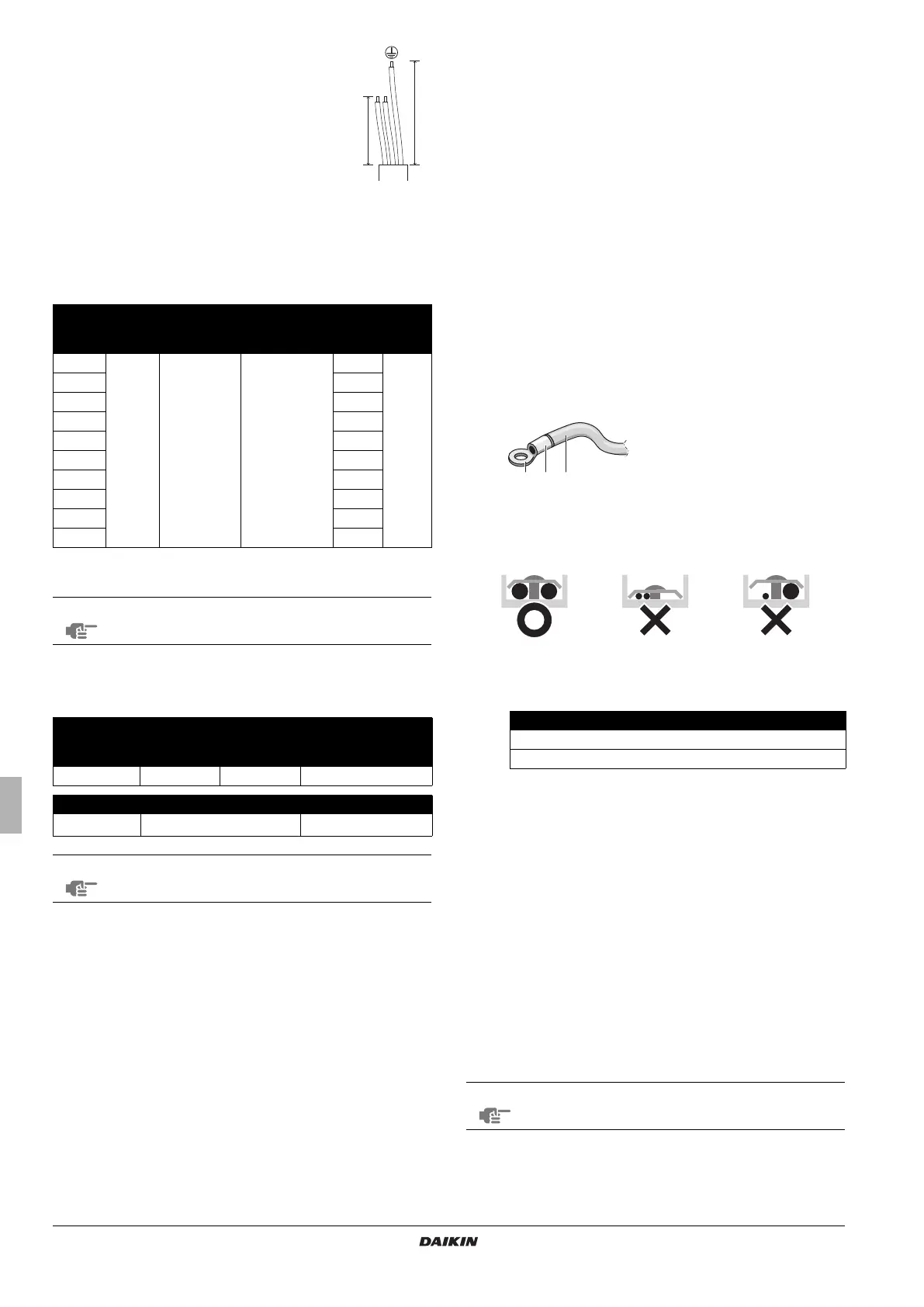

Zorg dat de aardkabel tussen de
trekontspanning en de klem langer is dan de
andere draden.
Zorg ervoor dat de vorm van de stroomkabel en
elke andere kabel eruit ziet zoals op deze
afbeelding wordt getoond, voordat deze in de
unit worden binnengegaan.
Alle kabels die de unit binnenkomen moeten
worden vastgemaakt met draadbinders
(accessoire).
Gebruike lange afdichting (accessoire) om de ingang van de
schakelkast te blokkeren zoals getoond in afbeelding 12.
Elektrische eigenschappen
MCA: min. circuit amp (A)
MFA: max. zekering amp (A)
Specificaties voor op locatie aanwezige zekeringen
en draden
Toegelaten lengte transmissiebedrading tussen binnen- en
buitenunits en tussen de binnenunit en de afstandsbediening is als
volgt:
1. Buitenunit - binnenunit: max. 1000 m (lengte complete
bedrading: 2000 m)
2. Binnenunit - afstandsbediening: max. 500 m
Voorbeeld bedrading en het instellen van
de afstandsbediening
De bedrading aansluiten
Verwijder het deksel van de schakelkast zoals getoond in
afbeelding 12 en maak de aansluitingen.
Voorzorgsmaatregelen
1. Houd onderstaande richtlijnen aan bij het aansluiten van
bedrading aan het aansluitingenbord van de elektrische
voeding.
• Gebruik een krimpachtige aansluitklem om de mof te isoleren
voor aansluiting op de klemmenstrook voor het bedraden van
de units. Volg onderstaande instructies, wanneer er geen
beschikbaar zijn.
• Sluit geen draden met een verschillende dikte aan op
dezelfde voedingsklem. (Loszittende aansluitingen kunnen
oververhitting veroorzaken.)
• Sluit draden met dezelfde dikte aan volgens de afbeelding.
Gebruik de voorgeschreven draad. Sluit de draad veilig aan op
de terminal. Schroef de draad vast zonder overdreven kracht
uit te oefenen op de terminal. Gebruik aanhaalmomenten
volgens onderstaande tabel.
• Zorg dat u geen draden beknelt bij het bevestigen van het
deksel van de stuurkast.
• Als alle bedrading is aangesloten, vul dan de gaten in de
bedradingsopeningen van de behuizing op met stopverf of
isolatiemateriaal (meegeleverd met de unit) om te
voorkomen dat klein ongedierte of vuil van buitenaf in de unit
terechtkomt en kortsluitingen in de stuurkast veroorzaakt.
2. Sluit geen draden met een verschillende dikte aan op dezelfde
aardingsklem. Een losse aansluiting kan de bescherming
verzwakken.
3. Afstandsbedieningskabels en verbindingsbekabeling tussen de
units moeten op een afstand van tenminste 50 mm van de
bedrading elektrische voeding geplaatst worden. Wanneer deze
richtlijn niet wordt opgevolgd, kan dit defecten veroorzaken als
gevolg van elektrische storing.
4. Voor de bedrading van de afstandsbediening, raadpleeg de
"Installatiehandleiding van de afstandsbediening" die is
meegeleverd met de afstandsbediening.
Model Hz Volt
Spannings-
bereik
Elektrische
voeding
MCA MFA
15
50/60 220-240/220 ±10%
0,4
16 A
20 0,4
25 0,4
32 0,4
40 0,8
50 0,8
63 0,9
80 1,0
100 1,5
125 2,0
OPMERKING
Raadpleeg voor meer informatie het hoofdstuk
"Elektrische gegevens" in de technische specificaties.
Bedrading voeding
Model
Lokale
zekeringen
Draad Maat
15~125 16 A H05VV-U3G Lokale voorschriften
Model Draad Maat
15~125 Ommantelde draad (2)
0,75–1,25 mm
2
OPMERKING
Voor informatie, zie "Voorbeeld bedrading" op
pagina 9.
A
B
A<B
LN
1 Deksel van schakelkast
2 Bedrading voor lage spanningen in de schakelkast
3 Bedrading voor hoge spanningen in de schakelkast
4 Bedradingsschema
5 Schakelkast
Aanhaalmoment (N•m)
Klemmenstrook voor afstandsbediening 0,79~0,97
Klemmenstrook voor voeding 1,18~1,44
OPMERKING
De klant kan de thermistor van de afstandsbediening
selecteren.
1 2 3
1 Ronde spanklem
2 Bevestig de isolatiemof
3 Bedrading
