Afvoerleidingen testen
Controleer nadat het leidingwerk is voltooid, of het afvoeren vlot
verloopt.
Voeg langzaam ongeveer 1 l water toe via de uitblaasopening.
Controleer op waterlekkages.
Methode om water toe te voegen. Zie afbeelding 8.
Voer eerst het elektrische bedradingswerk uit zoals voorgeschreven
in "Elektrische bedrading aanleggen" op pagina 7 en de instelling van
de afstandsbediening zoals uitgelegd in "Voorbeeld bedrading en het
instellen van de afstandsbediening" op pagina 8.
Indien het elektrisch bedradingswerk is voltooid
Controleer afvoerstroom tijdens het KOELEN, uitgelegd in "Proefdraaien"
op pagina 12.
Indien het elektrisch bedradingswerk niet is voltooid
Verwijder de het deksel van de schakelkast en sluit de enkelfasige
voeding en de afstandsbediening aan op de klemmen. (Raadpleeg
"Elektrische bedrading aanleggen" op pagina 7 voor het bevestigen/
losmaken van de schakelkast.) (Zie afbeelding 12 en afbeelding 14)
Druk vervolgens op de toets inspectie/testbedrijf op de
afstandsbediening. De unit zal de testfunctie starten. Druk op de toets
selectie bedrijfsmodus en selecteer de stand fan (ventilator) .
Druk daarna op de aan/uit-toets . De ventilator van de binnenunit en
de afvoerpomp zullen worden opgestart. Controleer of het water uit de
unit is afgevoerd. Druk op om terug naar de eerste modus te gaan.
Elektrische bedrading aanleggen
Algemene informatie
De bedrading ter plaatse en de montage van de componenten
moeten worden uitgevoerd door een erkend elektricien en in
overeenstemming zijn met de geldende Europese en nationale
reglementeringen.
Gebruik alleen koperdraad.
Volg het "Bedradingsschema" dat aan de unit is bevestigd om de
buitenunit, binnenunits en de afstandsbediening te bedraden.
Raadpleeg de "Montagehandleiding van de afstandsbediening"
voor bijzonderheden over het koppelen van de afstandsbediening.
Laat de aanleg van de elektrische bedrading uitsluitend door
erkende elektriciens uitvoeren.
Plaats de aardlekschakelaar en de zekering op de voedingslijn.
Een hoofdschakelaar of een andere manier om te onderbreken,
met een contactscheiding in alle polen, moet voorzien zijn in de
vaste bedrading in overeenstemming met de toepasselijke
lokale en nationale wetgeving.
Let erop dat de werking automatisch opnieuw start, als de
hoofdvoeding wordt uitgeschakeld en daarna weer wordt
ingeschakeld.
Raadpleeg de installatiehandleiding van de buitenunit voor
informatie over de draaddikte van de stroomkabel naar de
buitenunit, de capaciteit van de aardlekschakelaar en de
zekering, en instructies voor het aanleggen van de bedrading.
Vergeet niet om de airconditioner te aarden.
Sluit de aardleiding niet aan op:
- gasleidingen: dit leidt mogelijk tot ontploffingen of brand als
er gas lekt.
- aardingsleidingen van telefoons of bliksemafleiders: dit kan
een abnormaal hoog elektrisch potentieel in de aarding
veroorzaken tijdens onweer.
- waterleidingen: geen aardingseffect als harde vinylleidingen
worden gebruikt.
OPMERKING
De helling van de bevestigde afvoerslang dient
75 mm of minder te zijn, zodat de afvoermof
geen extra kracht dient te weerstaan.
Monteer ophangbeugels elke 1 tot 1,5 m om
een afwaartse helling van 1:100 te verzekeren.
Bij het bundelen van meerdere afvoerleidingen
moeten de leidingen worden geïnstalleerd,
zoals afgebeeld in afbeelding 11. Selecteer
samenlopende afvoerleidingen waarvan het
kaliber geschikt is voor de bedrijfscapaciteit
van de unit.
1 Samenlopende afvoerleidingen met
T-verbinding
1 Waterinlaat
2 Draagbare pomp
3 Afdekking van waterinlaat
4 Emmer (water toevoegen via waterinlaat)
5 Aflaatuitlaat voor onderhoud (met rubber aflaatplug)
6 Koelmiddelbuizen
Waarschuwing voor afvoermof
Verwijder de aflaatleidingplug niet. Er kan water lekken.
De aflaatuitlaat wordt alleen gebruik om water af te voeren
als de afvoerpomp niet wordt gebruikt of vóór onderhoud.
Plaats en verwijderd de aflaatplug voorzichtig. Te veel
kracht kan de afvoermof van de lekbak vervormen.

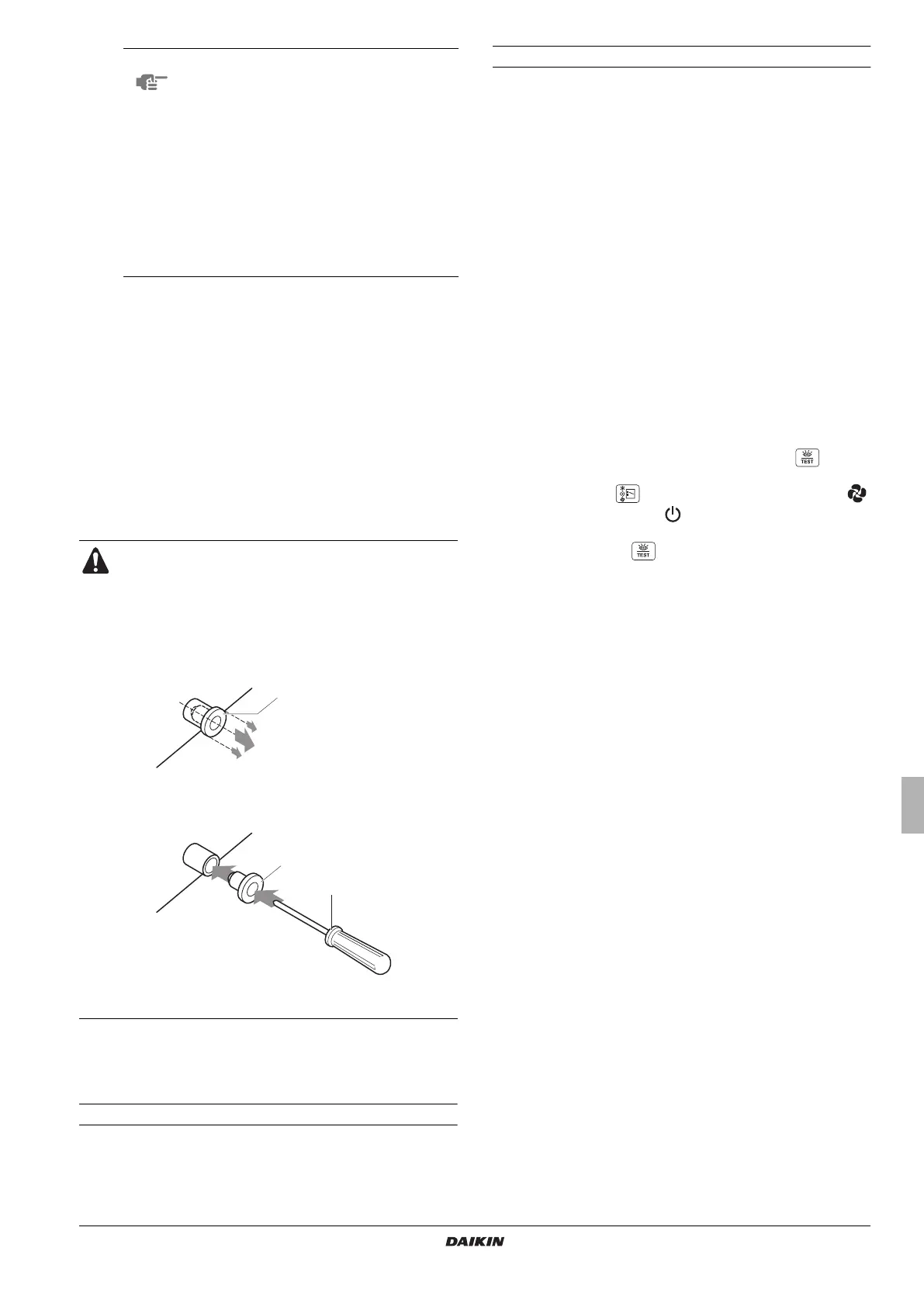

De plug uittrekken
Beweeg de plug niet op en neer
De plug induwen
Plaats de plug en duw ze met behulp van een
kruisschroevendraaier
1
1 Aflaatplug
1
2
1 Aflaatplug
2 Kruisschroevendraaier
1 Deksel van schakelkast
2 Opening transmissiebedrading
3 Opening bedrading elektrische voeding
4 Bedradingsschema
5 Schakelkast
6 Plastic klem
7 Bedrading voor afstandsbediening
8 Aansluitingenbord voor transmissiebedrading van de unit
9 Bedrading voeding
10 Printplaat 1 binnen
11 Aansluitingenbord elektrische voeding
12 Transmissiebedrading tussen units
13 Printplaat 2 binnen
14 Lange afdichting
15 Bedrading
