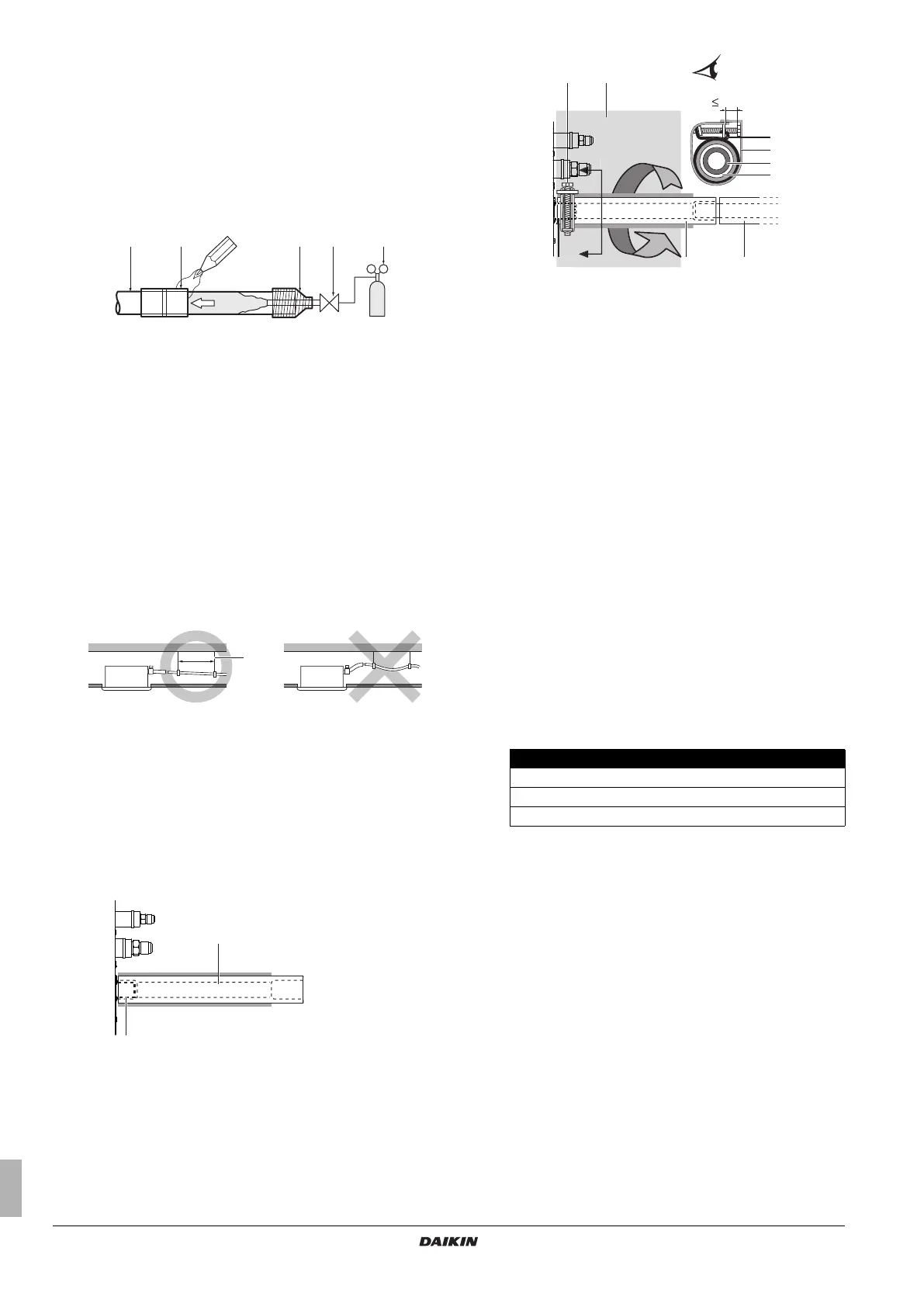

Lehimlemeyle ilgili uyarılar
Lehimleme sırasında nitrojen üfleme yapıldığından emin olun.
Nitrojen değişimini veya boruya nitrojen üfleme yapılmadan
gerçekleştirilen lehimleme çalışmalarında borular içerisinde
yüksek miktarda oksitli film meydana gelebilir ve bu da soğutucu
akışkan sistemindeki vanaları ve kompresörleri olumsuz
etkileyebilir ve normal çalışmalarını engelleyebilir.
Boruya nitrojen üflenerek lehimleme yapılırken, nitrojen mutlaka
bir basınç düşürme vanası yardımıyla 0,02 MPa değerine
(= cilde tutulduğunda belli belirsiz hissedilir) ayarlanmalıdır.
Drenaj borularının bağlanması
Drenaj borularının montajı
Drenaj borularını şekilde gösterildiği şekilde monte edin ve
yoğuşmaya karşı gerekli önlemleri alın. Doğru şekilde monte
edilmeyen borular, kaçaklara ve nihayetinde mobilyalarınızın ve
eşyalarınızın ıslanmasına neden olabilir.
Drenaj borularının döşenmesi.
- Boruları mümkün olduğunca kısa tutun ve borulara eğimi en
az 1/100 olacak şekilde aşağı doğru eğim verin, böylece boru
içerisinde hava ceplerinin oluşması engellenebilir.
- Boru boyutunu bağlanan borunun (25 mm nominal çapa ve
32 mm dış çapa sahip vinil borular) boyutuna eşit veya daha
geniş tutun.
- Ürünle verilen drenaj hortumunu drenaj girişine sonuna kadar
ittirin.
-Aşağıdaki
şekilde gösterildiği gibi, metal kelepçeyi vida başı
ile metal kelepçe parçası arasında 4 mm'den daha kısa bir
mesafe kalana kadar sıkın.
- Ürünle verilen geniş sızdırmazlık pedini metal kelepçe ve drenaj
hortumu üzerine sarın ve ardından kelepçelerle sabitleyin.
- Bina içindeki (sahada temin edilen) tüm drenaj borularını yalıtın.
- Drenaj hortumu bir eğim üzerine doğru şekilde döşenemiyorsa,
hortumu drenaj yükseltme hortumu (sahada temin edilir)
yardımıyla sabitleyin.
Drenaj borularının döşenmesi
(Bkz. Şekil 10)
1 Drenaj hortumunu drenaj yükseltme borularına bağlayın ve
ardından yalıtım gerçekleştirin.
2 Drenaj hortumunu iç ünite üzerindeki drenaj çıkışına bağlayın ve
ardından kelepçeyle sıkın.
Önlemler
- Drenaj yükseltme borularını 625 mm'den daha düşük bir
yüksekliğe monte edin.
- Drenaj yükseltme borularını cihazla dik açı yapacak ve
cihazla arasında en fazla 300 mm mesafe olacak şekilde
monte edin.
- Hava kabarcıklarını önlemek için, drenaj hortumunu düz veya
hafif yukarı eğimli (≤75 mm) monte edin.
- Bu üniteye monte edilen drenaj pompası yüksek kaldırma
tipindedir. Bu pompanın özelliği, pompa ne kadar yükseğe
monte edilirse, tahliye sesleri o kadar düşer. Bu nedenle,
drenaj pompasının 300 mm'ye monte edilmesi önerilir.
1 Soğutucu akışkan boruları
2 Lehimlenecek parça
3 Konik bağlantı
4 El vanası
5 Basınç düşürme vanası
6 Nitrojen
1 Askı demiri
1 Drenaj girişi (üniteye sabittir)
2 Drenaj hortumu (üniteyle birlikte verilir)
12 345
6
6
1-1.5 m
1
2
1
1 Drenaj girişi (üniteye sabittir)
2 Drenaj hortumu (üniteyle birlikte verilir)
3 Metal kelepçe (üniteyle birlikte verilir)
4 Geniş sızdırmazlık pedi (üniteyle birlikte verilir)
5 Drenaj borusu (sahada tedarik edilir)
1 Tavan
2 Askı kelepçesi
3 Ayarlanabilir aralık
4 Drenaj yükseltme borusu
5 Drenaj hortumu (üniteyle birlikte verilir)
6 Metal kelepçe (üniteyle birlikte verilir)
Kurulum A (mm)
Arkadan emiş kurulumu 231
Kanvas kanal takılırsa 350-530
Doğrudan hava giriş paneli takılırsa 231
5
2
3 4
4 mm
3
4
2
A
A'
A-A'
1
1
