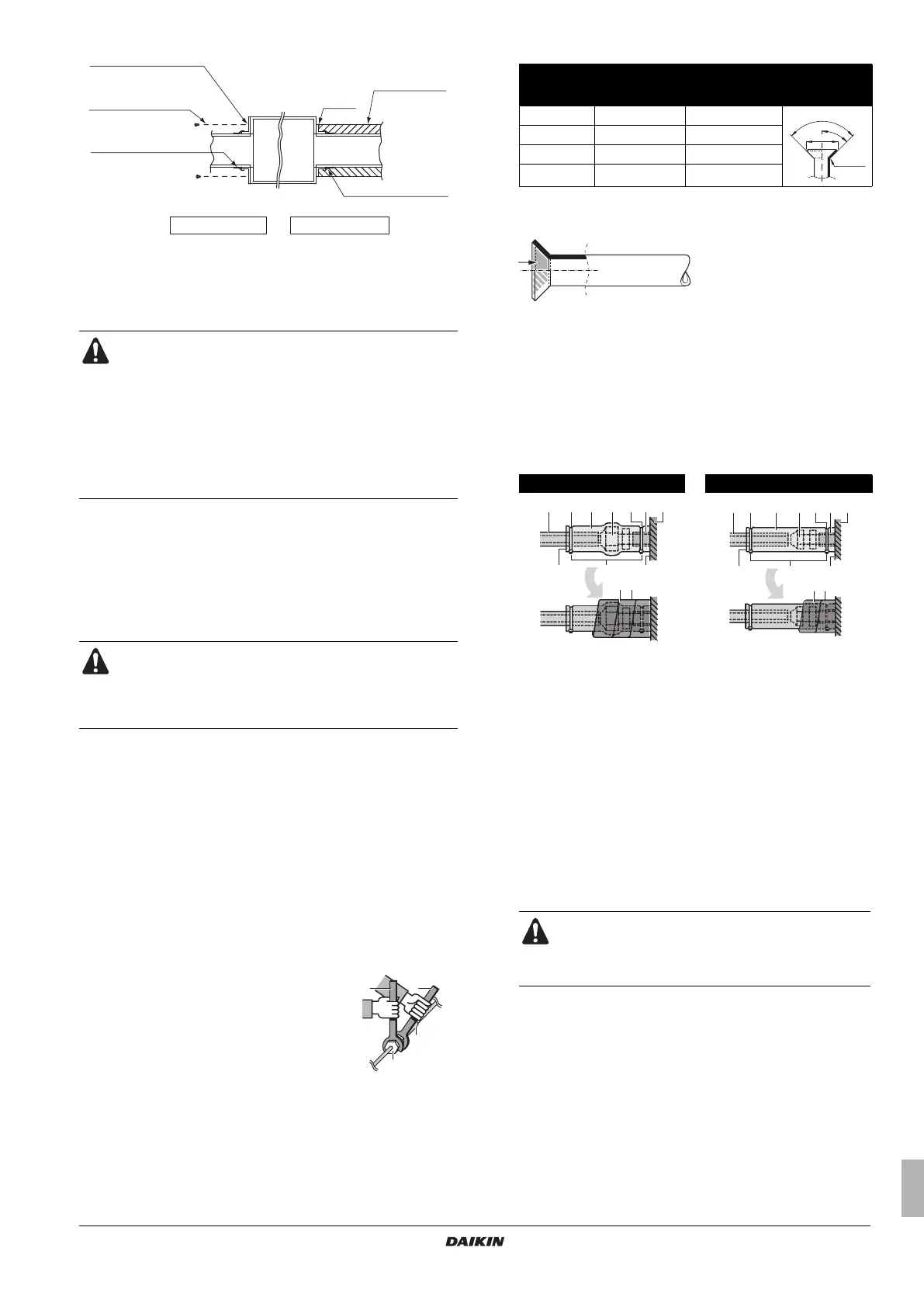

4
Hava çıkışı tarafı
- Kanalı, dış taraftaki flanşın içindeki havaya göre bağlayın.
-Çıkış tarafı flanşını ve kanal bağlantı alanını alüminyum
bantla veya hava kaçağını önleyebilecek başka bir
malzemeyle sarın.
Soğutucu akışkan borularının bağlantısı
Dış ünitenin soğutucu akışkan borularının bağlantısı için, dış üniteyle
birlikte verilen montaj kılavuzuna bakın.
Tüplerin bağlantısını yapmadan önce, kullanılan soğutucu akışkan
tipini kontrol edin.
Kullanılan soğutucu akışkan tipine uygun bir boru kesici ve
genişletme kullanın.
Boruya toz, nem veya başka yabancı madde girmesini önlemek
için borunun ucunu sıkarak veya bantla kapatın.
Bakır alaşım dikişsiz boru kullanın (ISO 1337).
Dış üniteye soğutucu dolmuştur.
Su sızıntılarını önlemek için, hem·gaz borular
ı, hem de sıvı
boruları tarafında ısı yalıtımı çalışmasını eksiksiz tamamlayın.
Bir ısı pompası kullanılırken, gaz borusu sıcaklığı yaklaşık
120°C'ye kadar ulaşabilir, bu nedenle yeterince dirençli yalıtım
kullanın.
Borulara üniteye bağlarken/üniteden ayırırken, bir lokma
takımıyla tork anahtarını birlikte kullandığınızdan emin olun.
Soğutucu akışkan devresine belirtilen soğutucu akışkan dışında
hava vb. gibi hiçbir şeyin girmemesine dikkat edin.
Sırlı malzemeleri yalnızca konik bağlantılar için kullanın.
Konik somun boşlukları ve uygun sıkma torku için Tablo 1'e
bakın. (Aşırı sıkılması, koniğe zarar verebilir ve kaçaklara neden
olabilir.)
Tablo 1
Havşa somununu takarken, havşanın iç yüzeyine eter yağı veya
ester yağı sürün ve iyice sıkmadan önce 3 veya 4 tur elle sıkın.
Çalışma sırasında soğutucu gaz kaçağı meydana gelirse, ortamı
havalandırın. Ateşe maruz bırakılması durumunda, soğutucu
gazından toksik bir gaz çıkar.
Soğutucu gazı kaçağı olmadığından emin olun. İç ortama sızan
ve ısıtıcı, fırın vb. gibi alanlarda alevlere maruz kalan soğutucu
gazından toksik gazlar çıkabilir.
Son olarak, aşağıdaki şekillerde gösterildiği gibi yalıtım
uygulayın.
Boru yalıtım prosedürü
-Yoğuşma oluşumunu önlemek için kanalın yalıtımını
sağladığınızdan emin olun. (Malzeme: cam yünü veya
polietilen köpük, 25 mm kalınlığında)
-Ahşap binalarda metal kanalları ağ veya çit şeklindeki
metal ızgaralardan veya metal levhalardan geçirirken
kanal ile duvar arasında elektrik yalıtımı sağlayın.
-Müşterinize sahada satın alınan parçaların (hava
filtresi, ızgara (hem hava çıkışı, hem emiş ızgarası) vb.)
parçaların bakımının nasıl yapılacağını
aç
ıkladığınızdan emin olun.
Montaj işlemi lisanslı bir soğutucu akışkan teknisyeni
tarafından yapılmalı ve malzeme ve montaj seçimleri
mutlaka ilgili ulusal ve uluslararası yönetmeliklere uygun
olmalıdır. Avrupa'da EN378 sayılı standart dikkate
alınmalıdır.
1 Tork anahtarı
2 Somun anahtarı
3 Boru birleşimi
4 Konik somun
Hava çıkışı tarafı
Hava girişi tarafı
Ana ünite
Alüminyum bant
Alüminyum bant
Flanş
Flanş
(Sahada temin edilir)
(Sahada temin edilir)
(Sahada temin
edilir)
(Sahada temin edilir)
(aksesuar)
Bağlantı vidası (7)
Yalıtım
malzemesi
12
4
3
Boru
göstergesi
(mm)
Sıkma torku
(N•m)
Konik boyut A
(mm)
Konik şekli
Ø6,4 15~17 8,7~9,1
Ø9,5 33~39 12,8~13,2
Ø12,7 50~60 16,2~16,6
Ø15,9 63~75 19,3~19,7
Gaz boruları Sıvı boruları
1 Boru yalıtım malzemesi (sahada temin edilir)
2 Konik somun bağlantısı
3 Bağlantı yalıtımı (üniteyle birlikte verilir)
4 Boru yalıtım malzemesi (ana ünite)
5 Ana ünite
6 Kablo bağı (sahada tedarik edilir)
7
Gaz boruları için ortam 1 sızdırmazlık pedi (üniteyle birlikte verilir)
Sıvı boruları için ortam 2 sızdırmazlık pedi (üniteyle birlikte verilir)
A Dikişler yukarı gelir
B Tabana sabitleyin
C Boru yalıtım malzemesi dışındaki parçayı sıkın.
D Ünitenin tabanından konik somun bağlantısının üzerine
kadar sarın.
Yerel yalıtım için, yerel boruların ünite içerisindeki
boru bağlantılarına kadar yalıtıldığından emin olun.
Açıkta kalan borular yoğuşmaya veya dokunulması
durumunda yanıklara neden olabilir.
R=0,4~0,8
45°
±2
90°
±2
A
AB
D
C
7
1234566
ABC
1234566
D7
4P391823-1A.book Page 4 Thursday, January 22, 2015 10:27 AM
