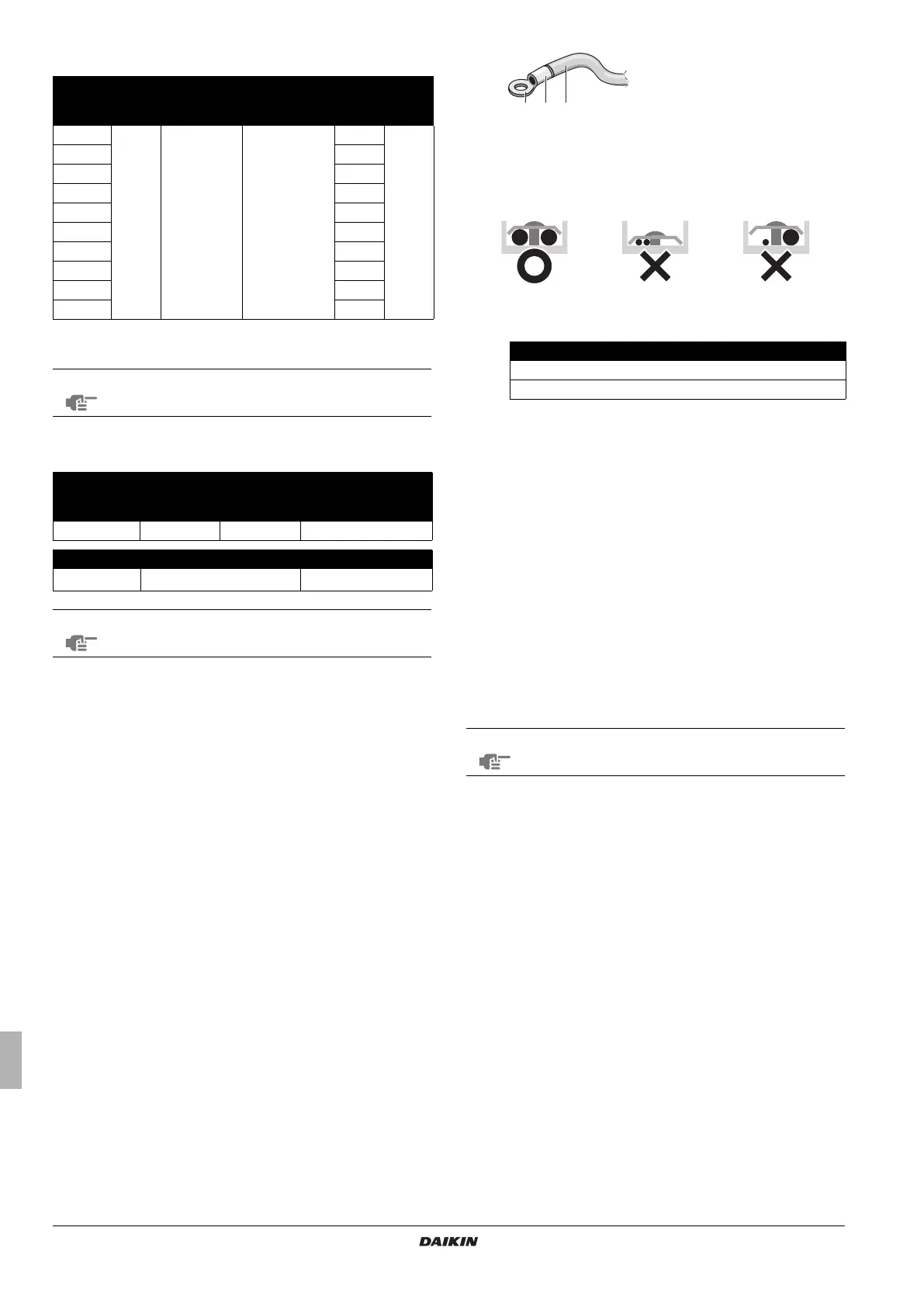

8
Características elétricas
MCA: Amperes mínimos do circuito (A)
MFA: Amperes máximos do fusível (A)
Especificações para os fusíveis e fios fornecidos localmente
O comprimento permitido das ligações elétricas de transmissão entre
as unidades de interior e de exterior, e entre a unidade de interior
e o controlo remoto, é o seguinte:
1. Unidade de exterior - unidade de interior: máx. 1000 m
(comprimento total das ligações elétricas: 2000 m)
2. Unidade de interior - controlo remoto: máx. 500 m
Exemplo de ligações elétricas e como
regular o controlo remoto
Como estabelecer as ligações elétricas
Retire a tampa da caixa de distribuição, conforme ilustrado na
figura 12 e faça as ligações.
Cuidados
1. Observe as notas mencionadas abaixo quando for conetar
a fiação ao bloco de terminais de alimentação.
• Utilize um terminal de engaste da manga de isolamento para
ligação à placa de bornes para ligar as unidades. Quando
nenhum estiver disponível, siga as instruções abaixo
apresentadas.
• Não ligue cabos de bitolas diferentes para o mesmo terminal
de força. (Se a ligação estiver solta, pode ocorrer
o sobreaquecimento.)
• Quando ligar fios do mesmo calibre, ligue-os de acordo com
a figura abaixo apresentada.
Utilize o fio elétrico especificado. Ligue bem o fio ao terminal.
Prenda o fio sem aplicar força excessiva ao terminal. Utilize
binários de acordo com a tabela abaixo apresentada.
• Quando fixar a tampa do quadro elétrico, certifique-se de
que os fios não ficam presos.
• Depois de todas as ligações elétricas estarem estabelecidas,
elimine quaisquer folgas nos orifícios das ligações elétricas
da caixa com massa ou material de isolamento
(fornecimento local), de modo a evitar a entrada de animais
pequenos ou sujidade na unidade a partir do exterior,
provocando curtos-circuitos no quadro elétrico.
2. Não ligue os fios de secções diferentes ao mesmo terminal de
ligação à terra. Se a ligação estiver solta, pode deteriorar
a proteção.
3. Os cabos do controlo remoto que ligam as unidades devem
estar a uma distância de, pelo menos, 50 mm das ligações
elétricas da fonte de alimentação. Não seguir estas
recomendações pode resultar em problemas de funcionamento
devido a interferências elétricas.
4. Para obter mais informações sobre as ligações elétricas do
controlo remoto, consulte o "Manual de instalação do controlo
remoto" fornecido com o mesmo.
5. Nunca estabeleça as ligações elétricas da fonte de alimentação
com a placa de terminais das ligações elétricas de transmissão.
Este erro pode danificar todo o sistema.
6.
Utilize apenas os fios especificados e ligue firmemente os fios aos
terminais. Tenha cuidado para que os fios não exerçam pressão
externa nos terminais. Mantenha as ligações elétricas organizadas
para não causar obstruções a outros equipamentos, por exemplo,
ao abrir a tampa da caixa de distribuição. Certifique-se de que a
tampa fecha corretamente. As ligações incompletas podem
provocar o sobreaquecimento e, na pior das hipóteses, choques
elétricos ou incêndios.
Mantenha a corrente total das ligações elétricas cruzadas entre as
unidades de interior abaixo de 12 A. Ramifique a linha no exterior da
placa de terminais da unidade, de acordo com as normas relativas a
equipamento elétrico, quando utilizar duas ligações elétricas de
alimentação de calibre superior a 2 mm
2
(Ø1,6).
A ramificação tem de ser revestida de modo a proporcionar um grau
de isolamento igual ou maior às próprias ligações elétricas da fonte
de alimentação.
Modelo Hz Volts
Gama de
tensões
Fonte de
alimentação
MCA MFA
15
50/60 220-240/220 ±10%
0,4
16 A
20 0,4
25 0,4
32 0,4
40 0,8
50 0,8
63 0,9
80 1,0
100 1,5
125 2,0
NOTA
Para obter detalhes, consulte "Dados elétricos"
no livro de dados técnicos.
Ligações elétricas da fonte de alimentação
Modelo
Fusíveis
locais
Cabo Bitola
15~125 16 A H05VV-U3G Códigos locais
Modelo Cabo Bitola
15~125 Fios isolados (2)
0,75-1,25 mm
2
NOTA
Para obter mais informações, consulte "Exemplo de
ligações elétricas" na página 9.
1 Tampa da caixa de distribuição
2 Entrada de ligações elétricas de baixa tensão da caixa
de distribuição
3 Entrada de ligações elétricas de alta tensão da caixa
de distribuição
4 Esquema elétrico
5 Caixa de distribuição
Binário de aperto (N•m)
Placa de bornes para o controlo remoto 0,79~0,97
Placa de bornes para a fonte de alimentação 1,18~1,44
NOTA
O cliente pode selecionar o termístor do controlo
remoto.
1 2 3
1 Terminal de engaste
2 Fixar a manga de isolamento
3 Ligações elétricas
4P391823-1A.book Page 8 Thursday, January 22, 2015 10:27 AM
