7
Efetue primeiro a instalação elétrica, conforme indicado em
"Trabalhos de instalação elétrica" na página 7 e regule o controlo
remoto conforme explicado em "Exemplo de ligações elétricas e
como regular o controlo remoto" na página 8.
Quando o trabalho de instalação elétrica está terminado
Verifique o fluxo de drenagem durante o funcionamento de
ARREFECIMENTO, explicado em "Teste de funcionamento" na
página 11.
Quando o trabalho de instalação elétrica não está terminado
Remova a tampa da caixa de distribuição e ligue a fonte de
alimentação de fase única e o controlo remoto aos terminais.
(Consulte "Trabalhos de instalação elétrica" na página 7 para
instalação/desinstalação da caixa de distribuição.) (Consulte
figura 12 e figura 14)
Em seguida, prima o botão de inspeção/teste de funcionamento
no controlo remoto. A unidade irá ativar o modo de teste de
funcionamento. Prima o botão seletor do modo de funcionamento
até selecionar operação de ventilação . Em seguida, prima o botão
ligar/desligar . A ventoinha da unidade de interior e a bomba de
drenagem iniciarão. Verifique se a água foi frenada da unidade.
Carregue em para voltar ao primeiro modo.
Trabalhos de instalação elétrica
Instruções gerais
Toda a cablagem de ligação à rede e respetivos componentes
devem ser instalados por um eletricista qualificado e satisfazer
os regulamentos europeus e nacionais relevantes.
Use apenas cabos de cobre.
Siga o "Diagrama de ligações elétricas" instalado no corpo da
unidade para ligar a unidade de exterior, as unidades de interior
e o controlo remoto. Para obter mais informações sobre como
ligar o controlo remoto, consulte o "Manual de instalação do
controlo remoto".
Todos os circuitos elétricos deverão ser executados por um
eletricista autorizado.
Prenda o disjuntor contra fugas para a terra e um fusível à linha
da fonte de alimentação.
É essencial incluir nas ligações elétricas fixas um interruptor
geral (ou outra forma de interrupção do circuito), com quebra de
contacto em todos os polos, em conformidade com os
regulamentos locais e legislação nacional aplicável.
Tenha em atenção que a operação irá reiniciar automaticamente
se a fonte de alimentação principal for desligada e, em seguida,
novamente ligada.
Consulte o manual de instalação fornecido com a unidade de
exterior para obter mais informações sobre o tamanho do fio
elétrico da fonte de alimentação ligado à unidade de exterior,
a capacidade do fusível e do disjuntor diferencial e as instruções
das ligações elétricas.
Ligue o ar condicionado à terra.
Não ligue o fio de terra a:
- tubos de gás: poderá provocar explosões ou incêndios se
existirem fugas de gás.
- fios de terra de telefones ou para-raios: poderá originar um
potencial elétrico demasiado elevado na ligação à terra
durante trovoadas.
- tubagens de água: não existe qualquer efeito de ligação
à terra se for utilizada uma tubagem de vinil rígida.
Certifique-se de que o fio de ligação à terra
entre o alívio de tensão e o terminal é mais
comprido do que outros cabos.
Certifique-se de que o formato do cabo da fonte
de alimentação e de quaisquer outros cabos,
antes de serem introduzidos na unidade, está
em conformidade com o apresentado na figura.
Todos os cabos que entram na unidade devem
ser fixados por braçadeiras de cabos
(acessório).
Utilize vedante longo (acessório) para bloquear a entrada da
caixa de distribuição, conforme apresentado em figura 12.

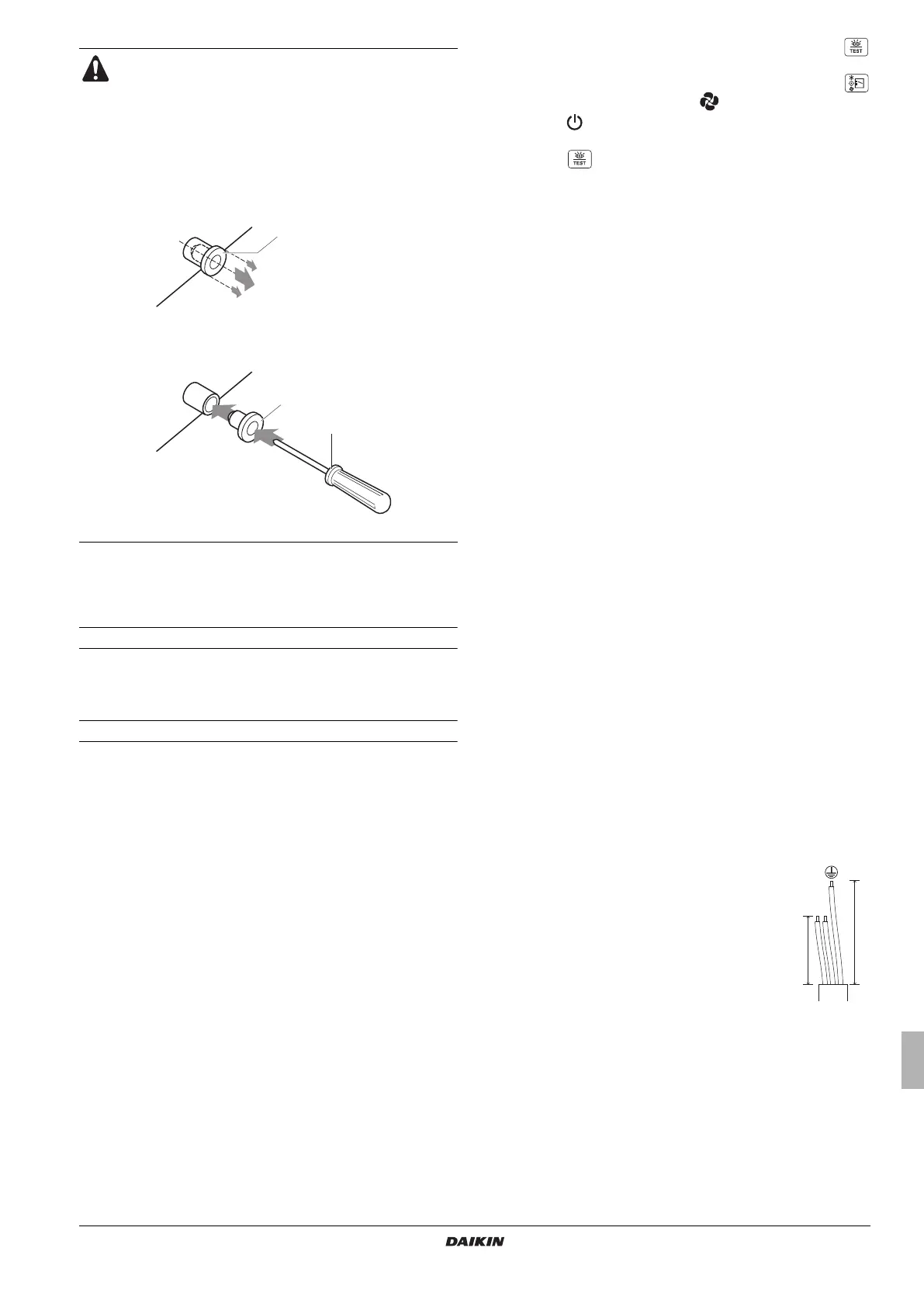

Cuidados com o bocal de drenagem
Não remova o bujão do tubo de drenagem. Poderá haver
fugas de água.
A saída de drenagem apenas é utilizada para descarregar
água se a bomba de drenagem não for utilizada ou antes
da manutenção. Vá puxando suavemente o bujão para
a dentro e para fora. A força excessiva pode deformar
o bocal de drenagem do depósito de drenagem.
Puxar o bujão para fora
Não agite o bujão para cima e apara baixo
Empurrar o bujão para dentro
Coloque o bujão e empurre-o com uma chave de estrela
1 Tampa da caixa de distribuição
2 Orifício de ligações elétricas de transmissão
3 Orifício de ligações elétricas da fonte de alimentação
4 Esquema elétrico
5 Caixa de distribuição
6 Braçadeira de plástico
7 Fios do controlador remoto
8 Placa de terminais das ligações elétricas de transmissão da
unidade
9 Ligações elétricas da fonte de alimentação
10 Placa de circuitos impressos interior 1
11 Placa de terminais da fonte de alimentação
12 Ligações elétricas de transmissão entre unidades
13 Placa de circuitos impressos interior 2
14 Vedante longo
15 Ligações elétricas
1
1 Tubagem de drenagem
1
2
1 Tubagem de drenagem
2 Chave de estrela
A
B
A<B
LN
4P391823-1A.book Page 7 Thursday, January 22, 2015 10:27 AM
