5Curtis Instruments enGage
®
VI Manual

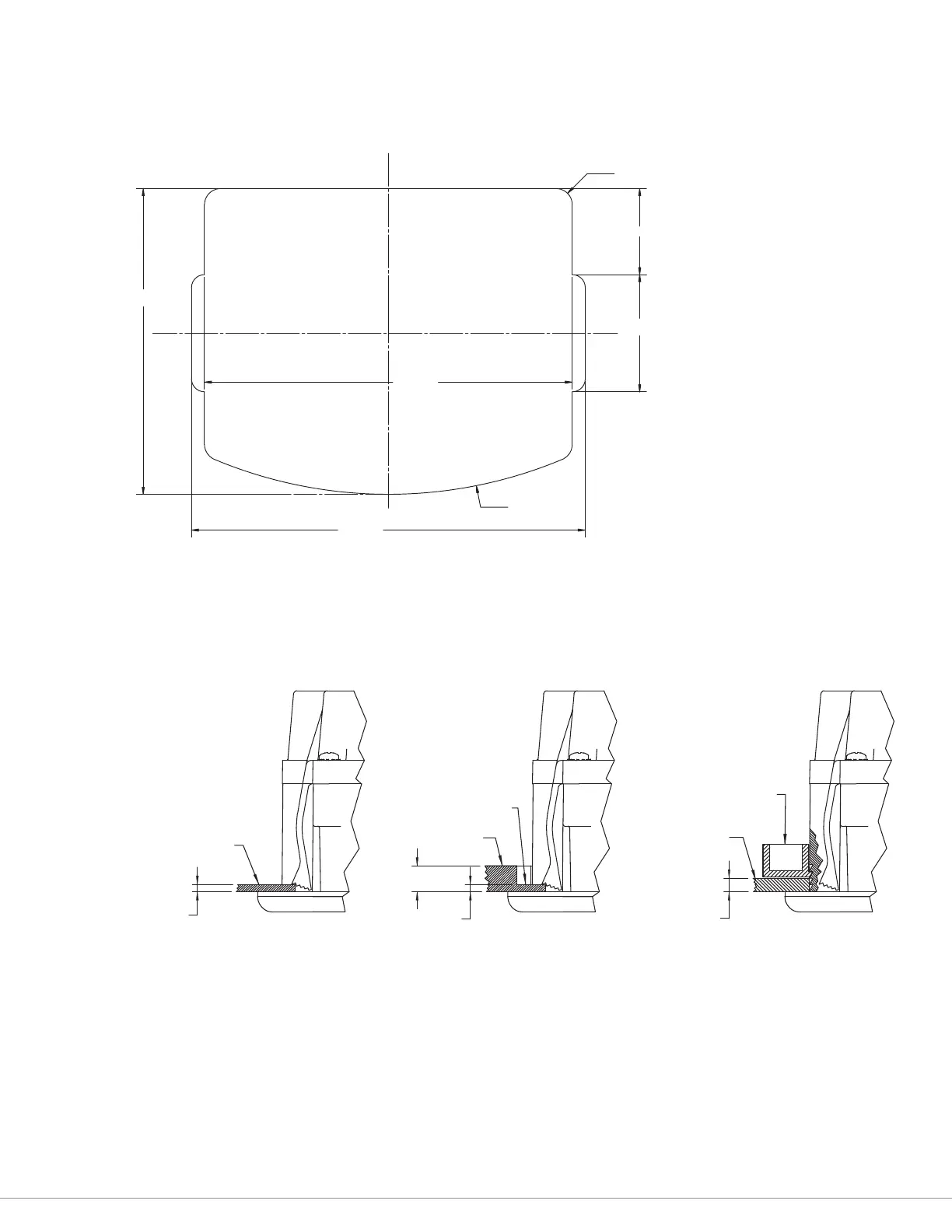

Panel Cutout Detail
114.5
+0.5
0.0
123.0
+0.5
0.0
36.8
+0.5
0.0
27.0±0.5
R5.0
-
0.0
0.5
TYP.
R140.2
+1.0
0.0
95.5
+0.5
0.0
Panel
0.8−2.5mm
2.0−2.5mm 2.0−8.0mm
>2.5mm
FIGURE 1 FIGURE 2 FIGURE 3
Panel
Panel
Optional Undercut
Optional Mounting
Bracket 17686370
Mounting Options
NOTE: Mounting bracket 17686370 can be used for panel thicknesses 2.0–8.0mm. Mounting bracket is
designed for one installation only. Destruction of mounting bracket may occur if attempted to remove.
