25 • DIN-GWDL and DIN-GWDL-SPLTR Product Manual — Doc. 9096C

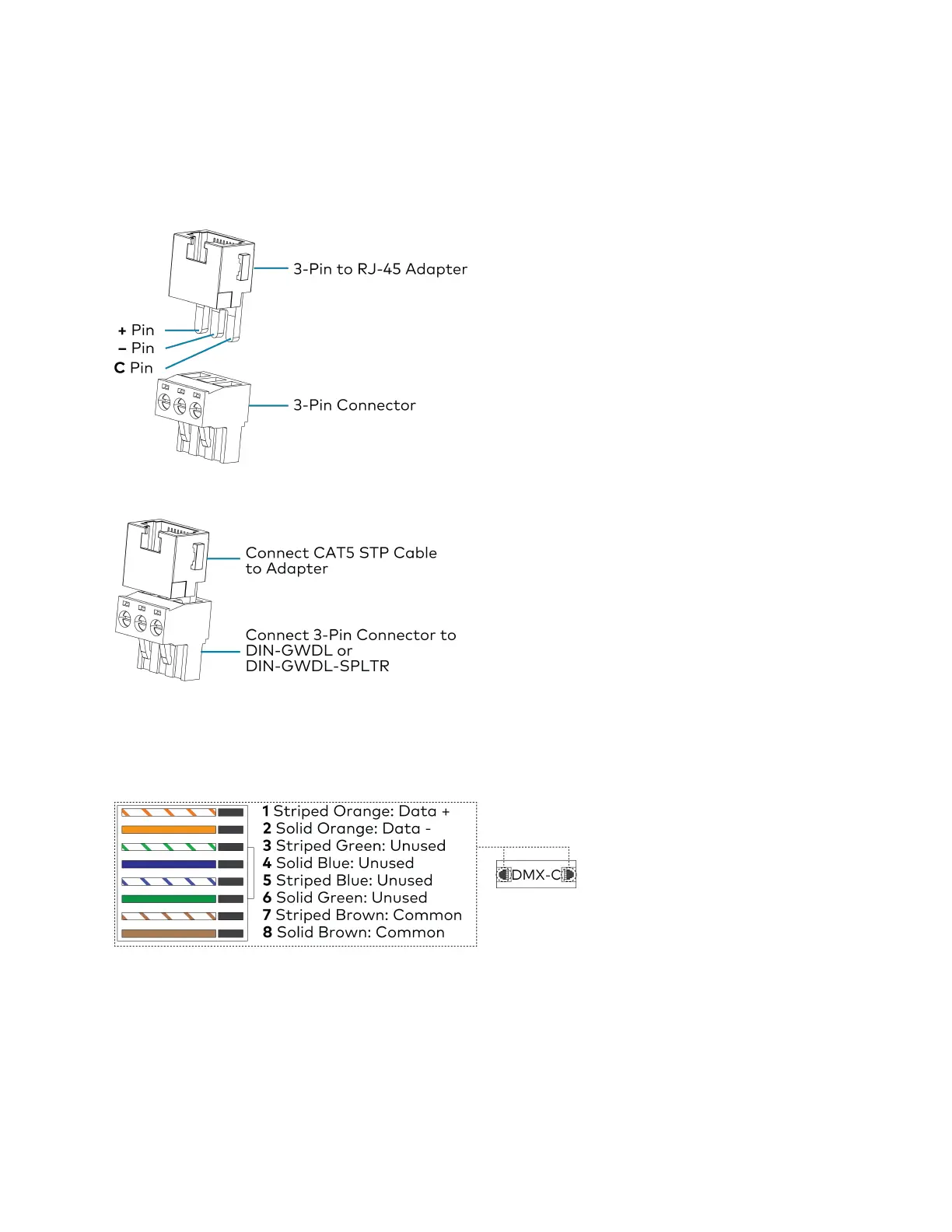

RJ-45 to 3-Pin Adapter
Use the RJ-45 to 3-pin adapter to connect the CAT5 STP cable to the DIN-GWDL and DIN-
GWDL-SPLTR.
Adapter 3-Pin Pinout
Adapter Connections
RJ-45 Pinout for DMX-C
Use the pinout shown below when terminating CAT5 STP cable.
RJ-45 Pinout for DMX-C Connections and RJ-45 Adapters
