PLPL

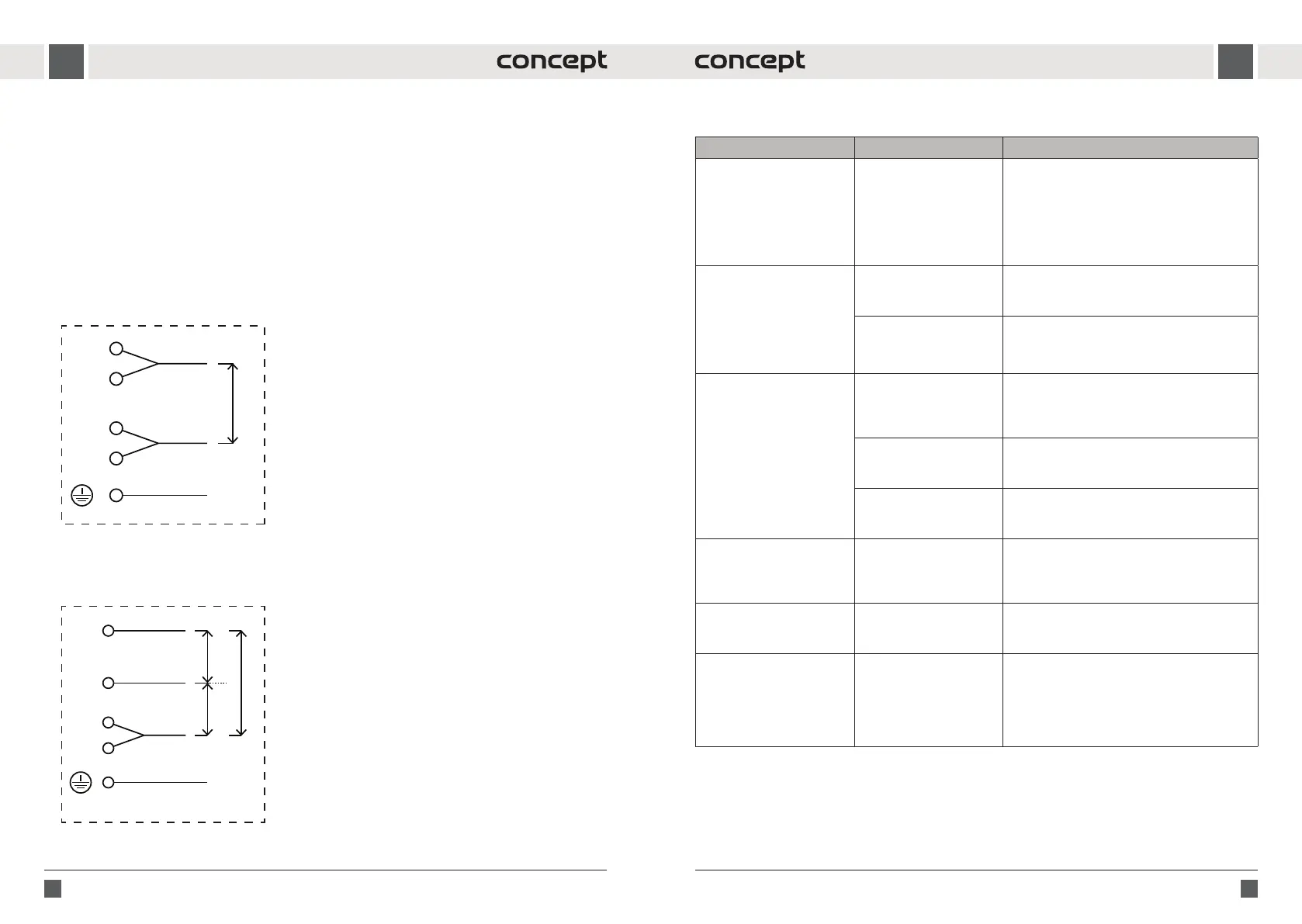

Połączenia listwy zaciskowej urządzenia
• Płyta grzejna jest już fabrycznie wyposażona w przewód zasilający. W przypadku uszkodzenia przewodu
zasilającego powodującego konieczność jego wymiany, na Rys. 9 lub na Rys. 10 są pokazane połączenia listwy
zaciskowej.
• Przewód zasilający należy wymienić na przewód tego samego typu, oodpowiednim przekroju przewodów.
• Wcelu podłączenia nowego przewodu zasilającego do listwy zaciskowej należy zabezpieczyć przewód przed
wyrwaniem zlistwy zaciskowej.
• W celu zainstalowania urządzenia w wycięciu w blacie i następnego podłączenia do sieci elektrycznej należy
postępować wtaki sam sposób, jak opisano wyżej.
Jednofazowe połączenie listwy zaciskowej płyty grzejnej za pomocą 3-żyłowego przewodu zasilającego
(230 V)
Do podłączenia należy użyć kabla ominimalnym przekroju przewodów 4 mm
2
.
Dwufazowe połączenie listwy zaciskowej płyty grzejnej za pomocą 4-żyłowego przewodu zasilającego
(400V)
Do podłączenia należy użyć kabla ominimalnym przekroju przewodów 2,5 mm
2
.
Rys. 9
L1
L2
N1
N2
Brązowy
220 - 240V 380 - 415V
220 - 240V
Czarny
PE
Zielono -
Żółty
PE
Zielono -
Żółty
Niebieski
Szary
L1
L2
N1
N2
220 - 240V
Niebieski
Szary
Brązowy
Czarny
Rys. 10
L1
L2
N1
N2
Brązowy
220 - 240V 380 - 415V
220 - 240V
Czarny
PE
Zielono -
Żółty
PE
Zielono -
Żółty
Niebieski
Szary
L1
L2
N1
N2
220 - 240V
Niebieski
Szary
Brązowy
Czarny
ROZWIĄZYWANIE PROBLEMÓW
Opis usterki Możliwa przyczyna Rozwiązanie
Po włączeniu płyty
grzejnej reaguje system
zabezpieczenia instalacji
elektrycznej domu.
Obciążenie prądowe
jest za duże dla instalacji
elektrycznej domu.
Należy sprawdzić, czy pobór mocy przez
wszystkie włączone urządzenia nie przekracza
maksymalnego obciążenia instalacji elektrycznej
domu. Należy sprawdzić, czy parametry
podłączanego napięcia izabezpieczenia
nadmiarowo-prądowego są zgodne zwartościami
podanymi na tabliczce znamionowej urządzenia.
Po naciśnięciu przycisku
do włączenia/wyłączenia
płyty grzejnej, płyta
grzejna się włączy, ale nie
działa wyświetlacz przy
poszczególnych polach
grzejnych .
Awaria układu
elektronicznego zasilania
Konieczna wymiana układu elektronicznego
zasilania. Należy skontaktować się
zautoryzowanym centrum serwisowym.
Awaria elektronicznego
układu sterowania.
Konieczna wymiana elektronicznego
układu sterowania. Należy skontaktować się
zautoryzowanym centrum serwisowym.
Po ustawieniu stopnia mocy
pola grzejnego, pole grzejne
nie ogrzewa.
Przegrzanie pola grzejnego.
Temperatura pola grzejnego jest za wysoka.
Należy sprawdzić, czy działa wentylator chłodzący
umieszczony wdolnej części płyty grzejnej. Jeżeli
wentylator działa, należy zwrócić się do serwisu.
Awaria wentylatora
chłodzącego.
Konieczna wymiana wentylatora chłodzącego.
Należy skontaktować się zautoryzowanym
centrum serwisowym.
Awaria układu
elektronicznego zasilania.
Konieczna wymiana układu elektronicznego
zasilania. Należy skontaktować się
zautoryzowanym centrum serwisowym.
Pole grzejne ogrzewa, ale
wyświetlacz nie działa.
Awaria elektronicznego
układu sterowania, albo
układu elektronicznego
zasilania.
Należy ponownie nacisnąć przyciski do włączenia
iwyłączenia płyty grzejnej, ijeszcze raz wykonać
ustawienia poszczególnych pól grzejnych.
Płyta grzejna wyłącza się
wtrakcie gotowania
Nastąpiło przypadkowe
naciśnięcie przycisku do
włączenia/wyłączenia.
Należy ponownie nacisnąć przyciski do włączenia
iwyłączenia płyty grzejnej, ijeszcze raz wykonać
ustawienia poszczególnych pól grzejnych.
Pęknięcia lub szczeliny na
płycie szklano-ceramicznej.
Na płytę grzejną upadło
naczynie, powodując
uszkodzenie szklano-
ceramicznej płyty grzejnej.
Należy natychmiast wyłączyć płytę grzejną
naciśnięciem przycisku do włączenia/wyłączenia
albo odpowiednim wyłącznikiem instalacyjnym,
oraz odłączyć płytę grzejną od sieci elektrycznej.
Należy skontaktować się zautoryzowanym
centrum serwisowym.
