PLPL
INSTALACJA URZĄDZENIA
• Uszkodzenia spowodowane nieprawidłową instalacją nie są objęte gwarancją.
• Odpowiedzialność za instalację urządzenia ponosi kupujący, anie producent.
• Producent nie ponosi żadnej odpowiedzialności za szkody wyrządzone osobom lub zwierzętom ani za uszkodzenie
rzeczy wynikające znieprawidłowej instalacji.
• Aby zapewnić prawidłowe działanie urządzenia, należy umieścić go wodpowiednim meblu.
• Urządzenie jest przeznaczone do zainstalowania wtypowej zabudowie kuchennej przeznaczonej do urządzeń
zabudowywanych albo wodpowiednio dostosowanych meblach owymiarach pokazanych na Rys. 5.
• Mebel kuchenny musi być wykonany z odpornych termicznie materiałów wytrzymujących temperatury co
najmniej do 120°C. Materiały i zastosowane kleje muszą być odporne na ogrzewanie się urządzenia, zgodnie
znormą ČSNEN60335-2-6. Materiały ikleje niespełniające wymagań powyższej normy mogą ulec odkształceniu
lub odklejeniu.
480
560
min. 50
min. 50
min. 50

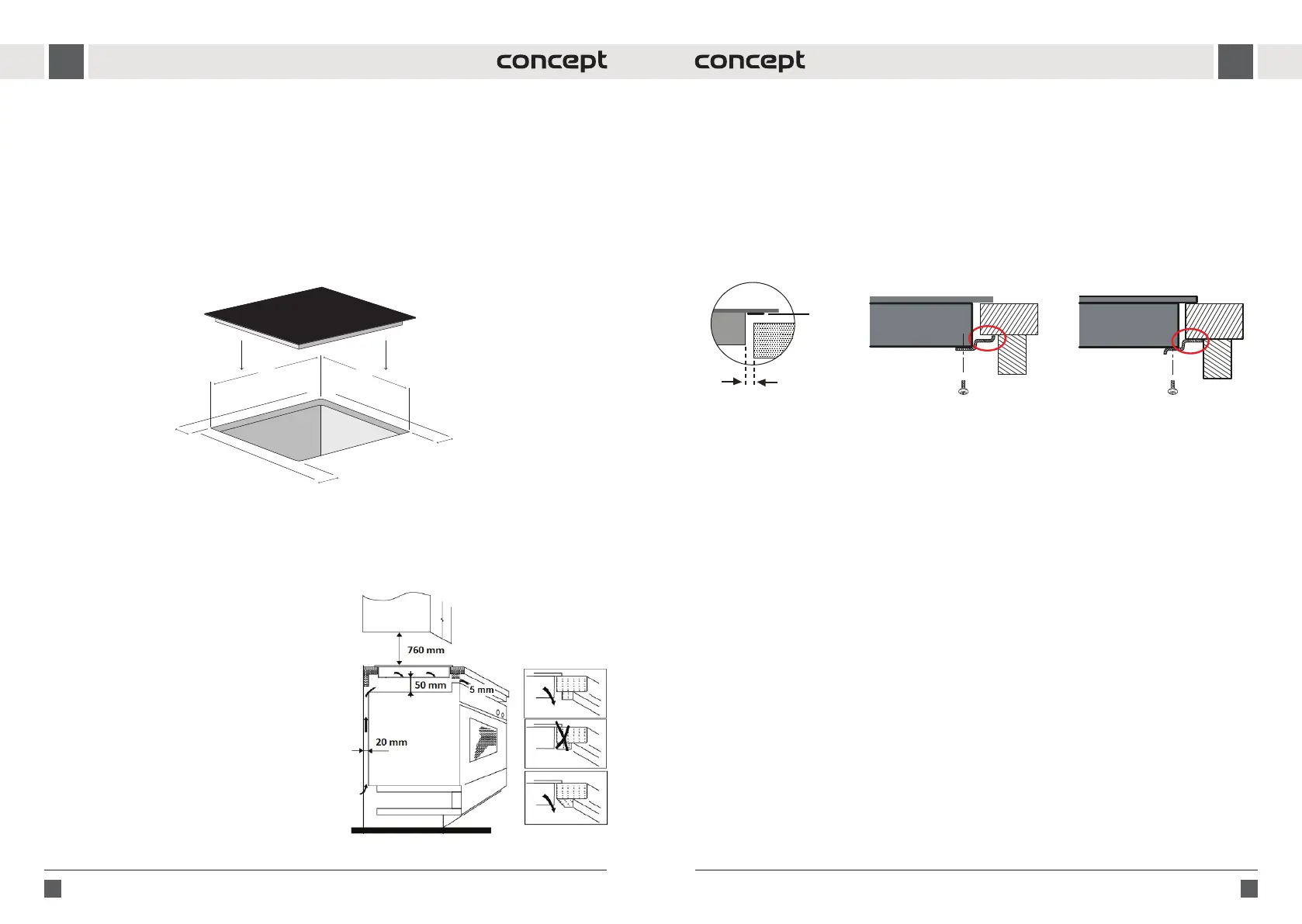

Rys. 5
Instalację urządzenia należy przeprowadzić wponiższych krokach:
1. Przed pierwszym użyciem należy usunąć zurządzenia wszystkie materiały opakowaniowe imarketingowe.
2. Wymagane wymiary do wykonania wycięcia o minimalnej grubości 38 – 40 mm w blacie, który musi być
wyprodukowany zodpornych termicznie materiałów, są przedstawione na Rys. 5.
3. Po bokach płyty grzejnej należy pozostawić odstęp co najmniej 50 mm od przedmiotów iszafek wotoczeniu.
Za płytą grzejną należy również pozostawić odstęp co
najmniej 50 mm.
4. Zalecamy zainstalowanie okapu kuchennego nad płytą
grzejną. Minimalna odległość okapu kuchennego nad
płytą grzejną powinna wynosić 600 mm.
5. W przypadku, gdy nad płytą grzejną będzie się
znajdowała tylko pojedyncza szafka bez okapu
kuchennego, wtedy minimalna odległość szafki nad
płytą grzejną powinna wynosić 760 mm (Rys. 6).
6. W celu zapewnienia skutecznej cyrkulacji powietrza,
urządzenie należy umieścić zgodnie z wymiarami
przedstawionymi na Rys. 6, a szafka musi być tak
zbudowana, aby do jej dolnej części mogło płynąć
powietrze. Pod płytą grzejną musi być odstęp co
najmniej 50 mm, a za tylną ścianą szafki musi być
odstęp co najmniej 20 mm (Rys. 6).
7. W przypadku, gdy pod płytą grzejną umieszczono
urządzenie elektryczne, należy zapewnić odstęp
pomiędzy tymi dwoma urządzeniami co najmniej
50mm.
Rys. 6
8. Jeżeli płyta grzejna jest umieszczona nad szuadą kuchenną, wtedy pomiędzy zawartością szuady kuchennej
ipłytą grzejną musi być zachowana minimalna odległość 50 mm.
9. Płytę grzejną należy nasunąć na brzeg blatu oraz przewlec przewód zasilający poprzez blat szafki wtaki sposób,
aby po zainstalowaniu został zachowany dostęp do jej listwy zaciskowej.
10. Ostrożnie umieszczamy płytę grzejną wwycięciu blatu. Należy uważać, aby nie ścisnąć przewodu zasilającego.
11. W dolnej części płyty szklano-ceramicznej znajduje się uszczelka zapobiegająca przenikaniu cieczy. Po
umieszczeniu płyty grzejnej wwycięciu blatu, szczelina pomiędzy krawędzią blatu ipłytą grzejną nie powinna
być mniejsza niż 3mm (Rys. 7).
12. Wpotrzebnej pozycji należy przymocować płytę grzejną do blatu od spodu za pomocą uchwytów (Rys. 8), które
wchodzą wskład dostawy.
13. Podłączamy przewód zasilający do listwy zaciskowej, anastępnie włączamy odpowiedni wyłącznik instalacyjny.
Demontaż
Wrazie demontażu urządzenia ważne jest, aby zachować właściwą kolejność kroków:
1. Wyłączyć wyłącznik instalacyjny iodłączyć przewód zasilający od listwy zaciskowej.
2. Poluzować uchwyty mocujące.
3. Wyjąć płytę grzejną, iostrożnie wyjąć przewód zasilający.
Podłączenie do sieci elektrycznej
• Podłączenie urządzenia może być wykonane tylko przez specjalistę posiadającego odpowiednie
kwalikacje!
• Jeżeli urządzenie jest podłączone bezpośrednio do sieci elektrycznej, musi być zabezpieczone wyłącznikiem
instalacyjnym odpowiednim do parametrów zabezpieczenia nadmiarowo-prądowego podanych na tabliczce
znamionowej urządzenia.
• Należy sprawdzić, czy parametry podłączanego napięcia i zabezpieczenia nadmiarowo-prądowego są
zgodne z wartościami podanymi na tabliczce znamionowej urządzenia. Szczególnie w przypadku podłączenia
jednofazowego (230 V) mogłoby wystąpić przeciążenie zainstalowanego obwodu elektrycznego.
• Wprzypadku jednofazowego podłączenia płyty grzejnej do sieci elektrycznej (zob. Połączenia listwy zaciskowej
urządzenia) nie można korzystać zwszystkich pól grzejnych przy maksymalnej mocy. Płyta grzejna automatycznie
zmniejsza pobór mocy przez poszczególne pola grzejne tak, aby zapobiec przeciążeniu mocy odpowiedniego
wyłącznika instalacyjnego.
• Do podłączenia do sieci elektrycznej zalecamy użycie oddzielnie zabezpieczonego obwodu elektrycznego.
• Należy używać tylko instalacji elektrycznych wyposażonych wprzewód ochronny PE.
• Nie wolno używać rozdzielaczy, złączy ani przedłużaczy. Mogłyby one spowodować pożar wynikający zprzegrzania.
• Listwa zaciskowa przewodu zasilającego lub odpowiedni wyłącznik instalacyjny urządzenia muszą być łatwo
dostępne także po ich zainstalowaniu.
• Bezpieczeństwo elektryczne urządzenia można zagwarantować tylko wtedy, gdy zacisk ochronny urządzenia jest
połączony zprzewodem ochronnym sieci elektroenergetycznej rozdzielczej.
• Producent nie ponosi odpowiedzialności za szkody na osobach lub mieniu wskutek brakującego czy
nieprawidłowego wykonania połączenia ochronnego.
• Przewód zasilający należy umieścić tak, aby nie stykał się on zgorącymi częściami urządzenia inie był zniekształcany
lub nadmiernie zginany.
• Odłączenie płyty grzejnej od sieci elektrycznej powoduje wyzerowanie wszystkich ustawionych parametrów oraz
zablokowanie układu sterowania płytą grzejną.
F
A
B
Uszczelki
min. 3 mm
Płyta grzejna
Blat Blat
UchwytUchwyt
Rys. 7 Rys. 8
Płyta grzejna
