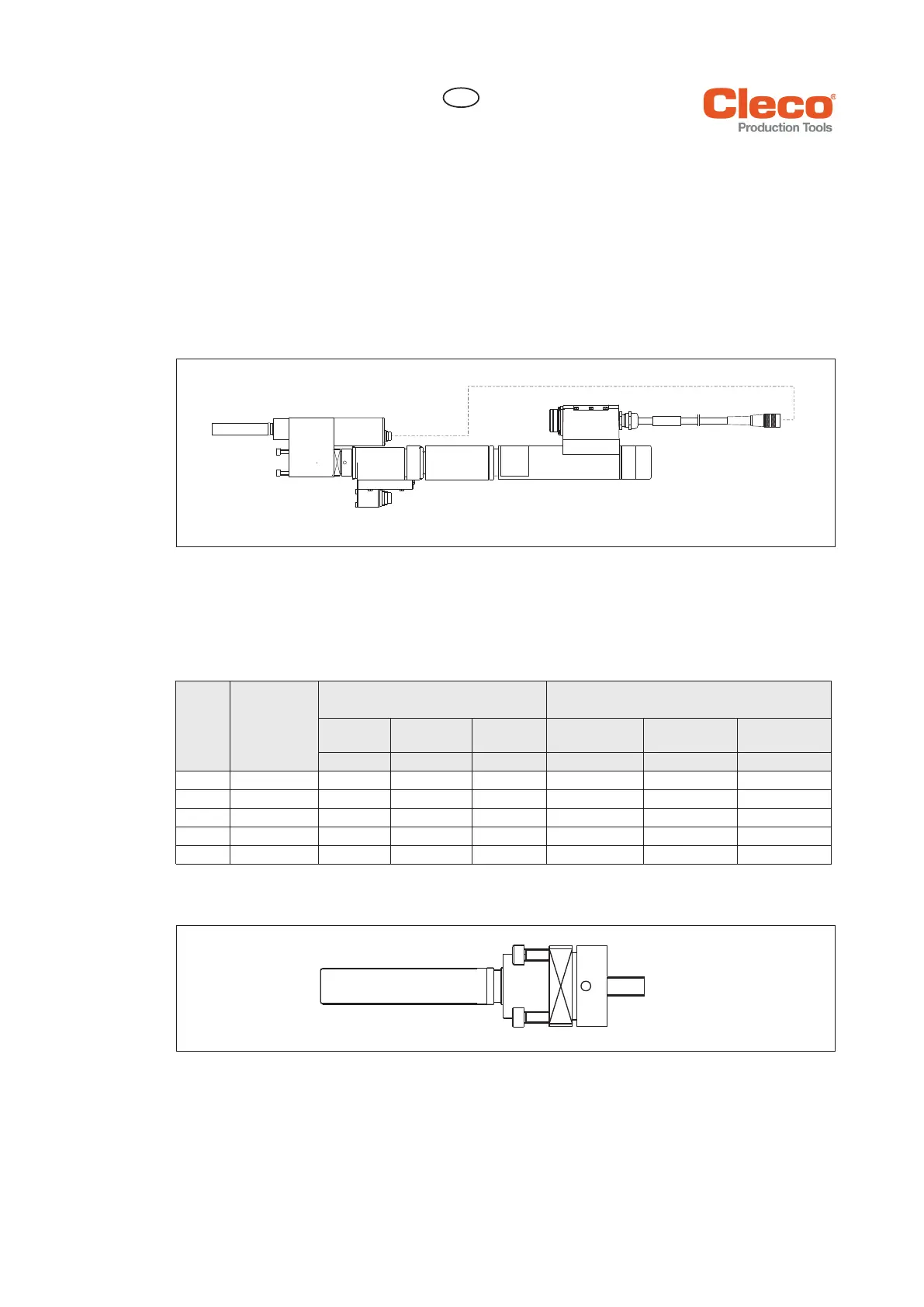

36
P1713E-EN
2013-12
EN
• Offset version
1BB-1B050A-1K2M-1VK2M
ID no.946782D7
Speed: 258 ¹/min
Max. torque 53Nm
Calibration Md1:60Nm 5V DC
Kal Md2:60Nm x mk 5V DC
Angle calibrationW1: 1.000 ¹/degree
Angle calibrationW2: 1.053 ¹/Grad
7 Straight Attachment
7.1 Assemblies
Code Part no. Permissible load
on output shaft
Lateral force on the chuck
1)
TQ Pressure
1)
1) In the event of continuous load, the specified values should be multiplied by the factor 0.3.
Tension
1)
Extended 25mm
Retracted
50mm
Retracted
[Nm] [N] [N] [N] [N] [N]
[Nm] [N] [N] [N] [N] [N]
1ZB 927222 53 1900 1500 1150 1350 1600
2ZB 927227 153 4500 3200 2450 2700 3250
3ZB 927233 260 6500 5000 3000 3500 4100
4ZA 927236 630 9000 8800 4300 4800 5400
a00331_1.eps
a00332_1.eps
