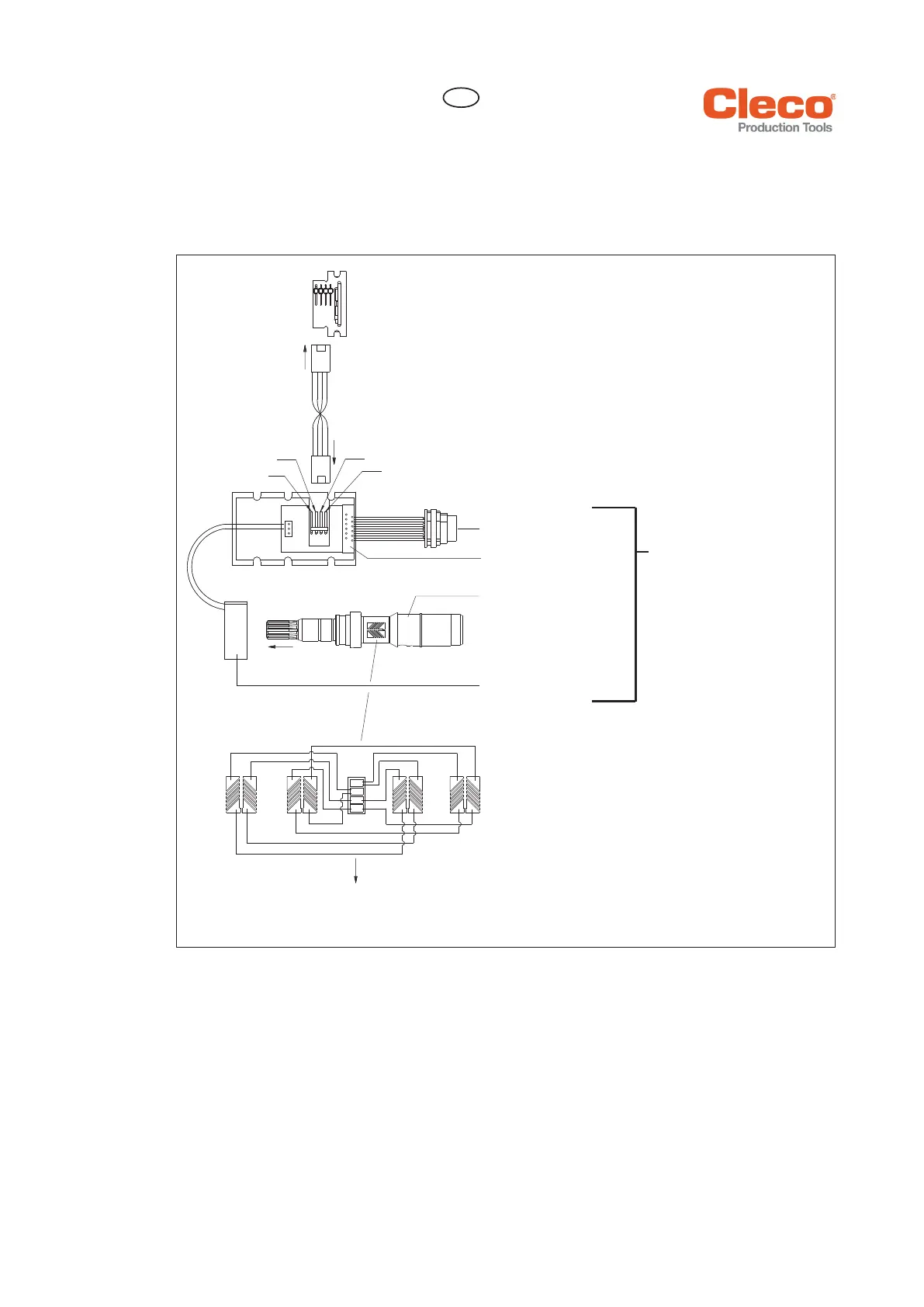

6.5 Wiring Plan ..K..
..K..M
+5V
WIA
WIB
0V
sw
rt
gn
ws
Sensor for angle measurement
Cable connection for angle encoder
Plug connection
Evaluation
electronics
Rotor electronics
Attachment
side
Stator
Attachment side
Telemetric Data Transmission
System
a00328_1.eps
Measuring bridge
Standard - clockwise rotation
