4F
Manuel d’ulisaon du pulvérisateur ponctuel Chapin- Français

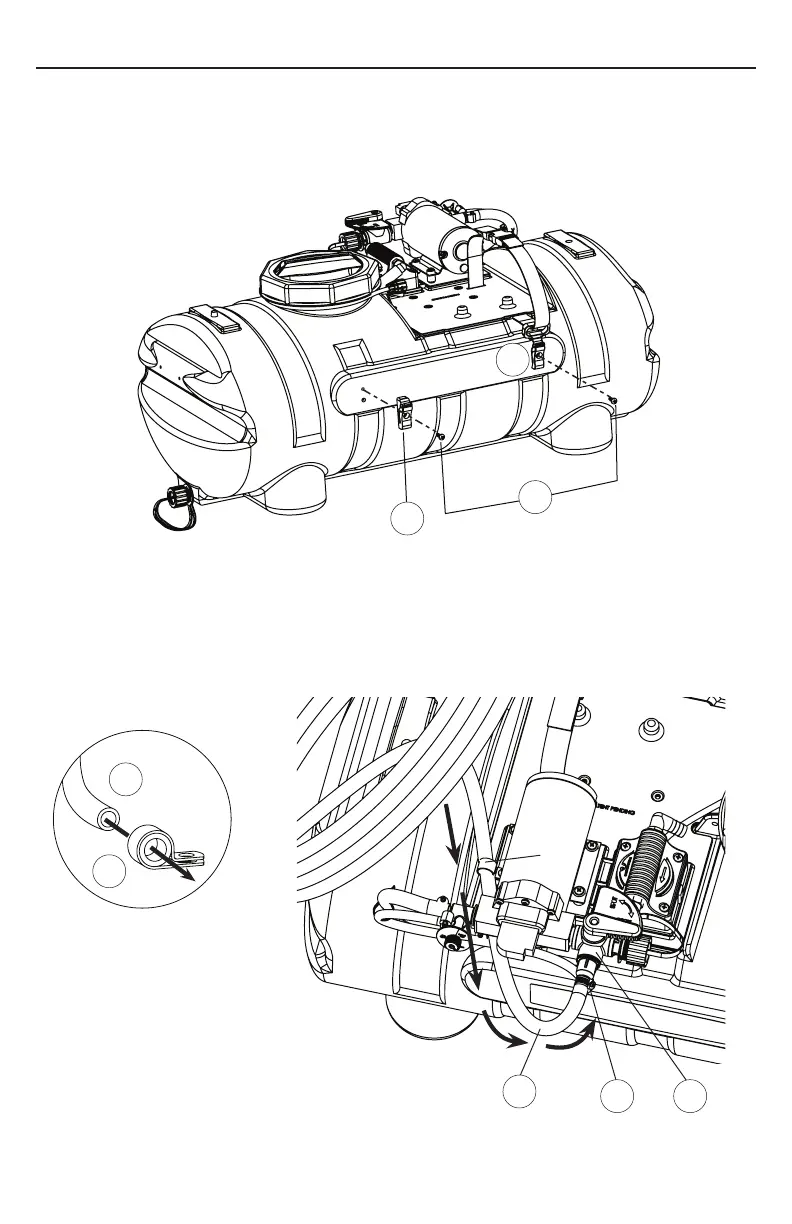

INSTALLER LES COLLIERS DE LA LANCE
Installez le collier de la lance (H-4) et le collier de la lance de la sangle en nylon (comme
indiqué ci-dessus) avec les vis (H-2). Remarque : Le collier de la lance que l’on voit à droite
peut se trouver suspendu à la sangle de nylon.
Dirigez le tuyau de la lance (C-1) à travers le collier de cadre (H-6) et fixez le tuyau (C-1) à la
vanne de répartition (C-4) à l’aide d’un collier de serrage (H-3). Resserrez la pince (H-3).
C-1
H-6
H-6
FIXER LE TUYAU À LA VANNE DE RÉPARTITION
C-1
H-3 C-4
H-2
H-4
H-4
