3F
Manuel d’ulisaon du pulvérisateur ponctuel Chapin- Français

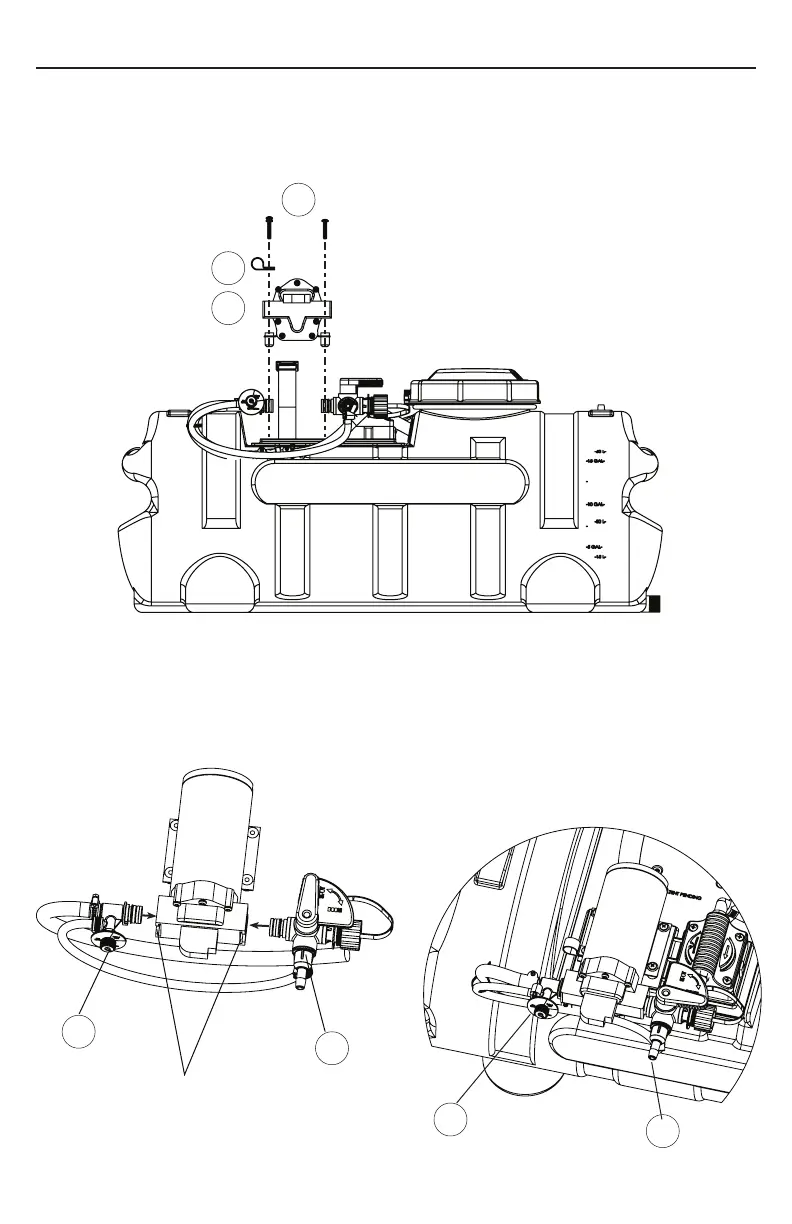

ASSEMBLER LA POMPE AU RÉSERVOIR
À l’aide des vis H-1, assemblez la pompe (C-2) à la surface plane à l’aide du collier de cadre
(H-6) entre la pompe et la vis avant gauche. REMARQUE : NE PAS TROP SERRER LES VIS.
INSTALLER LA DÉRIVATION EXTERNE ET LA VANNE GUIDE DU DÉBIT
Installer la dérivation externe (C-3) et la vanne guide du débit (C-4) dans les orifices du
raccord rapide de la pompe; engagez les verrous à dégagement rapide. Note: Pour assurer
un bon scellement, utilisez un ajustement serré; une force significative de la main peut
être nécessaire à l’installation des raccords de dérivation.
H-1
H-6
C-2
C-4
C-4
C-3
C-3
Verrous à dégagement
rapide (ouvert / fermé)
Assembled
