IT
IT - 7

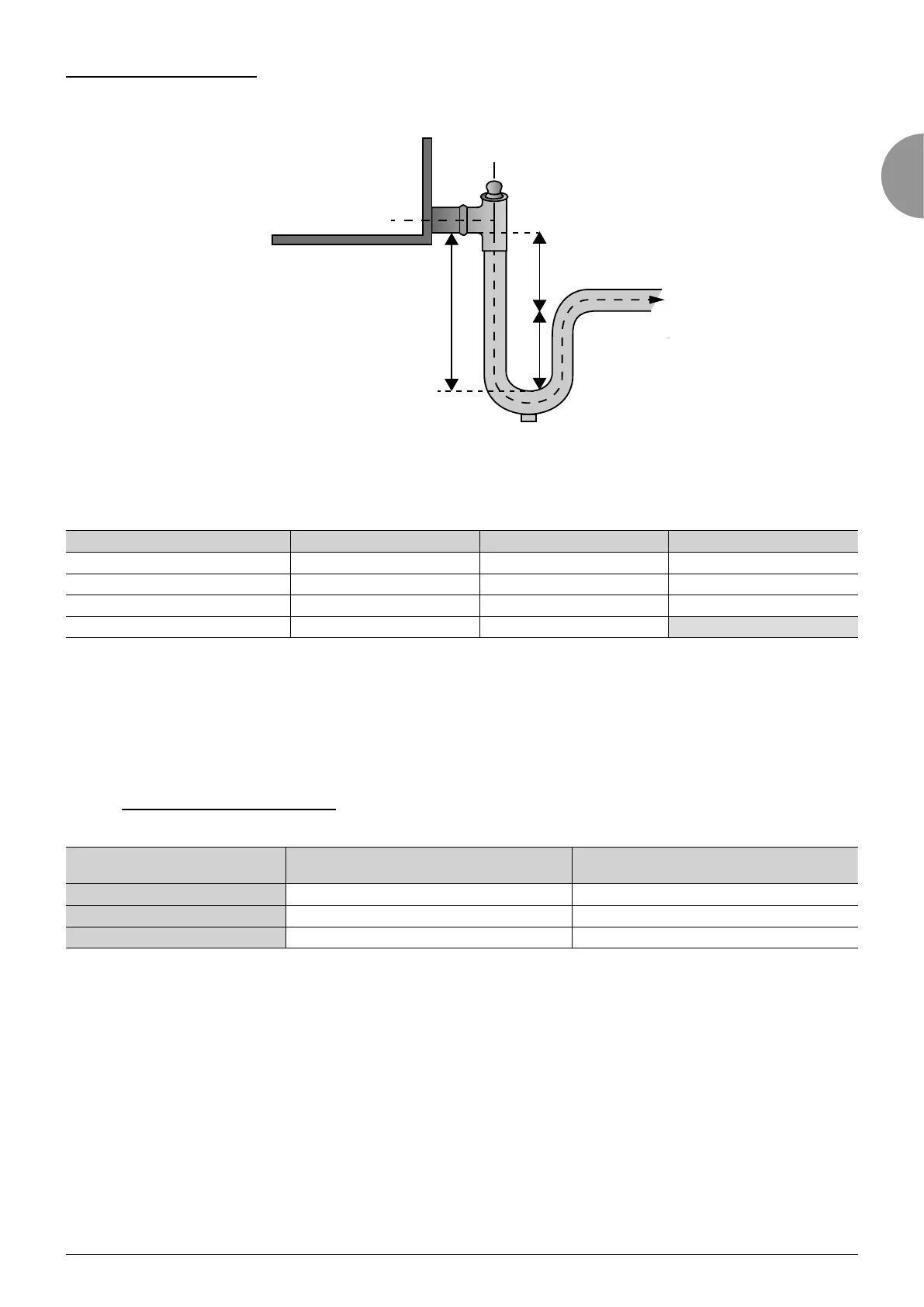

Schema di principio del sifone:
Per una depressione H al livello della batteria fredda, il sifone deve rispettare le quote di 2H per il suo dimensionamento.
4H (mm)
2H (mm)2H (mm)
Hmm CE
Bac de récupération en dépression
Légère pente 5/1000
Vers égout
4.5 Servomotori
Coppia di chiusura delle serrande:
Centrale di trattamento dell'aria Dimensione 025 Dimensione 40 Dimensione 060
Serranda aspirazione* 4 Nm 4 Nm 10 Nm
Cella di miscelazione a 2 canali 5 Nm 5 Nm 5 Nm
Cella di miscelazione a 3 canali 5 Nm 10 Nm 10 Nm
By-pass del recuperatore a piastre 5 Nm 5 Nm
*Con molla di richiamo
4.6 Collegamento elettrico
4.6.1 Gruppo moto-ventilatore
Ventola libera con motore asincrono:
Collegamento elettrico del motore:
Collegamento alle scatole morsettiere dei motori, in base alle diverse normative in vigore
Motore
Intensità nominale IN
(230V / )
Intensità nominale IN
(400V / Y)
0.55 kW / 4 poli 2.4 A* 1.4 A*
1.1 kW / 2 poli 4.2 A* 2.4 A*
1.4 kW / 2 poli 5.0 A* 2.9 A*
* Per motore
Associazioni motoventilatori e variatore di frequenze
Elenco dei parametri dei variatori (Fornitura produttore)
I valori in grassetto sono i valori da modificare rispetto alla configurazione di fabbrica
Parametri da 60 a 80 : non utilizzati nelle nostre configurazioni
Parametri da 81 a 95 : parametri di diagnosi in sola lettura
Per il cablaggio, la configurazione e la messa in servizio, consultare le istruzioni del produttore.
Vasca di recupero in depressione
Leggera pendenza 5/1000
Verso lo scarico
Hmm CE
4H (mm)
2H (mm)2H (mm)
