9
ITA
io.module +0300142IE rel. 1.1 - 07.08.2025
Montaggio e collegamenti
Attenzione:
• una tensione di alimentazione elettrica diversa da quella prescritta può danneggiare seriamente il sistema;
• il fusibile va posto nelle vicinanze del controllo;
• l’installazione e la manutenzione/ispezione del controllo sono riservati esclusivamente a personale tecnico qualifi cato, nel
rispetto delle vigenti norme nazionali e locali;
• tutte le connessioni in bassissima tensione (Ingressi analogici e digitali, 24 Vac o 28…36 Vdc, uscite analogiche, connessioni
bus seriali, alimentazioni) devono avere un isolamento rinforzato o doppio rispetto alla rete;
• non avvicinarsi con le dita ai componenti elettronici montati sulle schede per evitare scariche elettrostatiche (estremamente
dannose) dall’operatore verso i componenti stessi;
• non premere con eccessiva forza il cacciavite sui connettori per evitare di danneggiare il controllo;
• qualora l’apparecchio venga impiegato in un modo non specifi cato dal costruttore, la protezione prevista dall’apparecchio
potrebbe essere compromessa;
• montare esclusivamente schede opzionali e connettori forniti da CAREL.

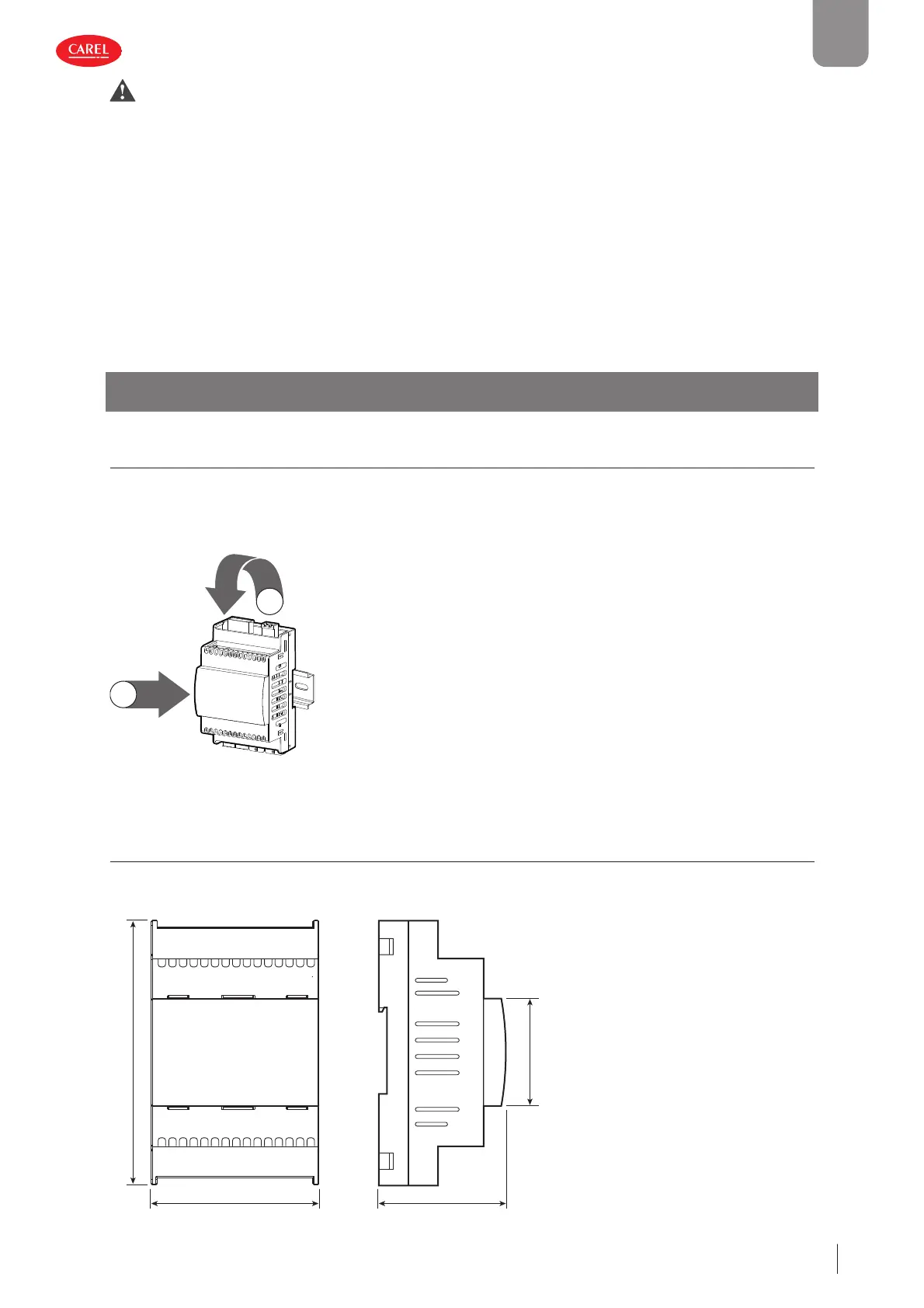

3. MONTAGGIO E COLLEGAMENTI
3.1 Montaggio o ancoraggio dello strumento
io.module va installato su guida DIN all’interno di quadro elettrico. Per il fi ssaggio alla guida DIN, è suffi ciente una leggera pres-
sione del dispositivo, preventivamente appoggiato in corrispondenza della guida stessa. Lo scatto delle linguette posteriori ne
determina il bloccaggio alla guida. Lo smontaggio avviene altrettanto semplicemente, curando di fare leva con un cacciavite sul
foro di sgancio delle linguette medesime per sollevarle. Le linguette sono tenute in posizione di blocco da molle di richiamo.
1
2
Fig. 3.a
3.2 Speci che meccaniche
Dimensioni: 4 DIN rail modules, 70x110x60 mm
70 60
110
45
Fig. 3.b
