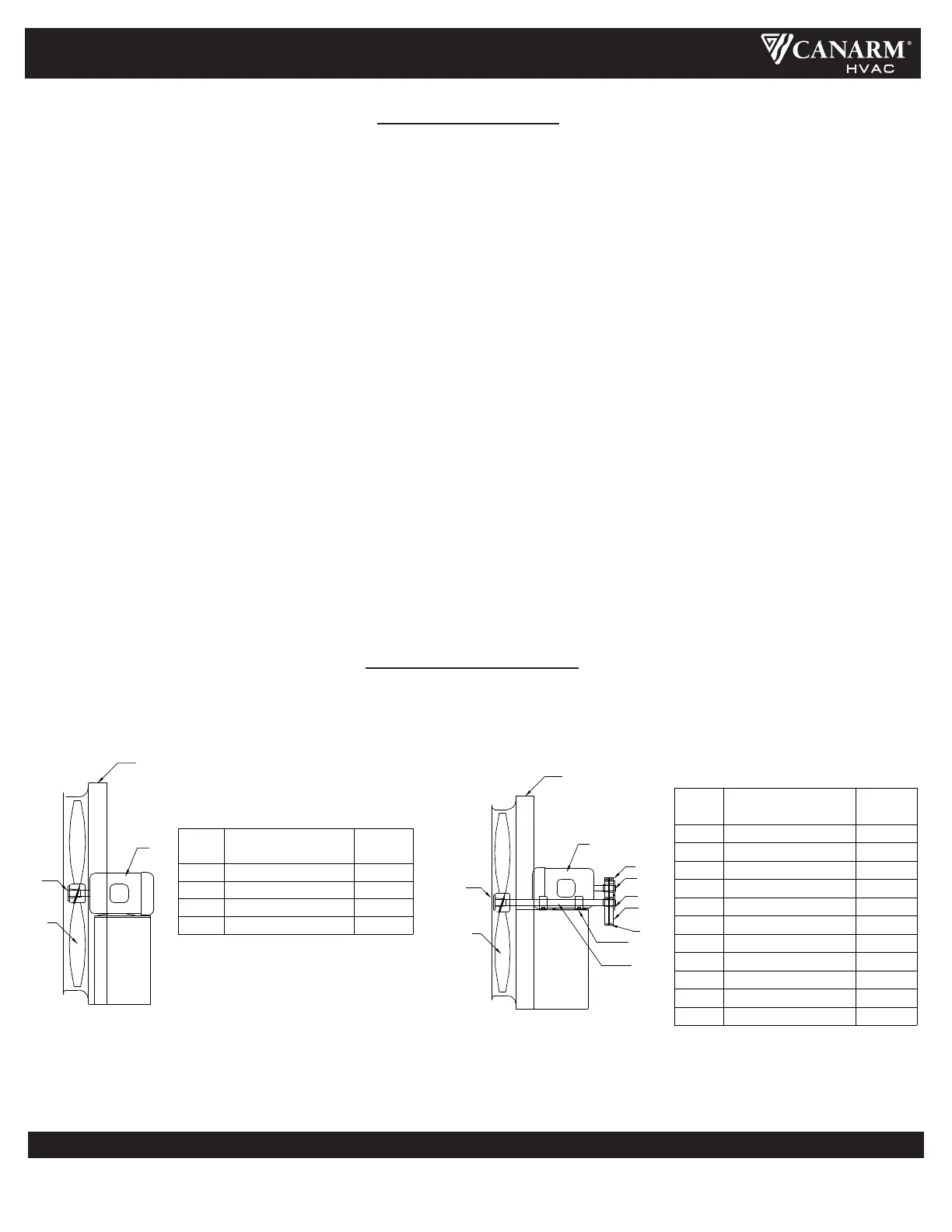

XB, HV, HVA, HVAR, ADD, ADDR, DDS, DDP, SXB, SADD
M0112_NOV 2020 Page 5 / 8www.CANARM.COM
Canarm Ltd. - Siège Social 2157 Parkedale Avenue, PO Box 367 Brockville, Ontario Canada K6V 5V6
Tel: (613) 342-5424 Fax: (613) 342-8437 hvacsales@canarm.ca www.canarm.com
Canarm Ltd. utilise des paliers à semelle.
• Avant de retirer les roulements, marquez les positions de la pale du ventilateur, des roulements et de la poulie
sur l'arbre.
• Notez le jeu entre la pale du ventilateur et le venturi.
• Retirez la poulie et la pale du ventilateur de l'arbre à l'aide d'un extracteur.
• Déboulonner les roulements et retirer l'arbre et les paliers en une seule morceau.
• Nettoyez l'arbre et enlevez toute trace à l'aide d'une lime ou d'une toile émeri, puis retirez les roulements à
l'aide d'un extracteur de roulement.
• Inspectez l'arbre et remplacez-le si nécessaire.
• Montez les nouveaux roulements sur une section de l'arbre qui n'est pas usée en tapant sur la face de la bague
intérieure à l'aide d'un maillet souple.
• Alignez les vis de réglage sur les roulements, puis serrez une vis de réglage sur chaque roulement.
• Installez les roulements sans serrer sur le support de roulement.
• Faites tourner l'arbre pour trouver le centre du mouvement libre.
• Installer l'hélice en ajustant l'emplacement du roulement pour centrer la pale dans le venturi.
• Serrez les boulons de roulement au couple nominal approprié
• Tourner l'hélice à la main, l'hélice doit tourner librement avec la même résistance qu'avant le serrage des
boulons de roulement.
• Serrez toutes les vis de réglage au couple nominal approprié
• Installez la poulie et ajustez la tension de la courroie.
Vous devez suivre les étapes de démarrage décrites ci-dessus.
REMPLACEMENT
LISTE DE PIÈCES
MODÈLES: DDS, DDP, ADD, ADDR MODÈLES: XB, HV, HVA, HVAR
4
3
2
1
4
11
9
10
6
8
7
5
2
3
1
MOTEUR
1
ASSEMBLAGE D'UN VENTILATEUR SOUDÉ
BAGUE D'HÉLICE
ASSEMBLAGE DU VENTILATEUR
HÉLICE
DESCRIPTION QUANTITÉ
1
1
1
1
3
2
PRODUIT
4
BAGUE DU RÉA MOTRICE
BAGUE DU RÉA DU MOTEUR
ASSEMBLAGE DU VENTILATEUR
PALLIER ROULEMENT
3
RÉA MOTRICE
COURROIE EN "V"
ARBRE DU VENTILATEUR
HÉLICE
BAGUE D'HÉLICE
9
11
10
6
8
7
5
4
DESCRIPTION
RÉA DU MOTEUR
PRODUIT
2
1
1
2
2
1
1
1
1
1
1
QUANTITÉ
1
1
MOTEUR
ASSEMBLAGE D'UN VENTILATEUR SOUDÉ
