XB, HV, HVA, HVAR, ADD, ADDR, DDS, DDP, SXB, SADD
M0112_NOV 2020 Page 4 / 8www.CANARM.COM
Canarm Ltd. - Siège Social 2157 Parkedale Avenue, PO Box 367 Brockville, Ontario Canada K6V 5V6
Tel: (613) 342-5424 Fax: (613) 342-8437 hvacsales@canarm.ca www.canarm.com
TENSION DE LA COURROIE
REMPLACEMENT DE LA COURROIE ET POULIE
Au cours d'un entretien régulier, les courroies et poulies peuvent devoir être changées et / ou ajustées.
La procédure recommandée est la suivante.
• Ne changez pas le diamètre de la poulie pour tendre la courroie. Ceci peut causer un changement dans la vitesse
du ventilateur
• Desserrez les écrous de la plaque du moteur ou du moteur en lui-même an de réduire la tension de la courroie
de sorte que les courroies glissent facilement sur les poulies. Ne forcez jamais les courroies sur le bord de la poulie.
• Desserrez les vis de la poulie et retirez-les soit du moteur ou de l'arbre du ventilateur en utilisant un extracteur
d'engrenage à deux ou trois mâchoires.
• Retirez tout imperfection à l'arbre tel que marque de vis en utilisant une lime ou d'une toile émeri.
• Installez les poulies de rechange en serrant toutes les vis de réglage au couple nominal recommandé (voir
tableau) et s'assurer qu'elles sont correctement alignées.
• L'alignement des poulies se fait en retirant les poulies de leur arbre respectif ou en bougeant le moteur complet
jusqu’à ce que les poulies soient alignées correctement (voir gure). À l'aide d'un carré avec un bord parallèle à
l'arbre du moteur, ajustez les poulies jusqu'à ce que l'autre bord soit parallèle aux courroies.
• Glissez les courroies sur les poulies puis ajustez la plaque moteur / moteur jusqu'à ce que la tension appropriée
soit atteinte (déexion de 1/64 po, à mi-chemin entre les centres des poulies, par pouce de portée de la courroie
lorsqu'elle est pressée fermement).
• Serrez en place les écrous de réglage de la plaque du moteur / moteur.

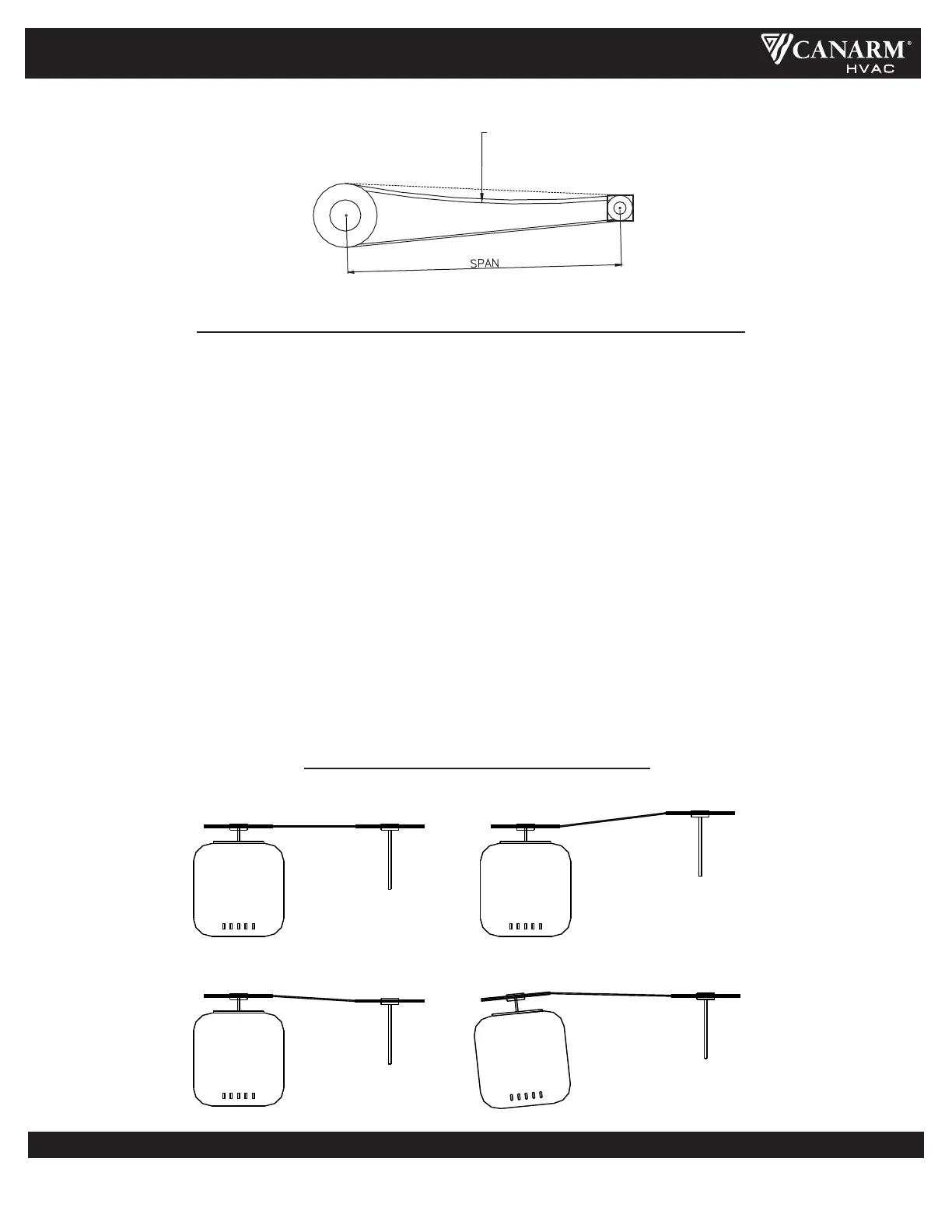

ALIGNEMENT DE LA POULIE
INCORRECTCORRECT
INCORRECTINCORRECT
DÉFLEXION
1/64'' PAR
POUCE DE
PORTÉE
CORRECTE INCORRECTE
INCORRECTEINCORRECTE
