11

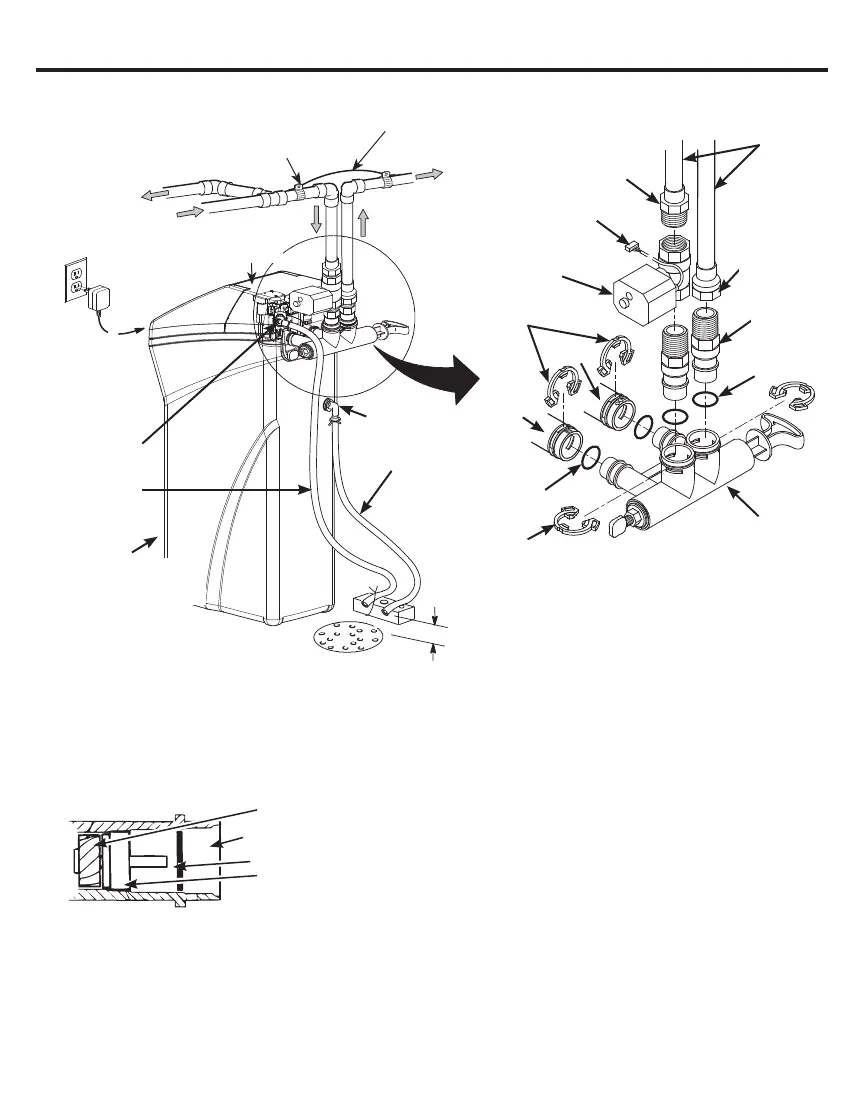

INSTALACIÓN TÍPICA
Instrucciones de Instalación
Figura 8
NOTA: Asegúrese de que la turbina y el soporte estén firmemente
en sus lugares en la conexión de salida de la válvula. Sople hacia
el puerto de la válvula y observe que la turbina rote libremente.
• Retire el enchufe y el cable del embalaje plástico de la conexión de salida de la válvula.
Turbina
Conexión de salida de la válvula
Eje y soporte de la turbina
Enchufe plástico del embalaje
Entrada
Salida
Anillo O
lubricado
Válvula de Desviación
Simple
Anillo O
Adaptador
Roscado
NPTM de 1”
(no incluido)
Pipa
Espacio
de aire
de 1-1/2”
Drenaje por
Suelo
Asegure la Manguera de
Drenaje de la Válvula so-
bre el Drenaje por Suelo
Manguera de Des-
borde del Tanque
de Salmuera*
Adaptador de
Desborde
Agua Acondi-
cionada
Tubería de Agua
Principal
Válvula de Cierra
de Agua con
Motor
Enchufe en el
controlador
Transformador
de Conexión
Al
Controlador
Adaptador de
la Manguera
de Drenaje
Manguera de
Drenaje a la
Válvula*
*No conecte la manguera de
drenaje de la válvula del suavizante
de agua al desborde del tanque de
salmuera
NOTA: Consulte la sección “Requisitos del
Espacio de Aire.”
Figura 6
Figura 7
Agua Dura
Entrante
Agua Dura
hacia Grifos
Externos
Cubierta
Superior
Tanque de Salmuera
(Almacenamiento de
Sal)
Sujetadores
Sujetadores
Cable a Tierra (no
incluido)
Abrazadera (no
incluida)
Adaptador de
Transpiración
NPTF con
Tubería de 1”
(no incluido)
Adaptador
Roscado
NPTM de 1”
