6.1. Montage an Gepäckträger
Rücklicht
1
mit den beiden Sechskantschrauben
3
(Bolzenabstand 50 mm) am Gepäckträger
befestigen.
Der Heck-Rückstrahler
2
kann zusammen mit dem Rücklicht montiert werden. Dazu den
Rückstrahler auf die Sechskantschrauben
3
des Rücklichts
1
stecken und die Komponenten am
Gepäckträger verschrauben.
WICHTIG: Auf die richtige Ausrichtung des Rückstrahlers achten, siehe Skizze 2.
Sollte das Rücklicht
1
aufgrund der Bauform nicht an den Gepäckträger passen, besteht die
Möglichkeit, das Rücklicht
1
mit Hilfe der Adapterplatte
4
nach oben zu versetzen.
Hierfür die Adapterplatte
4
auf die Sechskantschrauben
3
des Rücklichts
1
stecken und
verschrauben, sodass die Adapterplatte mit ihrem breiteren Teil nach unten zeigt.
Anschließend die Montageschrauben und Muttern der Adapterplatte mit dem Gepäckträger
verbinden.
!
Mit der Adapterplatte
4
kann das Rücklicht
1
mit einem Bolzenabstand von 50 mm an den
Gepäckträger montiert werden.
Muttern nur so fest anziehen, dass das Rücklicht
1
nicht verrutschen oder abfallen kann.
Sollten die montierten Sechskantschrauben
3
am Rücklicht aufgrund der Bauform des Fahr-
rades oder des Gepäckträgers nicht ausreichen, können diese ausgetauscht werden (siehe 6.
Montage-Skizze 3).

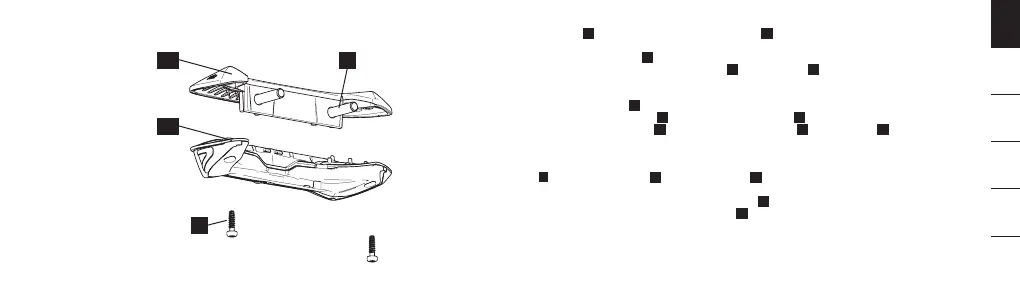

Skizze 3
1.1
1.2
5
3
Rücklicht oberer Teil
Rücklicht unterer Teil
T10-Schrauben
Sechskantschrauben
