INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN
INSTALLATION
9
7. Raccorder le conduit
rond de 4 po.
8. Brancher les fils.
Raccorder le câble d’alimentation au boîtier par un
connecteur homologué UL adéquat (non inclus).
Brancher les fils comme l’indique le schéma de
câblage. Replacer le panneau de câblage et le fixer
avec des vis du sac de pièces.

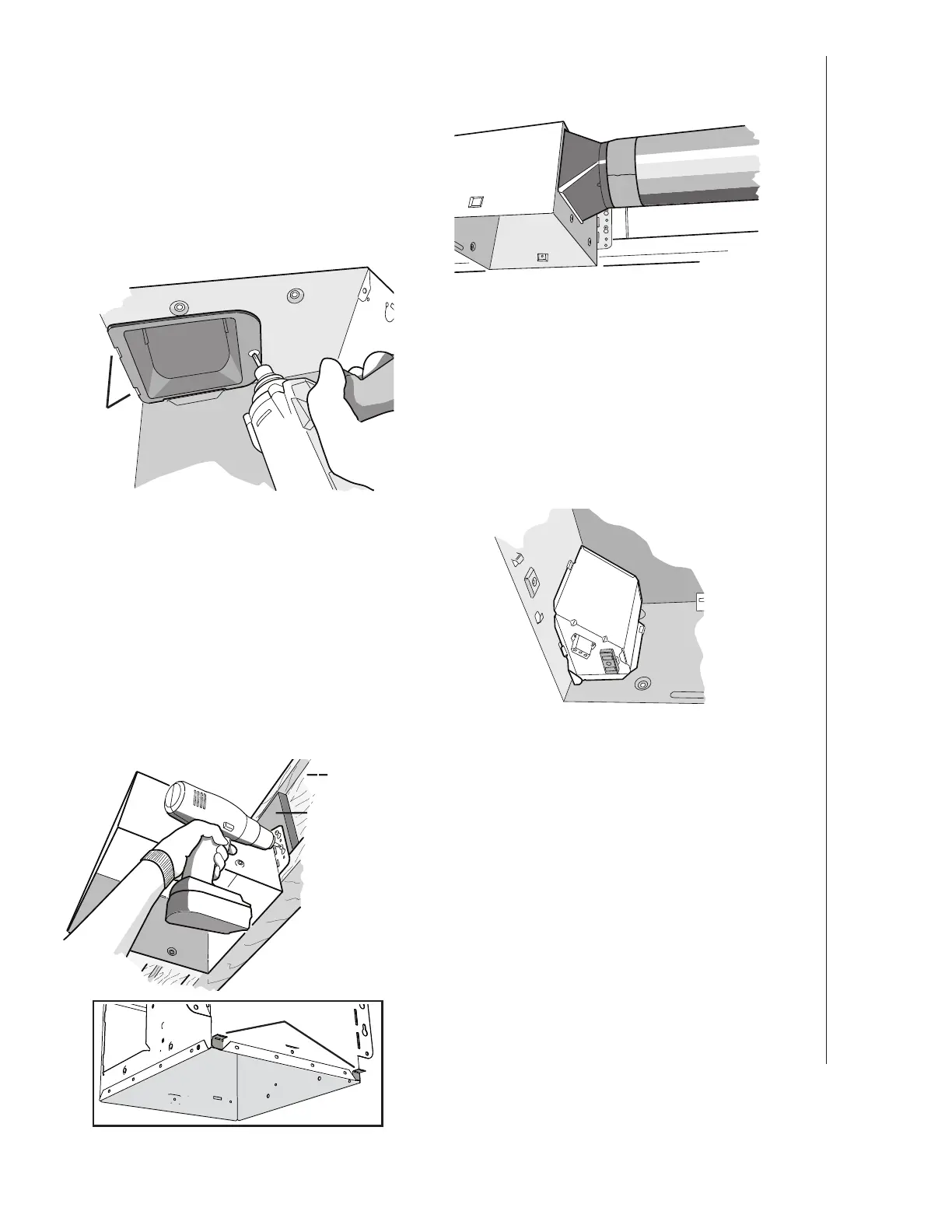

5. Fixer le clapet et le raccord de
conduit au boîtier.
Pousser le raccord à travers l’ouverture à partir de
l’intérieur du boîtier. Placer les languettes et fixer le
raccord avec des vis du sac de pièces.
6. Fixer le boîtier à la charpente du
plafond.
Veiller à ce que le bas du boîtier affleure la surface finie du
plafond.
Pour une installation adéquate avec un plafond de ½ po :
plier les languettes du boîtier pour qu’elles s’appuient sur
le bas de la charpente.
Fixer le boîtier en faisant passer les fixations appropriées
(non incluses) dans les brides de montage.
Si le boîtier doit être fixé à une solive en I, utiliser un bloc
de bois comme illustré.
NOUVELLE INSTALLATION
Pour un remplacement, sauter à la page 10.
LANGUETTES
LANGUETTES DU BOÎTIER
SOLIVE EN I
BLOC
DE BOIS
