INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN
INSTALLATION
10

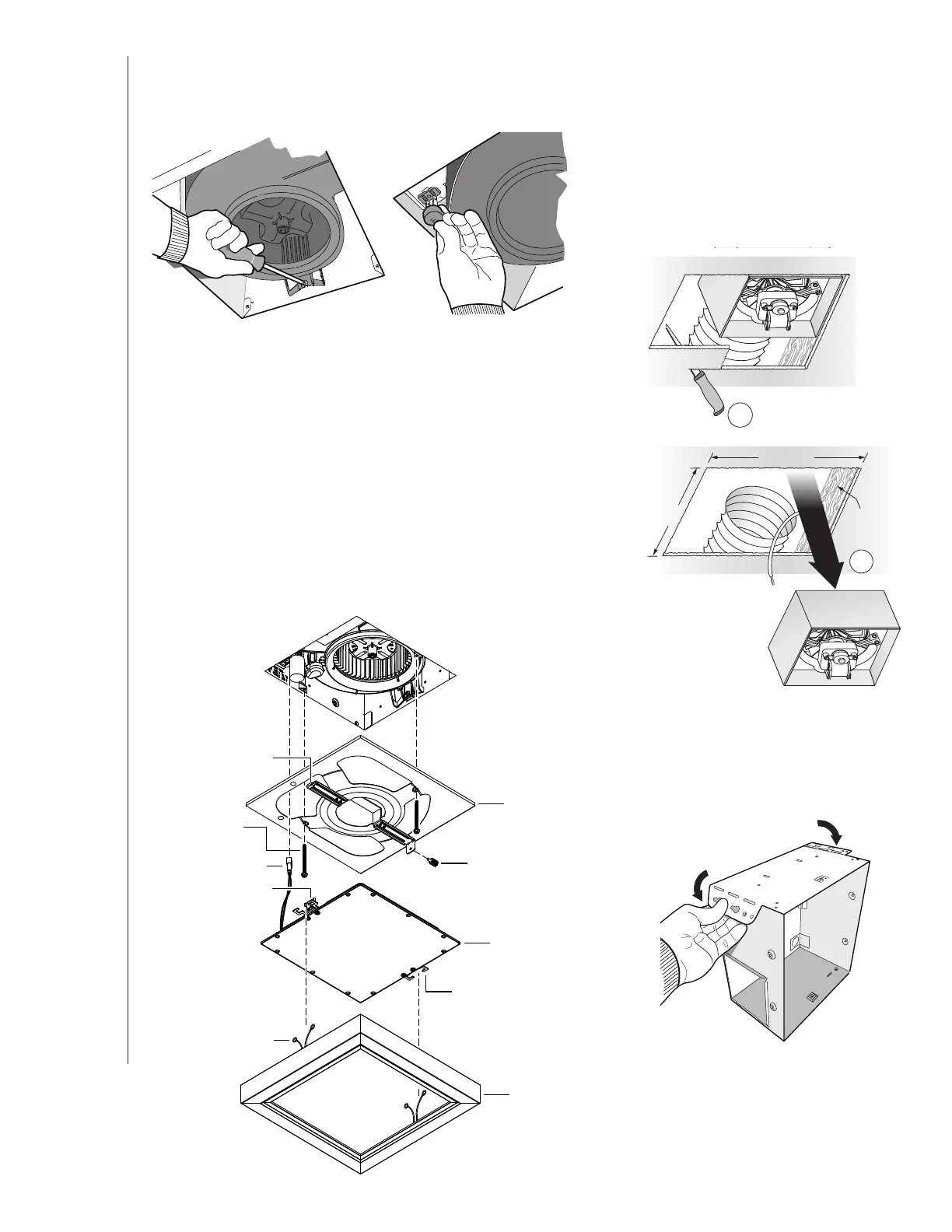

10. Finir le plafond, puis installer la grille.
Fixer la PLAQUE DE FIXATION au boîtier à l’aide des SUPPORTS
DE GRILLE installés à l’étape 4 et de deux (2) VIS.
Brancher la FICHE DU PANNEAU LUMINEUX sur la prise au coin
du boîtier.
Placer la GLISSIÈRE DU PANNEAU LUMINEUX sur le CROCHET
de la PLAQUE DE FIXATION.
Rapprocher l’autre côté du PANNEAU LUMINEUX de la PLAQUE
DE FIXATION et serrer la VIS DE FIXATION.
Choisir le CADRE DE GRILLE désiré parmi les trois couleurs
offertes (l’option du cadre de grille s’applique pour AER110LTK et
AERN110LTK). Pincer les deux (2) RESSORTS DE GRILLE et les
insérer dans les deux (2) ATTACHES DES RESSORTS DE GRILLE.
Pousser le CADRE DE GRILLE contre le plafond.
9. Installer le ventilateur.
Replacer le ventilateur. Le fixer avec deux (2) vis du sac de pièces et
brancher sa fiche sur la prise noire.
5. Enlever l’ancien
ventilateur.
Agrandir l’ouverture au plafond (au besoin),
pour qu’elle fasse 9 ¾ po (côté parallèle à
la solive) sur 10 ½ po (côté perpendiculaire
à la solive). Laisser les conduits et le
câblage en place.
6. Plier les brides de
montage à plat sur le
boîtier.
REMPLACEMENT
2
10 ½ po
9 ¾ po
SOLIVE
1
PLAQUE
DE FIXATION
PANNEAU
LUMINEUX
CADRE
DE GRILLE
VIS DE FIXATION
VIS DE FIXATION
DE LA PLAQUE
DE FIXATION (2)
FICHE DU
PANNEAU LUMINEUX
CROCHET
GLISSIÈRE
RESSORT
DE GRILLE (2)
ATTACHE DES RESSORTS
DE GRILLE (2)
