12

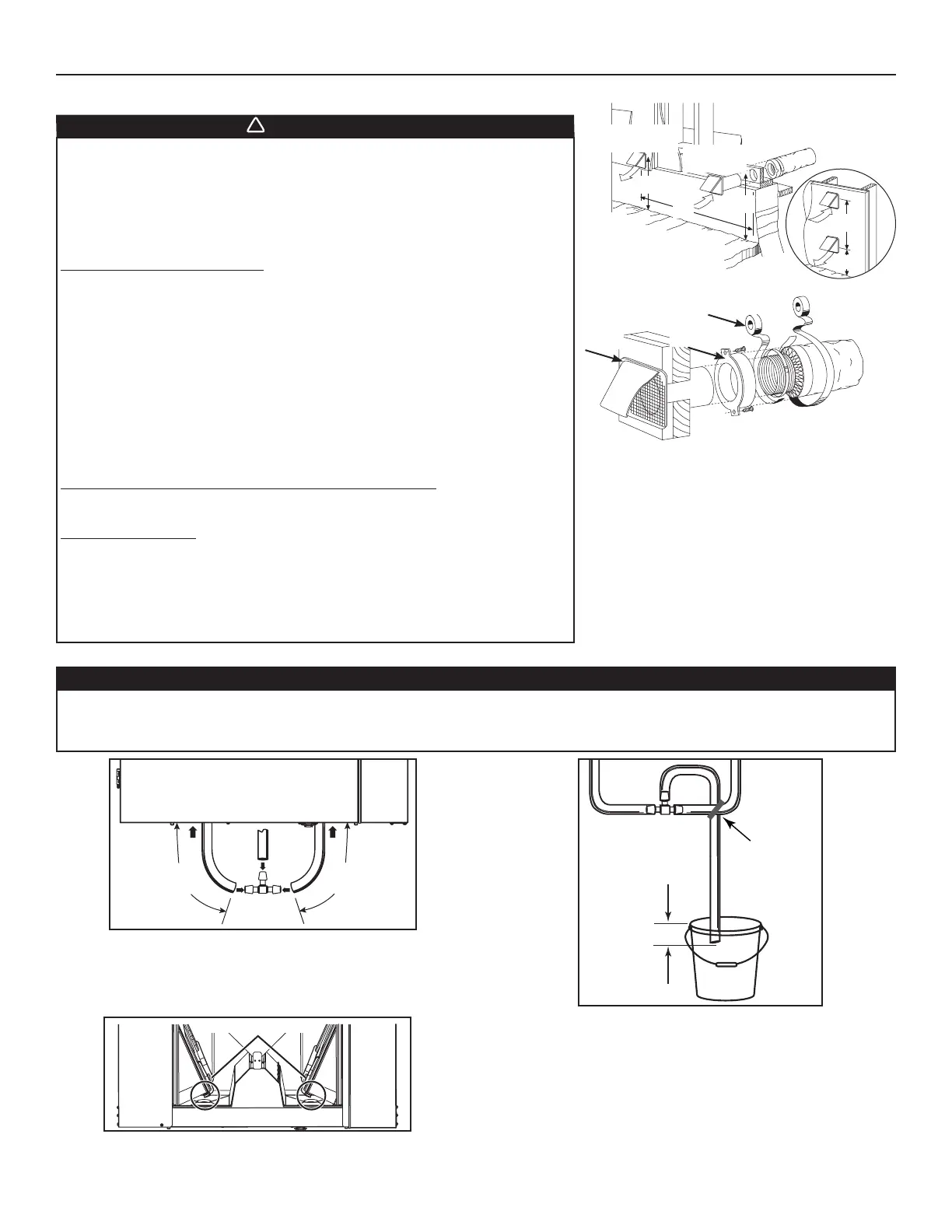

3. INSTALACIÓN (ContinUaCión)
3.7 inSTAlACión dE 2 BOCAS ExTERiORES
ADVERTENCIA
VQ0010
!
!
Compruebe que la boca de entrada de aire esté al menos a 10 pies (3 m) de
distancia de cualquiera de los siguientes elementos:
• Salida de secadora, de aspiradora central
• Salida de contador de gas, barbacoa de gas
• Cualquier salida o chimenea de una fuente de combustión
• Cubo de basura y cualquier otra fuente de contaminación como los
estacionamientos y las calles
Vivienda multifamiliar solamente:
Compruebe que la boca de salida de aire esté al menos a 3 pies (0,9 m) de distancia
de cualquiera de los siguientes elementos:
• Límites de propiedad
• Aberturas operables del edificio (puerta, ventana)
• La(s) boca(s) de entrada y de salida se debe(n) proteger con cribas resistente
a la corrosión, rejillas o persianas con aberturas no inferiores a 1/4 pulg y no
superiores a 1/2 pulg.
• Instalar la/las boca(s) a una distancia mínima de 18 pulg hasta el suelo O a la
altura prevista de la acumulación de nieve si esta última es más importante.
Para reducir al mínimo la contaminación cruzada del aire viciado hacia el exterior
con el aire fresco del exterior:
Vivienda unifamiliar, vivienda pareada y viviendas adosadas:
• Mantener una distancia de al menos 6 pies (1,8 m) entre la boca de admisión y
la boca de salida O usar un kit de cambio de sección aprobado.
Vivienda multifamiliar:
• Mantener una distancia de al menos 10 pies (3 m) entre la boca de admisión y la
boca de salida O usar un kit de cambio de sección aprobado.
Ignorar estas recomendaciones podría considerablemente deteriorar la calidad
del aire que entra en la casa, lo que, en ciertos casos, podría tener repercusiones
para la salud. En caso de conflicto entre nuestras recomendaciones y los requisitos
locales, prevalecerán estos últimos.
3.8 COnExión dEl dESAgüE
PRECAUCIÓN
Para modelos HRV, debe instalare un tubo de desagüe (incluido). Para modelos ERV, no es necesario, aunque
se aconseja en climas en los que la temperatura exterior normalmente si sitúa por debajo de -13°F durante un
periodo de 24 horas durante varios días seguidos y la humedad interior es del 40% o más.
Corte dos secciones del tubo de plástico de una longitud mínima
de 16” y conecte cada una de ellas con los desagües interiores
situados debajo del aparato. Una ambas secciones cortas al
empalme en “T” y al tubo principal, como se ve en la ilustración.
VD0387
taponEs dE dEsagüE
NOTA: Para modelos ERV, retire ambos tapones de desagüe que
hay dentro del aparato antes de instalar los tubos.
VD0337E
± 1”
SUJECIÓN
AUTOBLOQUEANTE
Haga un lazo de retención en el tubo para evitar que se
desprendan malos olores de la fuente de desagüe. El lazo
debe pasar POR ENCIMA del empalme en “T”, como se ve en
la ilustración. Lleve el tubo al desagüe del suelo, a otro tubo de
desagüe o a un balde.
iMportantE
Si se utiliza un balde para recoger el agua, tiene que colocar la
punta del tubo aproximadamente a 1” de la parte superior del
balde para evitar que el agua retroceda en el aparato.
VD0028
boCa dE
ExpUlsión
boCa dE
Entrada
Cinta y sUjECión
aislaMiEnto
b
lUgar dE tUbos
optativo
VO0273A
16"
(406 mm)
16"
(406 mm)
a
b
b
a
Masilla
Masilla
Leyenda:
A - Vivienda unifamiliar ≥ 6 pies
Vivienda multifamiliar ≥ 10 pies
B - 18 pulg o altura prevista de la acumulación de nieve
Véase la ilustración de arriba para la conexión de
los tubos flexibles aislados a los bocas exteriores.
Una “boca de entrada con anti-ráfada” debe ser
instalada en regións donde baja mucha nieve.
