11
3. INSTALACIÓN (ContinUaCión)

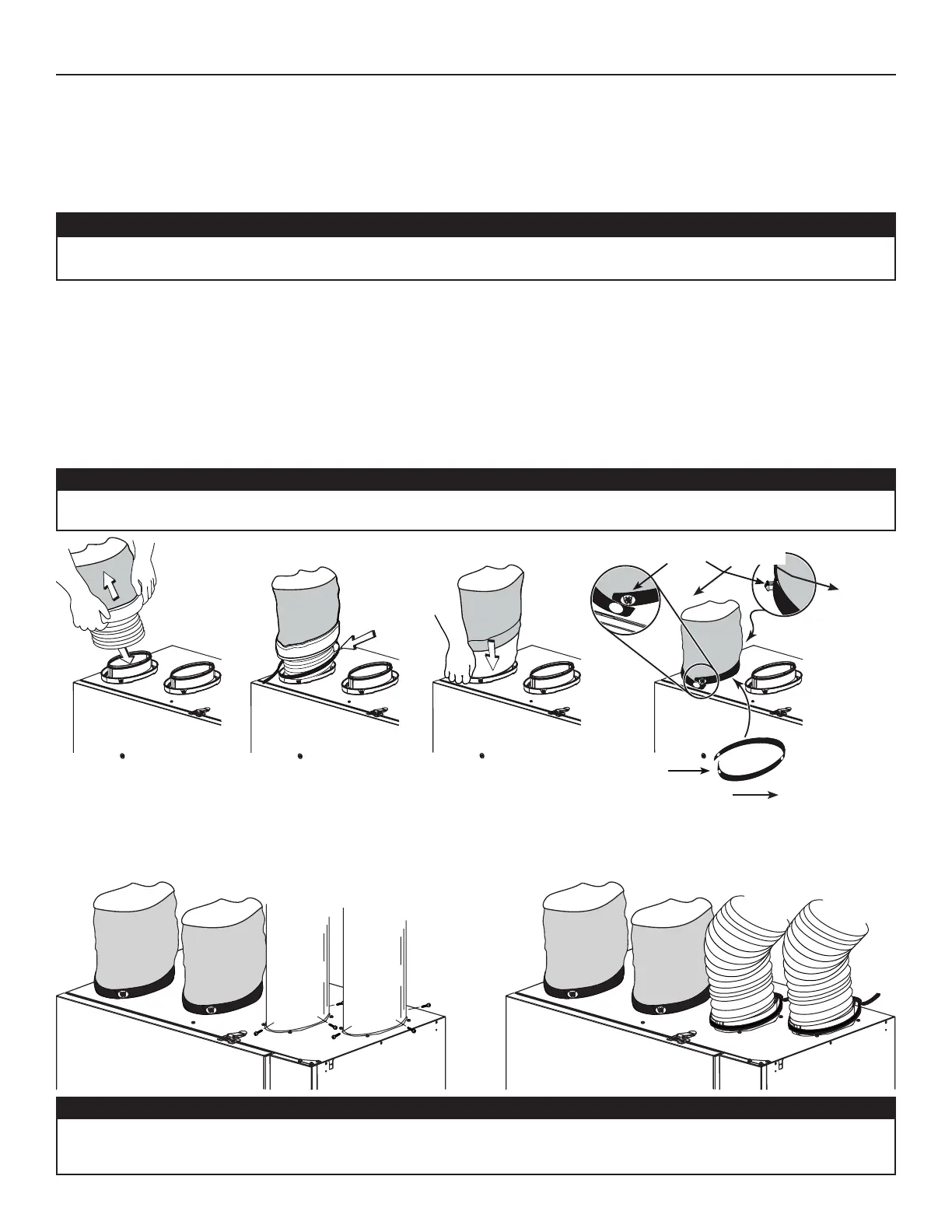

3.6 COnExión dE lOS TuBulOS Al APARATO
nOTA: Todas las bocas de los aparatos han sido diseñadas para conectarse a tubos de un diámetro mínimo de 6”, pero de ser
necesario, se pueden conectar con tubos de mayor diámetro utilizando un cambio de sección adecuado (p. ej., un cambio
de sección de 6” a 7” de diámetro).
Tubos flexibles aislados
Siga el método siguiente para conectar los tubos flexibles aislados a la abertura del aparato (aberturas Aire de salida hacia el
exterior y Aire puro del exterior).
PRECAUCIÓN
Si los tubos tienen que pasar a través de un espacio no acondicionado (como un desván), utilice siempre tubos
aislados.
Tire hacia atrás el aislamiento para dejar a la vista el tubo flexible redondo interior de 6 pulg.
Coloque el tubo flexible en la abertura por medio de la sujeción autobloqueante.
Tire del aislamiento, colóquelo sobre la junta metiéndolo entre el anillo interior y el exterior del collarín doble sin comprimirlo para
reducir la formación posible de condensación en el tubo y para reducir la pérdida y la ganancia de calor.
Pase la película impermeable al vapor (parte sombreada de la ilustración de abajo) por encima del anillo exterior cubriéndolo
completamente. Sujete la película impermeable con la cincha de la boca (incluida en la bolsa de piezas). Para ello, introduzca un
perno de collarín a través de la película impermeable y del primer agujero de la cincha; a continuación, introduzca el otro perno
de collarín a través de la película impermeable y del agujero central de la cincha y cierre el lazo introduciendo el primer perno de
collarín en el último agujero de la cincha y así formar una trayectoria hermética. Eso reducirá la pérdida y la ganancia de calor y
reducirá la posibilidad de condensación.
PRECAUCIÓN
Procure que la película impermeable al vapor de los tubos aislados no se rompa durante la instalación para evitar
que se forme condensación en los tubos.
VJ0
132
Tubos rígidos no aislados
Utilice tornillos metálicos y cinta adhesiva para tubos para conectar
los tubos rígidos a las bocas del aparato.
Tubos flexibles no aislados
Utilice cintas de amarre para conectar los tubos flexibles a las
bocas del aparato.
VJ0133
pErnos dE
Colarín
CinCha
PRECAUCIÓN
Compruebe que el aislamiento esté reemplazado alrededor de cualquier abertura que se deba practicar para la instalación del aparato
o del conducto. Sellar el aislamiento con cinta adhesiva o masilla para reducir la pérdida y la ganancia de calor del edificio y para reducir
la posibilidad de condensación.
