8
ADVERTENCIA
VQ0010
!
!
No instale nunca un registro de aire viciado en un cuarto cerrado donde funcione un dispositivo de combustión,
como un homo o caldera de gas, un calentador de agua o una chimenea de leña.
3. INSTALACIÓN (ContinUaCión)
3.3 PlAnifiCACión dE lOS TuBOS
• Intente hacer una instalación sencilla. Prevea la menor cantitad posible de tubos curvados y juntas.
• Utilice conductos aislados de una longitud mínima ya que dicha longitud influye directamente en el rendimiento
de las corrientes de aire de la unidad.
• No ventile sótanos ni cuartos fríos. No intente recuperar el aire de salida de una secadora o de una campana de cocina.
De hacerlo, podrían obstruirse los filtros y el módulo de recuperación.
• Si la casa tiene dos plantas o más, prevea al menos un registro de extracción en la planta más alta habitada.
3.4 TAMAñO dE lOS COnduCTOS
Para calcular el tamaño adecuado de los conductos que hay que utilizar, consulte el manual ASHRAE o HRAI.

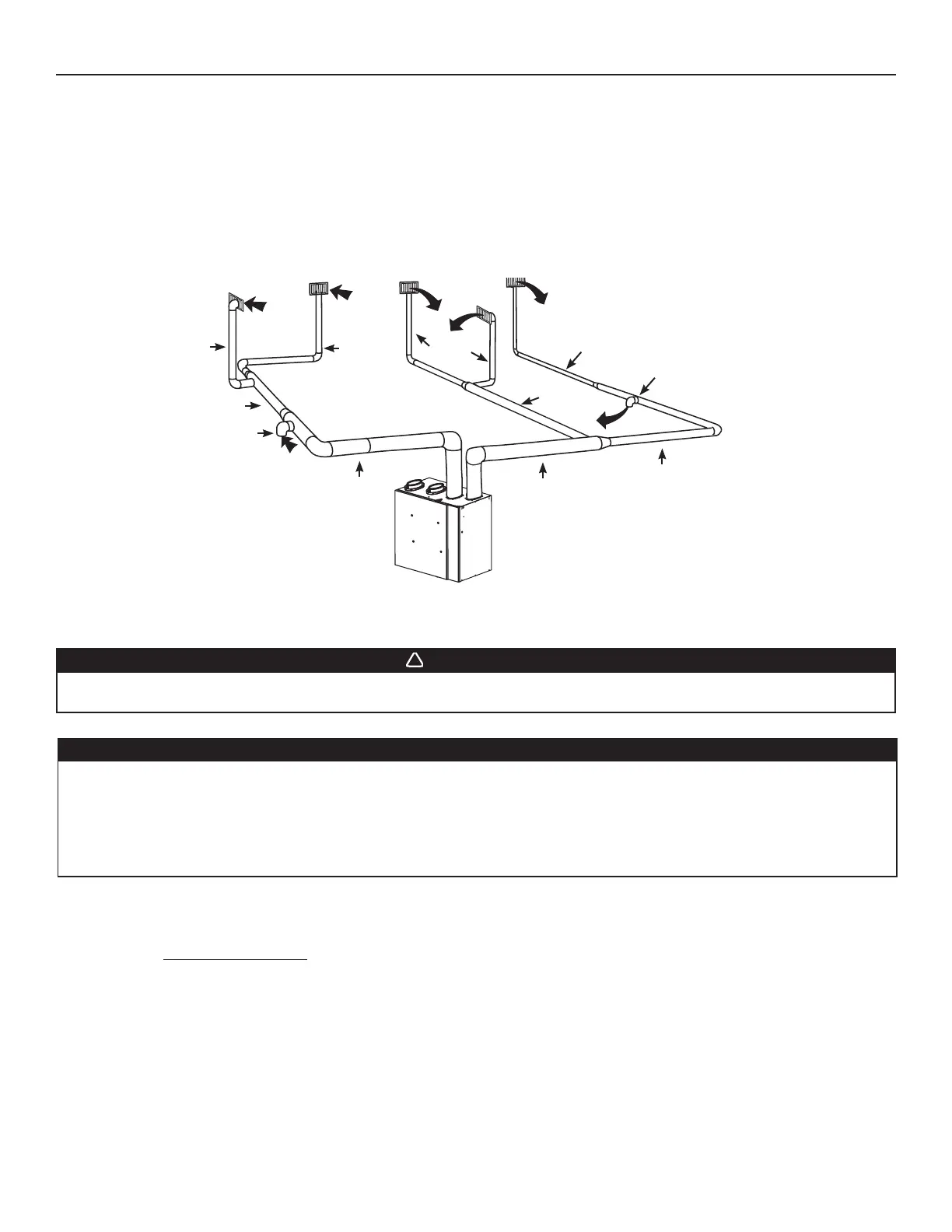

A continuación se presenta un ejemplo de diseño para un sistema totalmente conectado con conductos con una unidad de un
rendimiento a alta velocidad de 160 pi3/min.
VI0019
4" Ø, 47 PCM
5" Ø, 93 PCM
5" Ø, 67 PCM
4"
5"
5"
5"
5"
6"
6"
6" Ø,
160 PCM
6" Ø, 160 PCM
5" Ø, 86 PCM
5" Ø, 62 PCM
4" Ø, 24 PCM
4" Ø, 46
PCM
5" Ø,
74 PCM
Tubos de extración de aire viciado
• Instale los registros de extracción del aire viciado donde se producen los contaminantes: cocina, sala de estar, etc. Coloque los
registros lo más lejos que pueda de la escalera y de manera que le aire circule por todos los espacios habitados de la casa.
• Si se instala un registro en la cocina, debe colocarse al menos a 4 pies de la campana.
Instale los registros a una distancia de entre 6 pulgadas y 12 pulgadas del techo, en una pared interior, O en el techo.
• De ser posible, mida la velocidad del aire que corre a través de los registros. Si es superior a 400 pi/min, el tipo de registro es
demasiado pequeño. Sustitúyalo por otro mayor.
Tubos de distribución del aire puro
• Instale los registros de distribución del aire puro en dormitorios, comedores, salas de estar y sótanos.
• Recuerde que los registros de aire puro han de estar lo más lejos posible de los registros de aire viciado.
• Instale los registros en el techo o en la parte superior de las paredes dirigiendo la corriente de aire hacia el techo. (El aire más
frío cruzará la parte superior de la habitación y se mezclará con el aire de ésta antes de descender a la altura del ocupante).
• Si hay que instalar un registro en el suelo, dirija la corriente de aire hacia arriba.
4"
4"
4"
4"
4"
4"
4" Ø,
37 PCM
3.5 inSTAlACión dE lOS TuBOS y REgiSTROS
3.5.1 SiSTEMA TOTAlMEnTE EnTuBAdO
Si los conductos han de pasar a través de un espacio no acondicionado (p. ej., un desván), use siempre conductos
aislados para evitar la formación de condensación fuera o dentro del conducto, lo que podría provocar roturas de material
y/o la aparición de moho. Además, si aire fresco hacia el edificio y/o aire viciado del edificio ha/han de pasar a través de
un espacio no acondicionado, el aparato debe ser ajustado para funcionar de manera continua cuando hace frío (debajo
de 10°C/50°F). El movimiento continuo de aire dentro de los conductos prevendrá que se forme condensación. Se puede
detener el aparato temporalmente para fines de reparación y/o de mantenimiento en tales condiciones.
PRECAUCIÓN
