3.2 uBiCACión dEl APARATO (COnTinuACión)
3. INSTALACIÓN (ContinUaCión)

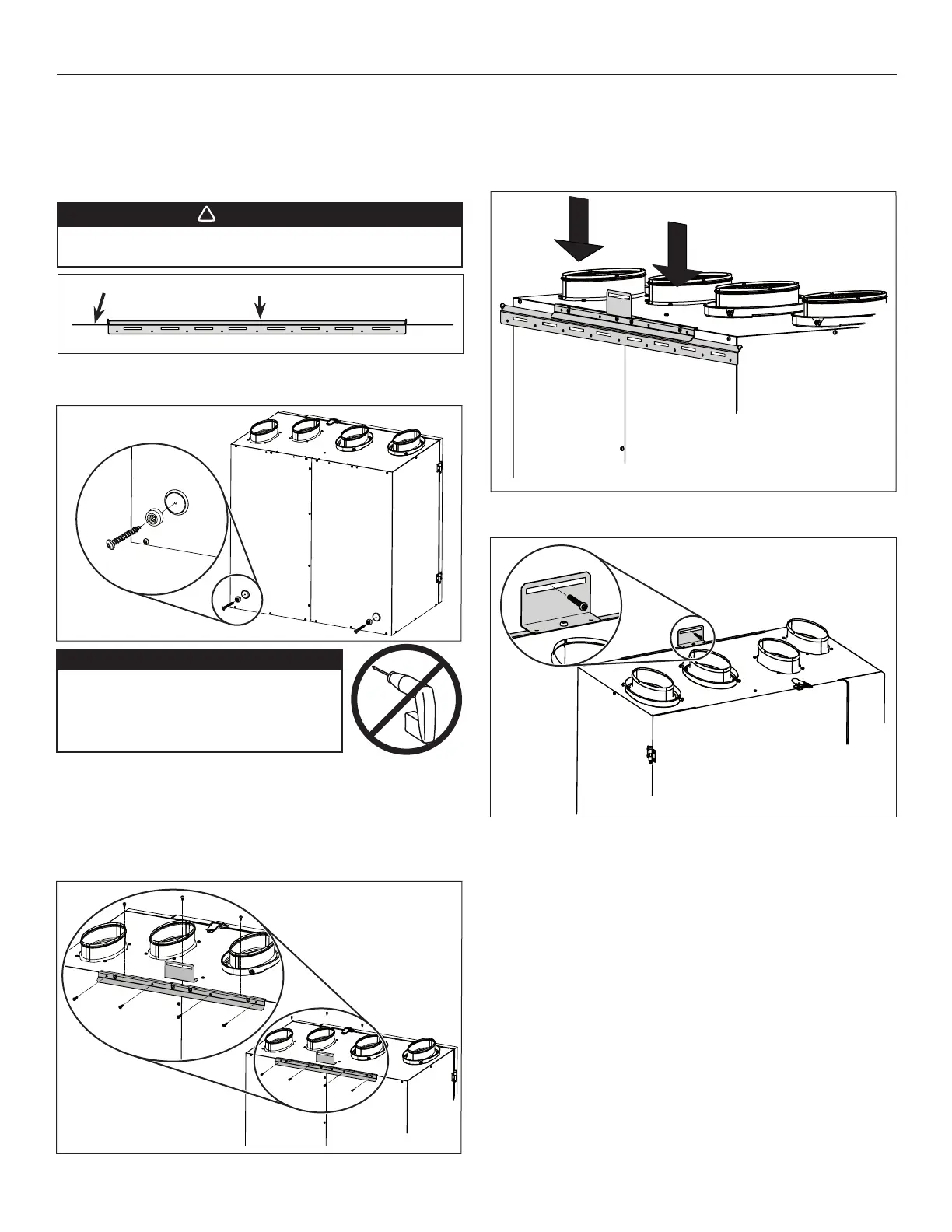

Unidad Colgada al soportE MUral
Trace una línea a nivel en la pared; alinee el soporte mural (el
más largo) con la línea y fije el soporte a la pared con los
4 tornillos (1½’’ de largo) y las arandelas provistos, si se usan los
huecos del soporte).
VD0380
Utilice los tornillos largos de 1½” provistos, ensamble los dos
espaciadores en las esquinas inferiores izquierda y derecha de
la unidad.
A
B
ADVERTENCIA
VQ0010
!!
Compruebe que el soporte mural esté fijado a todos
los montantes disponibles y no sólo al panel mural.
Levante la unidad y cuélguela al soporte mural. Compruebe que
el soporte instalado en la parte trasera de la unidad reposa en el
soporte mural.
VO0271
VO0272
Sujete la unidad a la pared con el tornillo largo de 1½’’ provisto
haciéndolo pasar a través del soporte mural.
PRECAUCIÓN
No use nunca un destornillador
o una taladradora eléctricos para
atornillar los soportes a la unidad;
use un destornillador normal.
VR0086
VD0392
Utilice los tornillos largos de 3/8” provistos; instale el otro soporte
(A) en la parte trasera de la unidad; empiece con los 4 tornillos
traseros y continúe con los 2 tornillos en la parte superior izquierda
y derecha. A continuación, use el último tornillo central para sujetar
el último soporte pequeño (B).
NOTA: Estos tornillos deben apretarse manualmente.
VD0379
linEa al nivEl soportE MUral
