safety hole
hole for cooker hood
hole for outside chimney
hole for inside chimney
rys 6
rys 7
rys 8
rys 9
2 / INSTALACJA URZADZENIA
PL
Odprowadzenie na zewnątrz
(opcjonalne)
początkowego, a następnie do ściany
zewnętrznej.
—Po instalacji upewnij się, że okap jest
umieszczony poziomo, aby uniknąć
zbierania się tłuszczu na jednym końcu.
Patrz rys. 5.
Porady dotyczące oszczędności
energii
Aby optymalnie wykorzystać urządzenie,
ogranicz długość kanału i liczbę zagięć
do niezbędnego minimum.

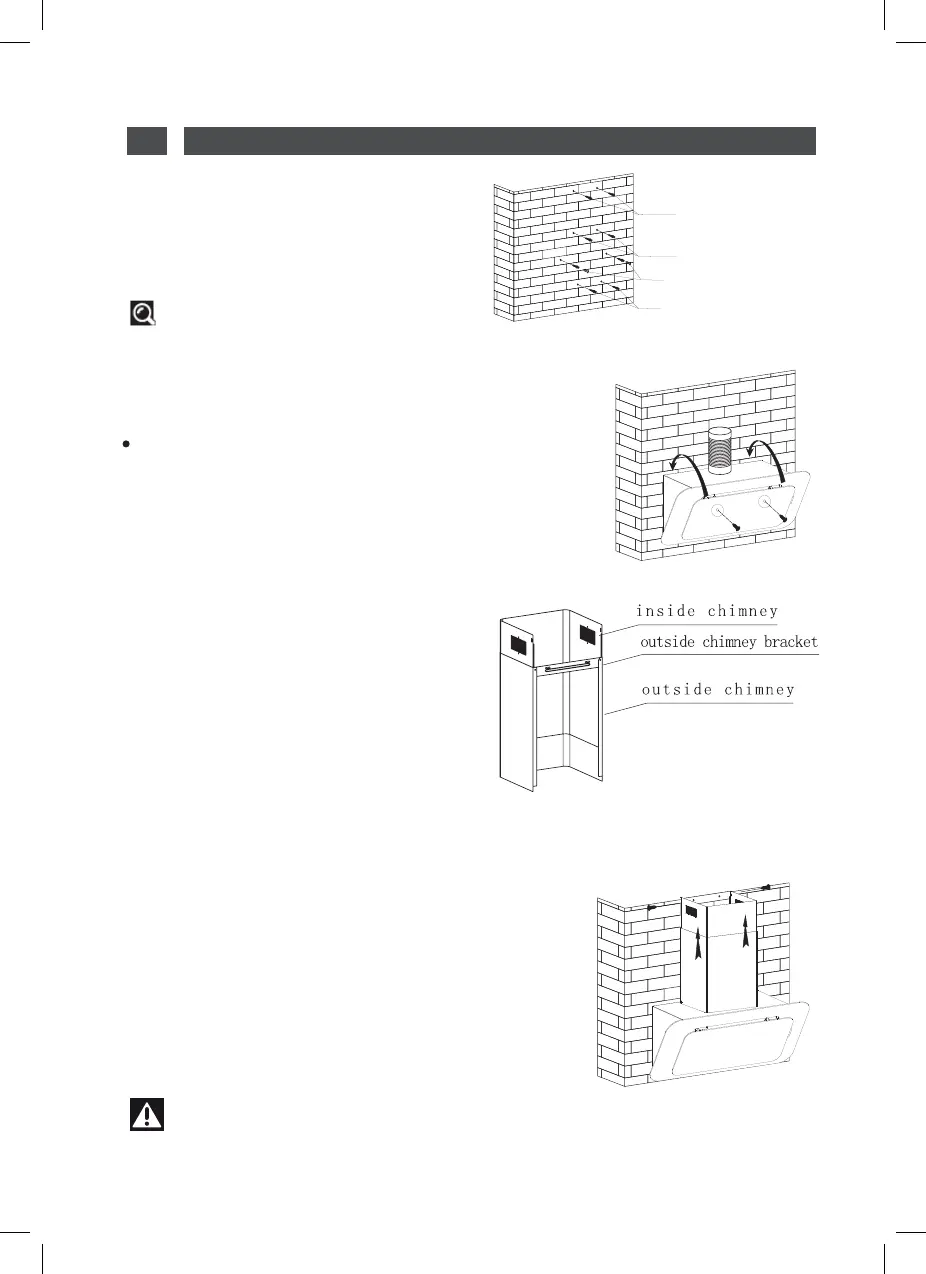

1. Wywierć otwory o średnicy 8 mm w
odpowiednim poziomym położeniu w pełnej
części ściany, zgodnie z odległością środka
otworu do zawieszenia z tyłu okapu. Patrz
rys. 2.
2. Włóż kołki rozporowe w otwory
wywiercone na korpus okapu i umieść w nich
do połowy 2 wkręty ST4*30 mm,
pozostawiając 2 mm na zewnątrz ściany.
3. Zdemontuj metalowy uchwyt
bezpieczeństwa na górze wylotu powietrza.
4. Podłącz rurę przedłużającą (poza
zestawem) do wylotu powietrza.
5. Zawieś okap na wkrętach. Włóż wkręty
ST4*30 mm w otwory bezpieczeństwa i
wkręć je do końca, upewniając się, że okap
jest dobrze zamocowany. Uwaga: Dwa
otwory bezpieczeństwa znajdują się z tyłu
obudowy i mają średnicę 6 mm.
6.Zamontuj płaski wspornik za kominem
zewnętrznym.
7. Zamontuj kominy do okapu. Podnieś
górny komin do okapu i przymocuj go do
wspornika przy użyciu wkrętów.
Uwaga
Zalecamy stosowanie zestawu
kominowego ATC-252X, który jest
sprzedawany oddzielnie.
115
