2 * ST4mm * 30mm

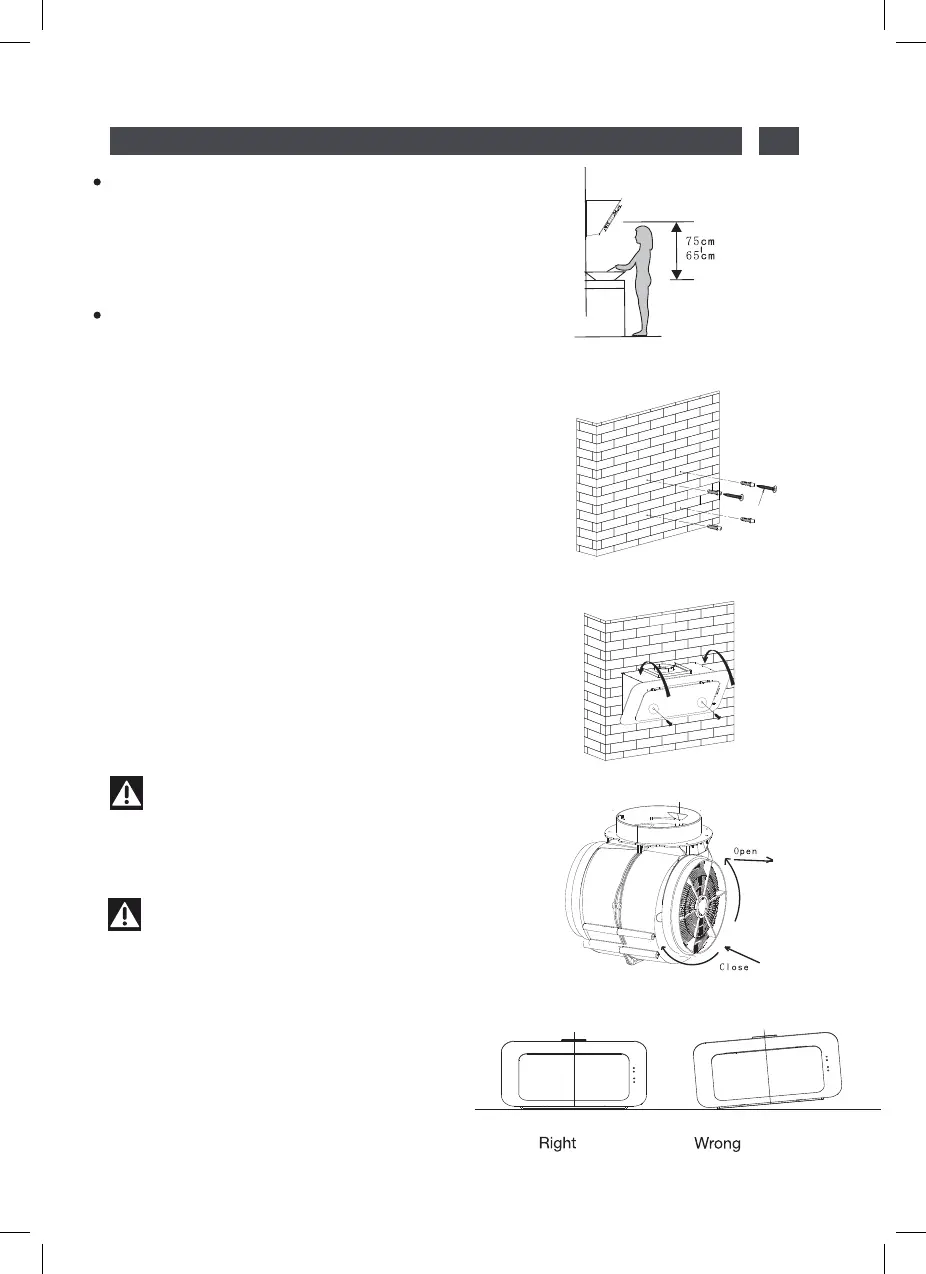

2 / INSTALACJA URZADZENIA
Montażokapu kuchennego
Tryb obiegu
Uwaga
Dwa otwory bezpieczeństwa
znajdują się z tyłu obudowy i mają
średnicę 6 mm
Uwaga
—Dla uzyskania najlepszego efektu okap
kuchenny powinien być umieszczony w
odległości 65-75 cm (26-30 cali) od
powierzchni kuchenki.
1. Wywierć cztery otwory o średnicy 8 mm w
odpowiednim poziomym położeniu w pełnej
części ściany, zgodnie z odległością środka
otworu do zawieszenia z tyłu okapu. Patrz
rys. 2.
2. Włóż kołki rozporowe w otwory
wywiercone na korpus okapu i umieść w
nich do połowy 2 wkręty ST4*30 mm,
pozostawiając 2 mm na zewnątrz ściany.
Patrz rys. 2.
3. Zawieś okap na wkrętach. Włóż wkręty
ST4*30 mm w otwory bezpieczeństwa i
wkręć je do końca, upewniając się, że okap
jest dobrze zamocowany. Uwaga: Dwa
otwory bezpieczeństwa znajdują się z tyłu
obudowy i mają średnicę 6 mm. Patrz rys. 3.
4. Zainstaluj ltr węglowy po obu stronach
silnika.
—Wszystkie prace instalacyjne
muszą zostać wykonane przez
wykwalifikowanego elektryka lub
kompetentną osobę.
—Nie podłączaj systemu kanału okapu
do istniejącego układu wentylacji,
używanego przez jakiekolwiek inne
urządzenie, takie jak grzejniki gazowe
lub elektryczne.
—Kąt zagięcia rury wentylacyjnej nie
powinien być mniejszy niż 120º; rurę
należy umieścić poziomo lub powinna
być poprowadzona pionowo od punktu
PL
rys 1
rys 2
rys 3
rys 4
rys 5
114
