Series S19-500 y S19-505 Instalación
7/6/2021 Bradley • 215-1910 Mod. D: ECO 21-05-013

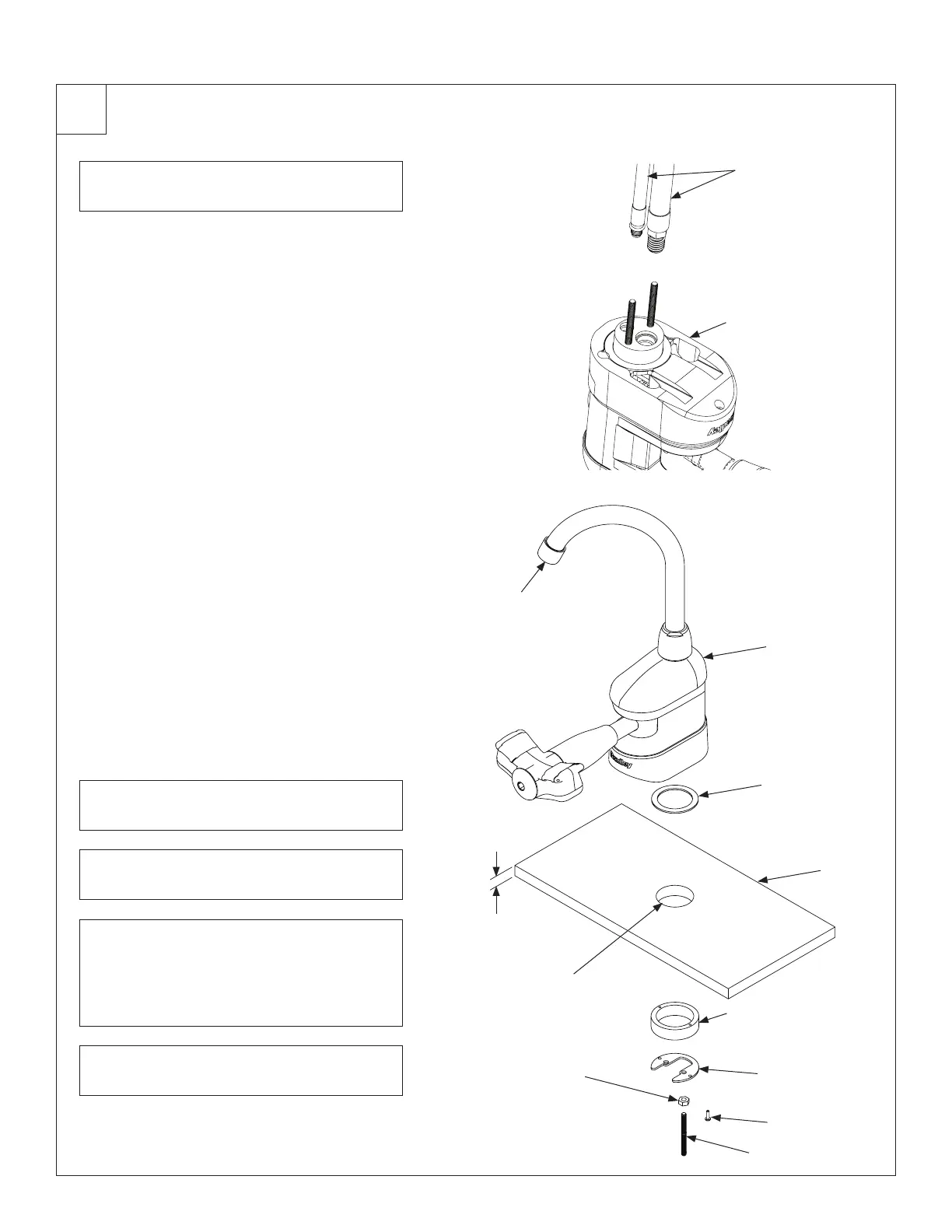

Instale el conjunto de la llave
1
Instale la manguera de suministro en la parte
inferior del conjunto de la llave.
Instale la junta en la parte inferior del conjunto de
la llave.
Instale los montantes de los pernos en la base de
la unidad y luego coloque el conjunto de la llave
en el lavamanos.
Instale el control de flujo deseado.
En el caso de las cubiertas delgadas del
lavamanos, conecte la placa de montaje
al separador con los tornillos incluidos y, a
continuación, fije los montantes con las tuercas
proporcionadas. En el caso de cubiertas más
delgadas, deseche el separador. Apriete al
lavamanos.
A
B
C
E
D
Junta
Control de
flujo
38 mm (1½") máx.
de espesor de la
cubierta
Agujero de
38 mm (1½") de
diámetro
Conjunto
de la llave
Mangueras
de suministro
Conjunto
de la llave
Parte
superior del
lavamanos
Separador (solo es necesario
si el espesor combinado de
la cubierta y el lavamanos es
inferior a 12,7 mm/½")
Placa de
montaje
Tuerca
(El par de apriete
máximo es de
3,6 N.m [32 lb-in])
Montante
Tornillo
