Instalación Series S19-500 y S19-505
Bradley • 215-1910 Mod. D: ECO 21-05-013 7/6/2021

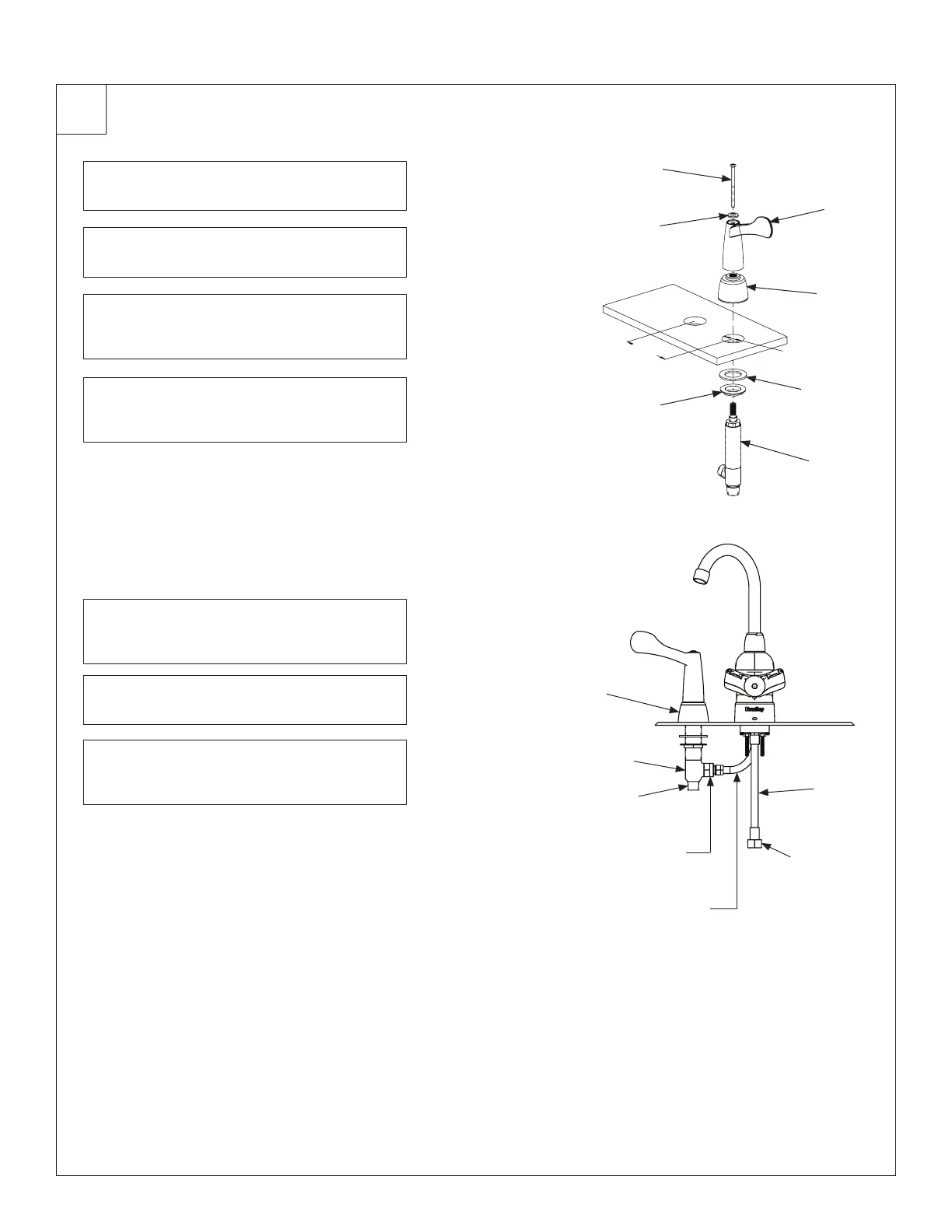

Instale las mangueras de la llave (S19-500T y S19-505T)
2a
Enrosque la tuerca y la arandela en la válvula.
Inserte la válvula en la cubierta del lavamanos
desde la parte inferior.
Enrosque el sombrerete en el conjunto de la
válvula desde la parte superior y apriete la tuerca
desde la parte inferior.
Deslice la manilla en el conjunto de la válvula.
Coloque la arandela en la manilla e instale el
tornillo.
Aplome la manguera de la llave al puerto
secundario de la válvula usando la conexión
incluida.
Aplome la manguera del lavaojos al suministro de
lavaojos.
Aplome el suministro de la llave a la parte inferior
del conjunto de válvula (manguera suministrada
por el instalador).
A
B
C
D
E
F
G
Válvula (templada)
Entrada de la llave
de ½" NPSM
Manguera
de la llave
Manguera
del lavaojos
Entrada del
lavaojos de
½" NPSM
Válvula
Tuerca
102 mm
(4")
Arandela
38 mm (1½")
de diámetro
Arandela
Sombrerete
Sombrerete
Manilla
Tornillo de
la manilla
Adaptador de compresión
de ³⁄₈" (Deseche el
casquillo y la tuerca)
