Série S19-500 et série S19-505 Installation
7/6/2021 Bradley • 215-1910 Rév. D : ECO 21-05-013

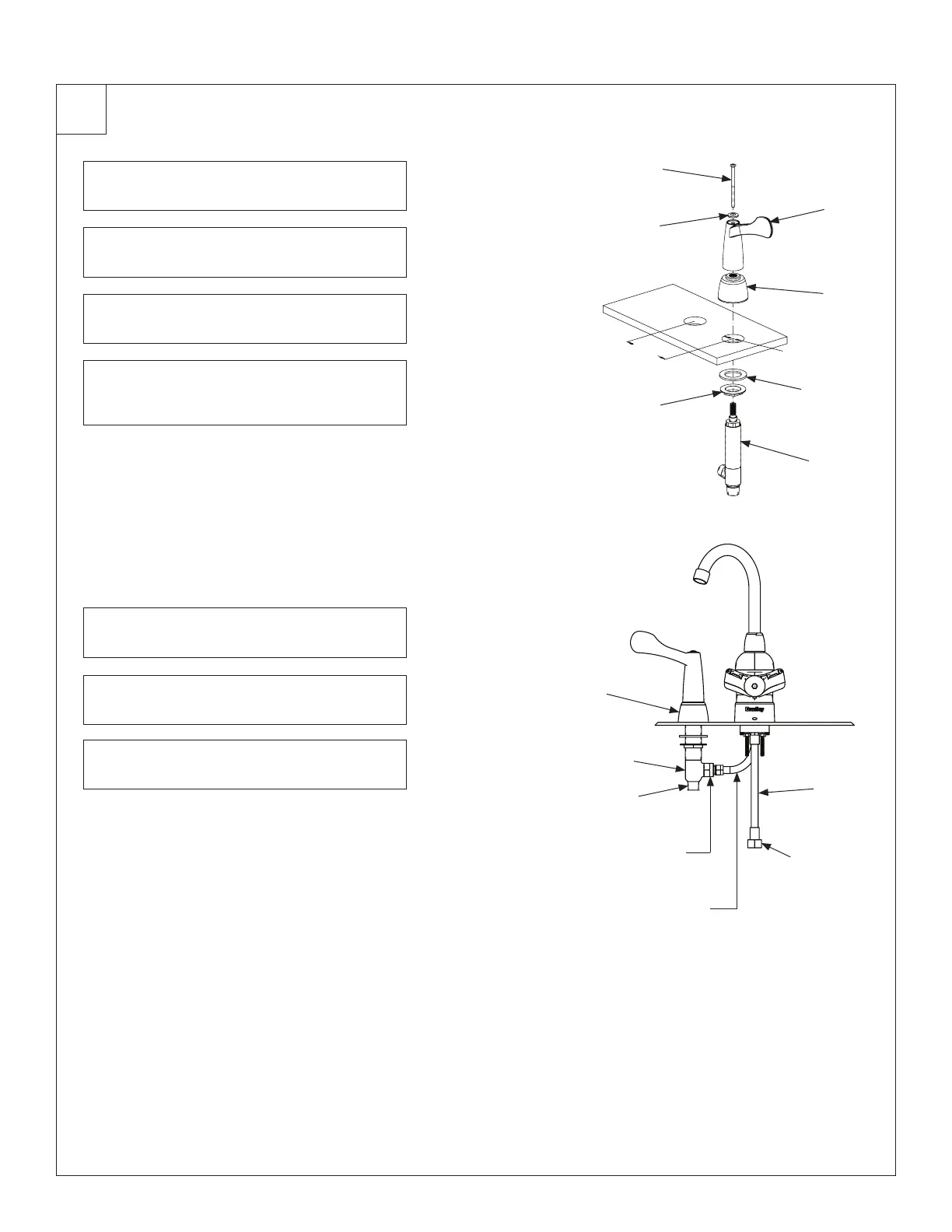

Pose des tuyaux de robinet (S19-500T et S19-505T)
2a
Engager l’écrou et la rondelle sur la soupape.
Engager la soupape dans le plan d’évier par le
dessous.
Visser le chapeau sur la soupape par le dessus et
serrer l’écrou par le dessous.
Engager la poignée sur la soupape. Place la
rondelle sur la poignée et poser la vis de poignée.
Raccorder le tuyau de robinet à la lumière latérale
de la soupape à l’aide du raccord fourni.
Raccorder le tuyau de douche oculaire à l’entrée
d’alimentation de la douche oculaire.
Raccorder l’arrivée d’eau du robinet au dessous
de la soupape (tuyau fourni par l’installateur).
A
B
C
D
E
F
G
Soupape (eau
tempérée)
Entrée de robinet
½ po NPSM
Tuyau de
robinet
Tuyau de
douche
oculaire
Entrée de
douche oculaire
½ po NPSM
Soupape
Écrou
102 mm
(4 po)
Rondelle
Dia. 38 mm
(1½ po)
Rondelle
Chapeau
Chapeau
Poignée
Vis de
poignée
Adaptateur de compression
³⁄₈ po (mettre la virole et
l’écrou au rebut)
