Installation Série S19-500 et série S19-505
Bradley • 215-1910 Rév. D : ECO 21-05-013 7/6/2021

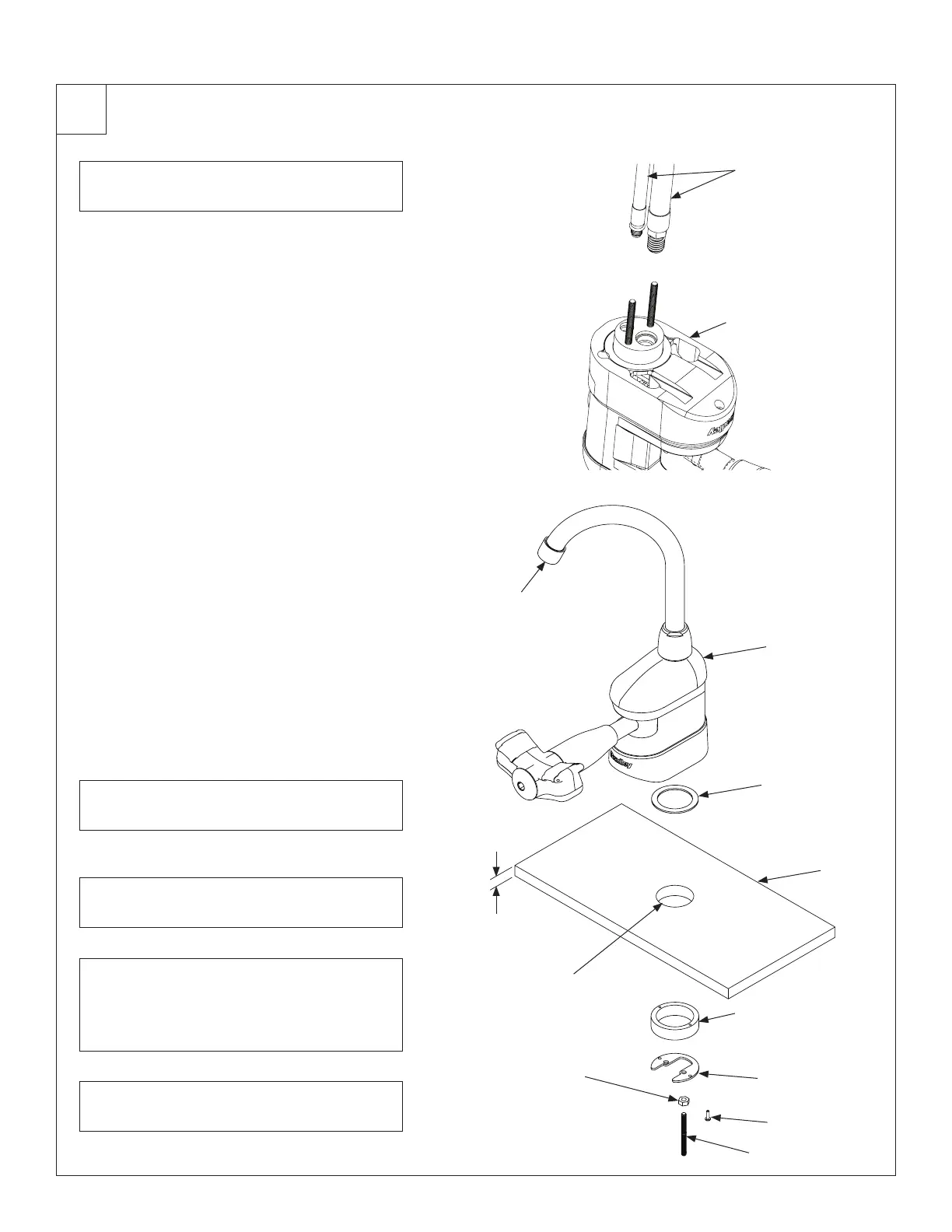

Pose du corps de robinet
1
Raccorder les tuyaux d’arrivée au dessous du
corps de robinet.
Poser le joint d’étanchéité sur le dessous du
corps de robinet.
Visser les goujons dans la base du corps de
robinet puis mettre le corps de robinet en place
sur l’évier.
Installer le régulateur de débit souhaité.
Pour les plans d’évier minces, raccorder la
plaquette de fixation à la bague d’espacement à
l’aide des vis fournies puis attacher les goujons
avec les écrous fournis. Pour les plans plus épais,
ne pas utiliser la bague d’espacement. Serrer
fermement sur l’évier sans forcer.
A
B
C
E
D
Joint
d’étanchéité
Régulateur
de débit
Épaisseur du
plan de 38 mm
(1½ po) max.
Trou de dia.
38 mm (1½ po)
Corps de
robinet
Tuyaux d’arrivée
d’eau
Corps de
robinet
Dessus de
l’évier
Bague d’espacement
(à utiliser uniquemen si
l’épaisseur combinée
du plan et de l’évier est
inférieure à 13 mm/½ po)
Plaquette de
fixation
Écrou
(couple max.
32 po-lb)
Goujon
Vis
