Español • 9Guía de instalación • DesignMax DM5P
PRO.BOSE.COM
Instalación
Preparación de la instalación
Uso de un cable de seguridad
En algunos códigos regionales de construcción se exige el uso de
un método secundario de fijación de los altavoces a estructuras
de apoyo con el propósito de brindar mayor seguridad. Elija una
posición de montaje, un método y los componentes que cumplan
con los códigos y los reglamentos locales de construcción.
Bose recomienda utilizar (A) un alambre de seguridad o (B) un
cable de seguridad como mecanismo secundario de fijación (no
incluidos). Consulte el diagrama situado a la derecha para conocer
los puntos de fijación de seguridad.
El cable de suspensión incluido puede utilizarse como cable de
seguridad cuando se utiliza el adaptador de barra roscada o el
adaptador de conducto colgante.
Siga las instrucciones del fabricante en la instalación de cualquier
mecanismo de fijación secundario que desee implementar.
t
e
q
w
r
A
Montaje del altavoz
Antes de comenzar la instalación, asegúrese de ajustar la configuración de la toma del altavoz.

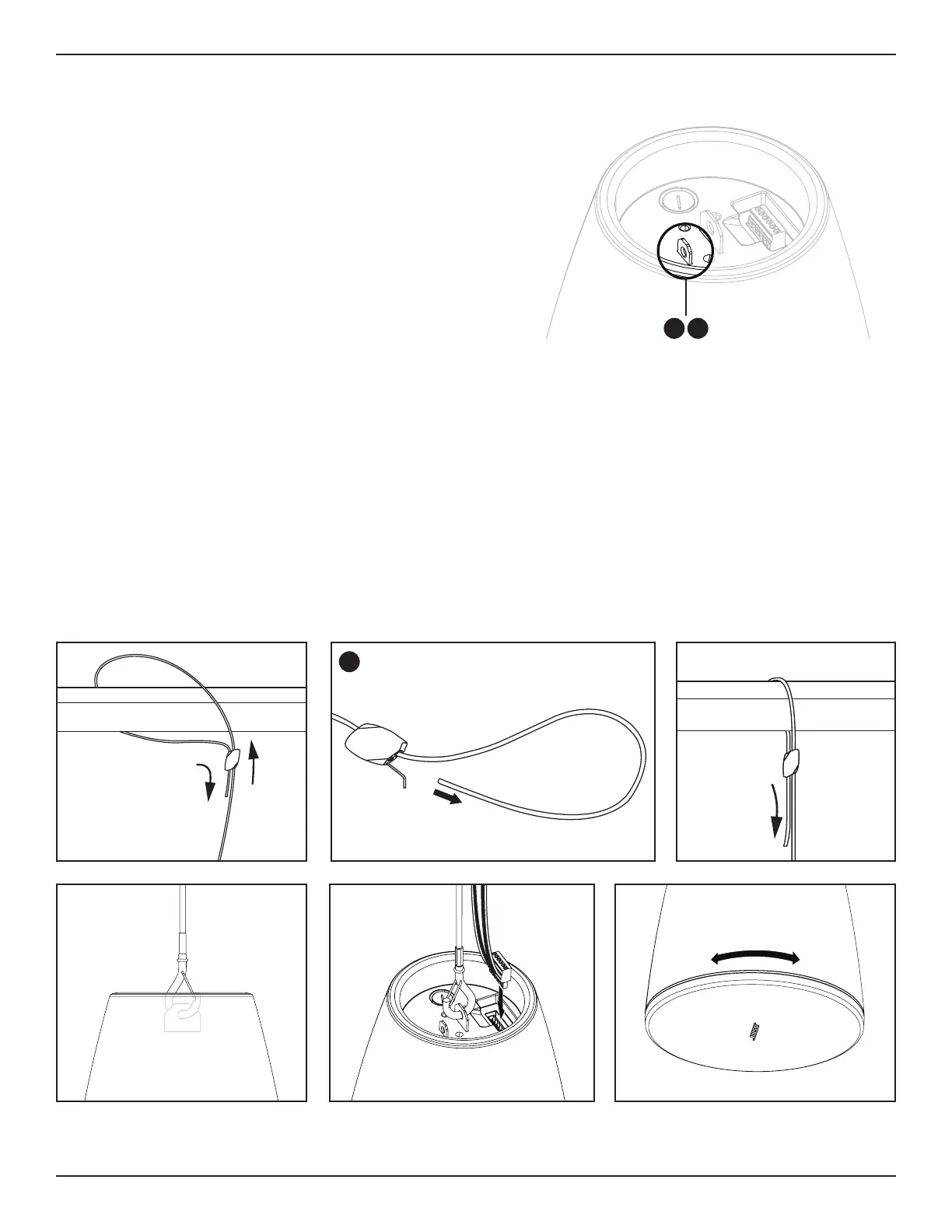

1. Inserte el cable de suspensión incluido a través del sujetador del cable y enróllelo alrededor de una estructura de soporte;
fijeelcable con su sujetador. Nota: Las flechas del sujetador del cable indican la dirección del cable.
A. Para aflojar el cable, inserte la herramienta del sujetador en el orificio de sujeción y ajuste el cable.
2. Tire del extremo suelto del cable de suspensión para ajustar el cable a la altura deseada.
3. Fije el clip del cable al punto de conexión central. Una vez que alcance la altura deseada del altavoz, corte el exceso de cable.
Nota: Recorte los filamentos deshilachados con cortaalambres después de cortarlo según la longitud adecuada.
4. Retire el conector, conéctele los cables y vuelva a insertarlo en el altavoz. Para obtener información sobre el cableado,
consulteCableado de los altavoces en la página 8.
Nota: Si pretende utilizar un bucle de servicio, puede guardarlo en el hueco para altavoces que se encuentra en la parte superior
delgabinete.
Utilice los sujetacables incluidos para fijar el cableado al cable de suspensión.
5. Gire la rejilla para que el logotipo esté en una orientación adecuada para su instalación.
Nota: No quite la rejilla, a menos que esté pintando. Para quitar el logotipo de la rejilla, retire la superficie de esta.
A B
