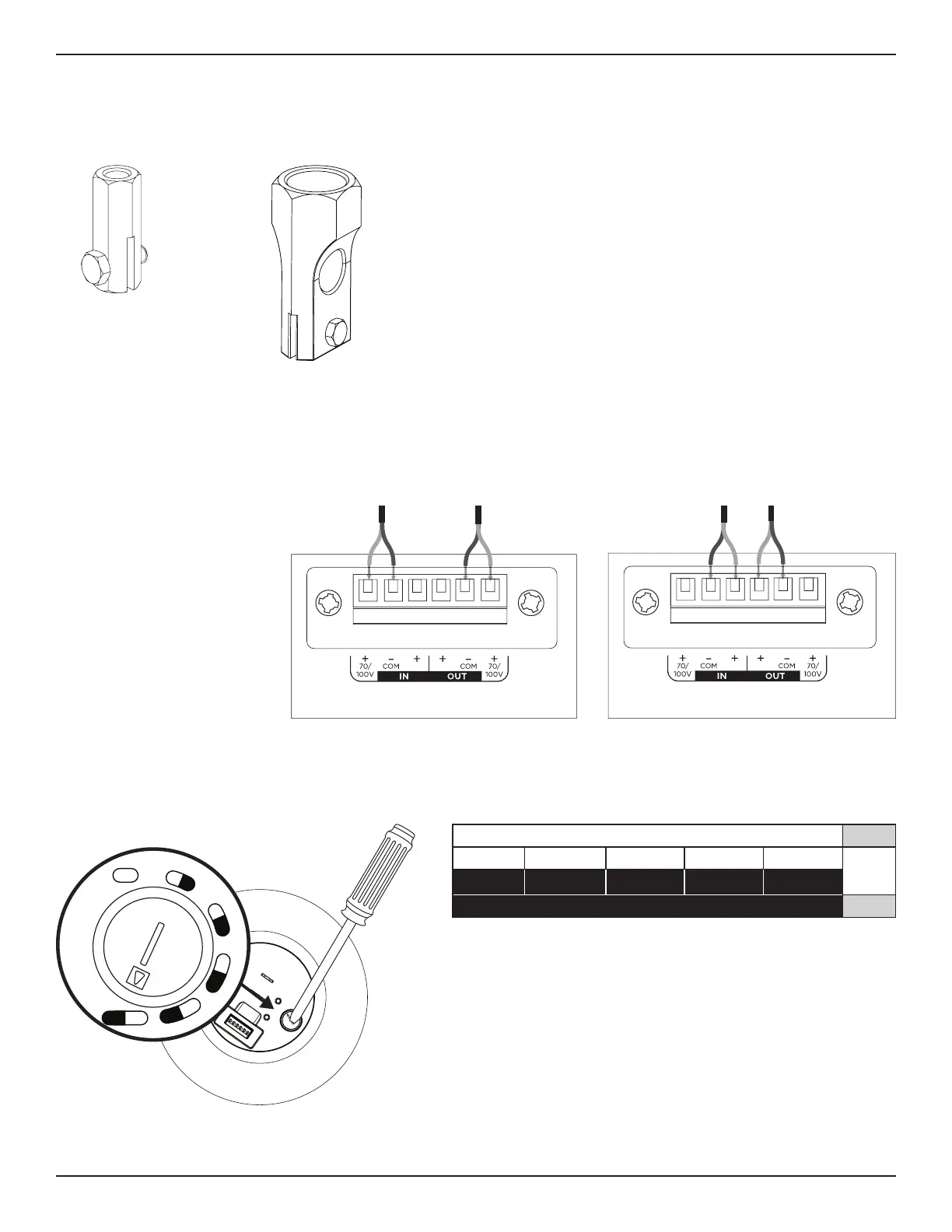

8 • Español DesignMax DM5P • Guía de instalación
PRO.BOSE.COM
Configuración
Cableado de los altavoces
Calibre de cable
El altavoz DesignMax DM5P está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm
2
) a 14 AWG (2.1 mm
2
).
Configuración de altavoz
70 V
3 W 6 W 12 W 25 W 50 W*
8 Ώ
6 W 12 W 25 W 50 W NC**
100 V
** NC: Sin conexión (no utilizar)
* Predeterminado de fábrica
Configuración de la toma del transformador
Gire la toma para establecer la configuración. Utilice un destornillador
decabeza plana.
5
0
N
C
2
5
5
0
1
2
2
5
6
1
2
3
6
8
Ω
Diagramas de conexión
Exponga 6 mm (¼") de cable sin
aislación para conectarlo a los
terminales.
70/100 V 8 Ω
8Ω
8Ω
8Ω
8Ω
Opciones y accesorios de instalación
q Adaptador de barra roscada
w Adaptador de conducto colgante
q w
