12 | Deutsch

kreuz ist bei einer Distanz von 1m genau deckend. Wenn Sie

die Taste Laser(13) loslassen, schaltet sich der Laser aus.

Zuordnung der Temperaturen anhand der Skala

Auf der rechten Seite des Displays wird die

Skala(i) angezeigt. Die Werte am oberen und un-

teren Ende orientieren sich an der im Wärmebild

erfassten Maximaltemperatur(h) bzw.

Minimaltemperatur(j). Für die Skala werden

99,99% der gesamten Pixel bewertet. Die Zutei-

lung einer Farbe zu einem Temperaturwert im

Bild erfolgt gleichmäßig verteilt (linear).

Mithilfe der unterschiedlichen Farbtöne können

somit Temperaturen innerhalb dieser beiden

Randwerte zugeordnet werden. Eine Tempera-

tur, die genau zwischen dem Maximal- und dem

Minimalwert liegt, ist so beispielsweise dem mitt-

leren Farbbereich der Skala zugeordnet.

Zur Temperaturbestimmung eines konkreten Bereiches be-

wegen Sie das Messwerkzeug, sodass das Fadenkreuz mit

Temperaturanzeige (m) auf den gewünschten Punkt bzw.

Bereich gerichtet ist. In der automatischen Einstellung wird

das Farbspektrum der Skala stets auf den gesamten Messbe-

reich innerhalb der Maximal- bzw. Minimaltemperatur linear

(=gleichmäßig) verteilt.

Das Messwerkzeug zeigt alle gemessenen Temperaturen im

Messbereich im Verhältnis zueinander an. Wird in einem Be-

reich, beispielsweise in einer farbigen Darstellung, die Wär-

me in der Farbpalette bläulich angezeigt, bedeutet dies,

dass die bläulichen Bereiche zu den kälteren Messwerten im

aktuellen Messbereich gehören. Diese Bereiche können aber

dennoch in einem Temperaturbereich liegen, der unter Um-

ständen zu Verletzungen führen kann. Achten Sie deshalb

immer auf die angezeigten Temperaturen an der Skala bzw.

direkt am Fadenkreuz.

Funktionen

Beachten Sie die Informationen zur Navigation in den ver-

schiedenen Menüs (siehe „Navigieren in den verschiedenen

Menüs“, Seite11)

Beleuchten des Messobjekts

Das Messwerkzeug ist mit dem Arbeitslicht(4) ausgestattet.

Es ist dazu bestimmt, den direkten Arbeitsbereich des Mess-

werkzeugs für Bildaufnahmen zu beleuchten und dient nicht

als dauerhafte Arbeitsleuchte.

Zum Ein-/Ausschalten des Arbeitslichts rufen Sie die linke

Seitenleiste auf. Blättern Sie zum Menüpunkt <LED ein>/

<LED aus> und bestätigen Sie Ihre Auswahl. Wenn das Ar-

beitslicht eingeschaltet ist, wird das in der Statusleiste ange-

zeigt.

Das Licht wird nach 2Minuten automatisch abgeschaltet,

um die Genauigkeit der Messung nicht zu beeinflussen.

Die automatische Abschaltzeit können Sie im Menü unter

<Geräteeinstellungen> festlegen.

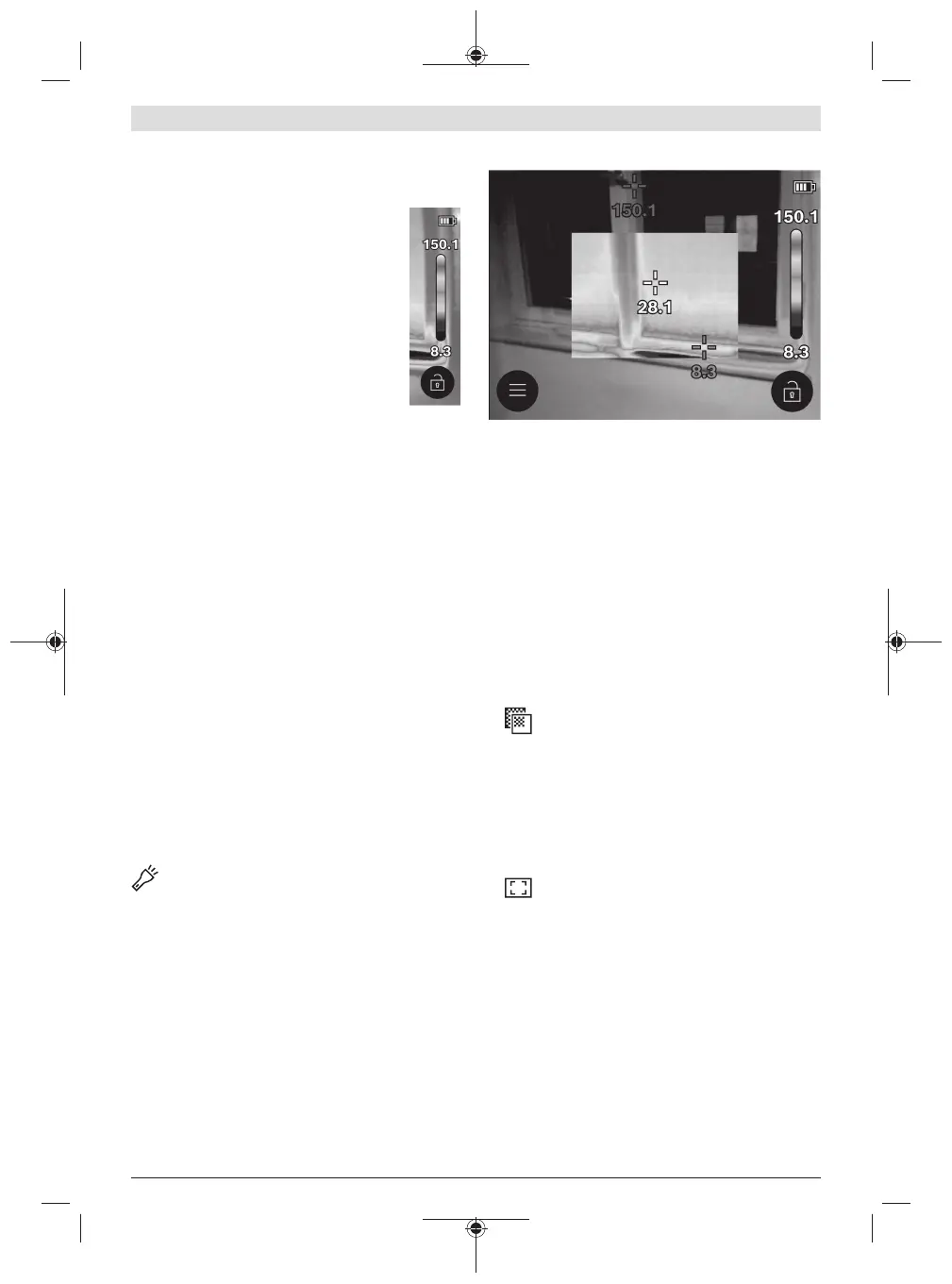

Überlagerung von Wärme- und Echtbild

Für eine bessere Orientierung (=räumliche Zuordnung des

angezeigten Wärmebildes) kann bei ausgeglichenen Tempe-

raturbereichen zusätzlich ein visuelles Echtbild hinzuge-

schaltet werden.

Hinweis: Die Überlagerung von Echt- und Wärmebild ist bei

einer Distanz von 1m genau deckend. Bei abweichenden

Entfernungen zum Messobjekt kommt es prinzipbedingt zu

einem Versatz zwischen Echt- und Wärmebild. Dieser Ver-

satz kann mit speziellen Bosch-Anwendungen ausgeglichen

werden. Informationen zu den Anwendungen und ihren Kom-

patibilitäten finden Sie auf der Produktseite des Messwerk-

zeugs oder unter www.bosch-professional.com/thermal.

Das Messwerkzeug bietet Ihnen folgende Möglichkeiten:

– 100% Infrarotbild

Es wird ausschließlich das Wärmebild angezeigt.

– Transparenz

Das angezeigte Wärmebild wird transparent über das

Echtbild gelegt. So können Objekte besser erkannt wer-

den.

Zum Aktivieren/Deaktivieren der Einstellung rufen Sie

die linke Seitenleiste auf und blättern Sie bis zum Menü-

punkt <Sichtbares Bild ein>/<Sichtbares Bild aus>.

Bestätigen Sie Ihre Auswahl durch Drücken der

Multifunktionstaste(17) in der Mitte.

– Bild in Bild

Das angezeigte Wärmebild wird beschnitten und der um-

liegende Bereich wird als Echtbild angezeigt. Diese Ein-

stellung verbessert die örtliche Zuordnung des Messbe-

reiches.

Zum Aktivieren/Deaktivieren der Einstellung rufen Sie

die linke Seitenleiste auf und blättern Sie bis zum Menü-

punkt <Bild-in-Bild ein>/<Bild-in-Bild aus>. Bestätigen

Sie Ihre Auswahl durch Drücken der

Multifunktionstaste(17) in der Mitte.

1 609 92A 9ZG | (14.01.2025) Bosch Power Tools
